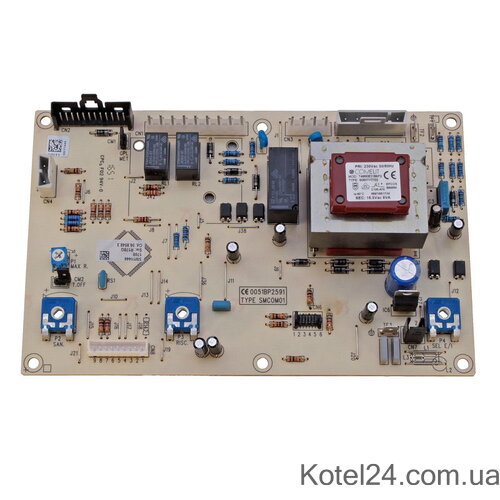

Плата керування Westen Quasar, Roca Neobit, Baxi Main 5685480

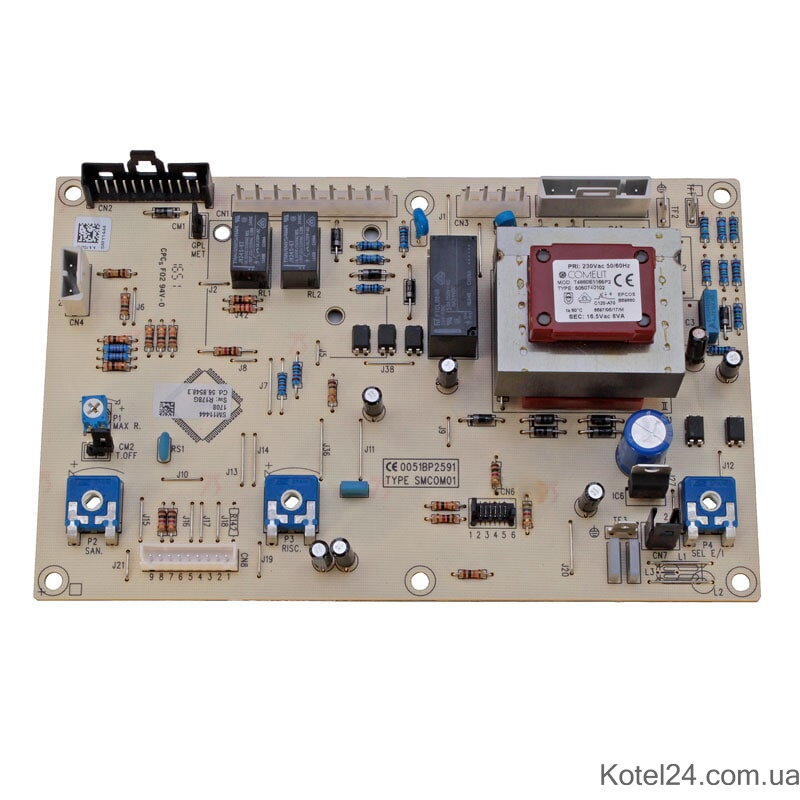

Плата керування Honeywell CS0162E-LS CE0051BP2591 TYPE SMCOM01 Sw R17G 10001196 Cd 56.8548.3.

• WESTEN: QUASAR, QUASAR PLUS 24 i, QUASAR PLUS 24 Fi;

• ROCA: NEOBIT;

• BAXI: MAIN 24 Fi, MAIN 24 i

Електронна плата з мікроконтролером розроблена для котлів з бітермічним теплообмінником, проточних комбінованих котлів (побутового та центрального опалення) двох видів, з примусовим «Турбо» або природним викидом атмосферних пальників, прямим розпалом і без триходового клапана. Електрична схема Плати керування до котла WESTEN QUASAR/ROCA NEOBIT, QUASAR PLUS 24i, QUASAR PLUS 24Fi, MAIN 24 Fi/i додається вище.

Живлення 230V-15%, +10%
Залежність від полярності — Так
Частота живильної напруги 50+ 5 Hz
Захисне навантаження від перегорання — Зовнішнє, на панелі
Споживання енергії — 20 Вт
Ступінь захисту — IP00
Відносна вологість — 90% при 40 С без конденсації
Діапазон температури навколишнього середовища -1О С до 60 С
Температура зберігання — 20 — 80 С
Вихід газового клапана ~ 230V 0.5A cos Y = 0.6
Вихід вентилятора ~ 230V 0.5A cos Y = 0.6
Вихід насоса ~ 230V 0.5A cos Y = 0.8
Вихід запалювача ~ 230V 0.5A cos Y = 1
Максимальне навантаження модуляційної котушки електромагнітного клапани — 16 V 310mA
Температурна похибка ± 3 °С
4.5.2 Параметри керування пальником
Блокування після відсутності полум'я — короткочасне
Блокування термостатом безпеки — короткочасне
Діапазон поточної іонізації — 0,5µА: 10µА@ 230 Vac
TW/TP 0.5сек (-0%, +10%)
Ts 10 сек (-10%, +0%)
Кількість спроб запалювання — 3 при 1 пуску 33333
Очищення в процесі — 30 сек
Очищення після 20 сек (-0%, +10%)
Реакція на втрату полум'я — Відновлення іскрою
Кількість електродів 1 — для контролю полум'я і 2 — для розпалу
Максимальна довжина кабелю газового клапана — 1м
Максимальна довжина кабелю для розпалу — 1м
Максимальна довжина кабелю для електрода контролю полум'я — 1м
Класифікація EN298 BMRVXN
