Плата управления Westen Quasar, Roca Neobit, Baxi Main 5685480

Baxi 5685480
Код товара: 33.45
2600 грн.
Нова Пошта

Стоимость доставки:

- с предоплатой: 40 грн. (оплата на карту банка)
- c наложенным платежом: 130 грн. (оплата при получении)

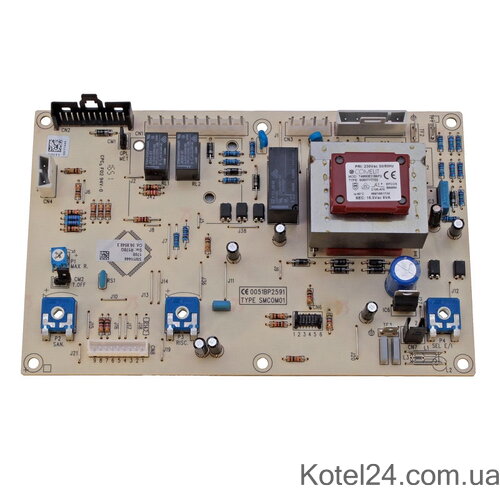

Плата управления Westen Quasar, Roca Neobit, Baxi Main 5685480

Дополнительные фотографии Baxi 5685480

Плата управления Westen Quasar, Roca Neobit, Baxi Main 5685480 Плата управления Westen Quasar, Roca Neobit, Baxi Main 5685480

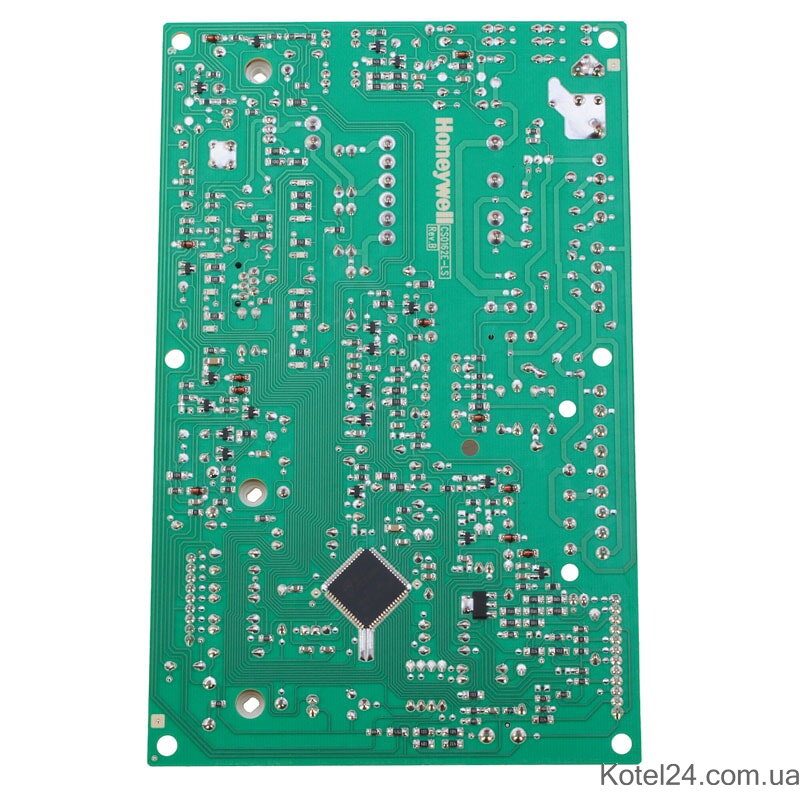

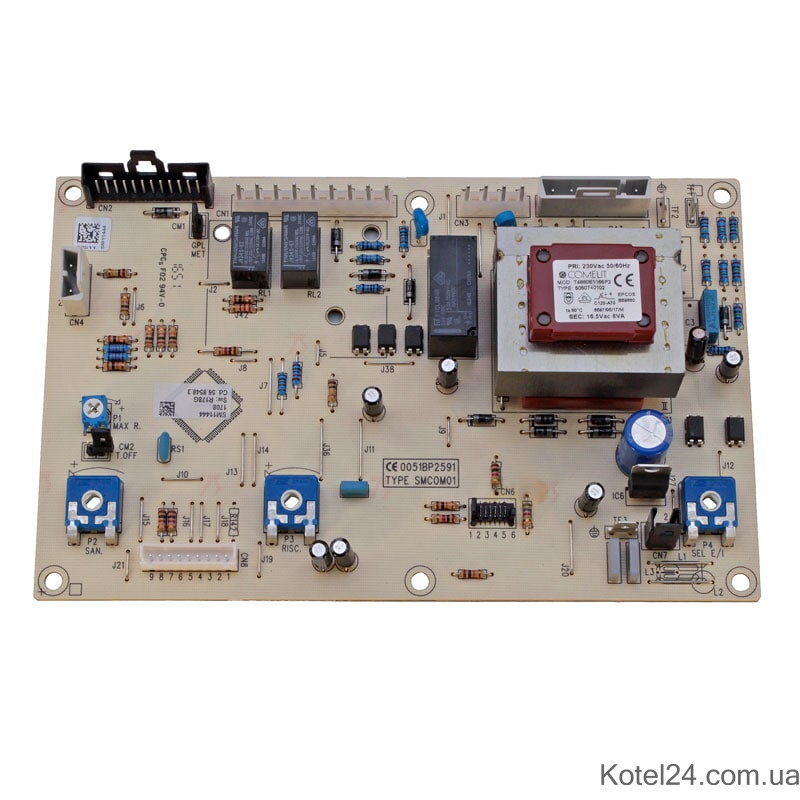

Плата управления Honeywell CS0162E-LS CE0051BP2591 TYPE SMCOM01 Sw R17G 10001196 Cd 56.8548.3.

Электронная плата с микроконтроллером разработана для котлов с битермическим теплообменником, проточных комбинированных котлов (домашнего и центрального отопления) двух видов, с принудительным «Турбо» или естественным выбросом атмосферных горелок, прямым розжигом и без трехходового клапана. Электрическая схема Платы управления к котлу WESTEN QUASAR/ROCA NEOBIT, QUASAR PLUS 24i, QUASAR PLUS 24Fi, MAIN 24 Fi/i прилагается выше.

Снабжение энергией 230V-15%, +10%
Зависимость от полярности — Да
Частота поставляемого напряжения 50+ 5 Hz
Защитная нагрузка от перегорания — Наружная, на панели
Расход энергии — 20 Вт
Степень защиты — IP00
Относительная влажность — 90% при 40 С без конденсации
Окружающий температурный диапазон -1О С до 60 С
Температура хранения — 20 — 80 С
Выход газового клапана ~ 230V 0.5A cos Y = 0.6
Выход вентилятора ~ 230V 0.5A cos Y = 0.6
Выход насоса ~ 230V 0.5A cos Y = 0.8
Выход воспламенителя ~ 230V 0.5A cos Y = 1
Максимальная загрузка модуляционной катушки электромагнитного клапана — 16 V 310mA
Температурная погрешность ± 3 °С
4.5.2 Параметры управления горелкой
Блокирование после отсутствия пламени — кратковременное
Блокирование термостатом безопасности — кратковременное
Диапазон текущей ионизации — 0,5µА: 10µА@ 230 Vac
TW/TP 0.5сек (-0%, +10%)
Ts 10 сек (-10%, +0%)
Количество попыток зажигания — 3 при 1 пуске 33333
Очистка в процессе — 30 сек
Очистка после 20 сек (-0%, +10%)
Реакция на потерю пламени — Восстановление искрой
Количество электродов 1 — для контроля пламени и 2 — для розжига
Максимальная длина кабеля газового клапана — 1м
Максимальная длина кабеля для розжига — 1м
Максимальная длина кабеля для электрода контроля пламени — 1м
Классификация EN298 BMRVXN
