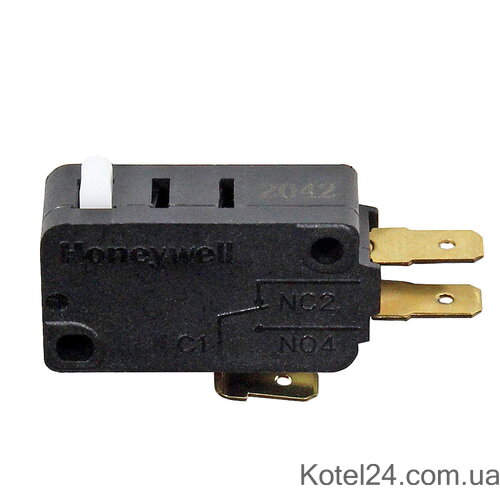

Мікровимикач пресостату Honeywell

Мікровимикач пресостату Honeywell

Мікровимикач пресостату Honeywell — контактний елемент реле тиску. Під дією механізму пресостату він перемикає електричні контакти та передає автоматиці котла інформацію про стан контрольованого вузла.

Заміна мікровимикача може знадобитися через зношення контактів або порушення їхнього перемикання. Можливість такого ремонту визначається конструкцією та вимогами виробника пресостату: справність кнопки сама по собі ще не підтверджує правильну роботу реле в зборі.

Сумісність

Сумісність визначається насамперед моделлю пресостату та маркуванням встановленого мікровимикача. В одній серії котлів можуть використовуватися реле різних виробників і виконань.

Точний модельний ряд котлів для цієї деталі в картці не зазначений. Без маркування пресостату неможливо достовірно підтвердити сумісність із конкретними моделями Junkers, Bosch, Demrad, Viessmann або інших брендів.

Для підбору необхідно порівняти:

• розміри корпусу та розташування кріплень;
• конструкцію і хід штовхача;
• зусилля спрацьовування;
• розташування виводів і схему перемикання;
• допустимі електричні параметри.

Однієї зовнішньої схожості недостатньо. Інші елементи контролю роботи обладнання представлені в розділі href="/ua/catalog/sensor-junkers-bosch">датчиків котлів Junkers і Bosch.

Артикул

• Найменування в каталозі: мікровимикач пресостату Honeywell.
• Заводський артикул мікровимикача: у картці не зазначений.

Код магазину не замінює маркування виробника. Для точного підбору знадобиться фотографія позначень на старій деталі та корпусі пресостату.

Характеристики

• Тип деталі: механічний мікровимикач.
• Призначення: перемикання контактів у складі пресостату.
• Заявлене в картці зусилля натискання: 9 гс, приблизно 0,088 Н.
• Виконання: окремий компонент для ремонту вузла.

Номінальні струм і напруга, розміри та схема контактів потребують уточнення за маркуванням виробу, що постачається. Зусилля натискання кнопки не є порогом спрацьовування пресостату за тиском.

Ознаки несправності

Перевірка мікровимикача може знадобитися, якщо контакти перемикаються нестабільно або електричний сигнал не відповідає положенню механізму реле.

Водночас помилка пресостату не доводить несправність мікровимикача. Причиною можуть бути пошкодження мембрани, проблеми з трубками або проводкою, а також відсутність необхідного перепаду тиску. Чутне клацання також не підтверджує справність електричних контактів.

Коли виправдана заміна

Заміна окремого мікровимикача може зменшити вартість ремонту, якщо пошкоджений саме контактний елемент, а ремонт передбачений конструкцією вузла. Якщо порушені герметичність, робота мембрани або параметри спрацьовування, необхідно перевірити пресостат у зборі.

Після ремонту потрібно перевірити пороги спрацьовування та повернення реле відповідно до документації виробника. Для пресостату системи димовидалення це особливо важливо, оскільки він бере участь у контролі безпечної роботи котла.

Як правильно підібрати

Перед замовленням підготуйте модель котла, маркування пресостату та фотографії мікровимикача з різних боків. Зазначте позначення контактів і електричні параметри, нанесені на корпус.

Підбір і заміну слід доручити спеціалісту, який зможе перевірити не лише перемикання контактів, а й роботу відновленого пресостату в цілому.
