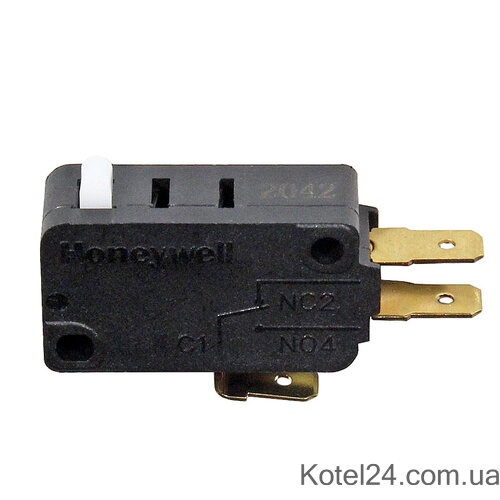

Микровыключатель прессостата Honeywell

Микровыключатель прессостата Honeywell

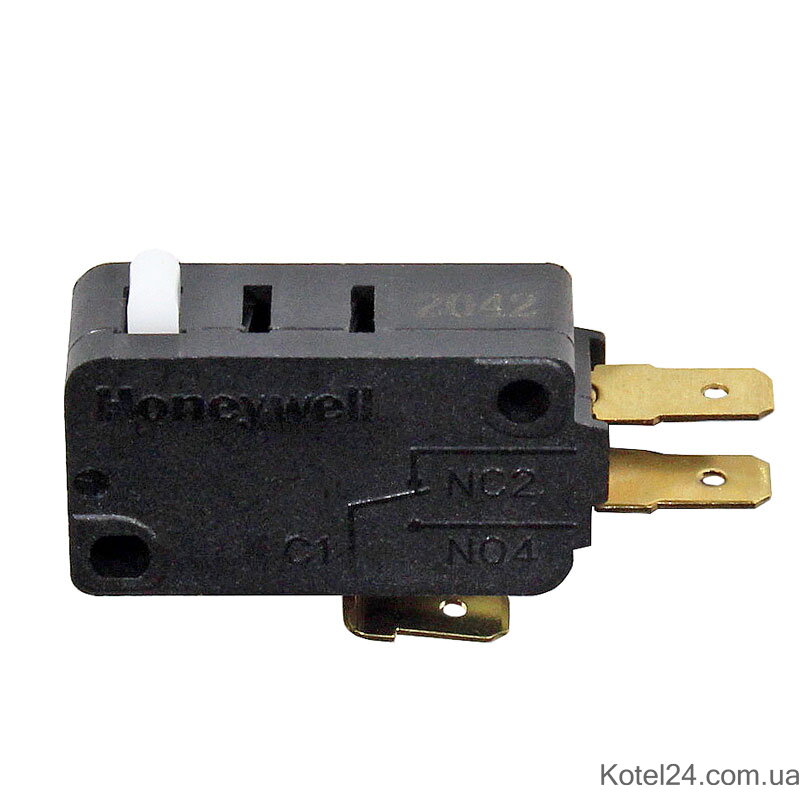

Микровыключатель прессостата Honeywell — контактный элемент реле давления. При воздействии механизма прессостата он переключает электрические контакты, передавая автоматике котла информацию о состоянии контролируемого узла.

Замена микровыключателя может потребоваться при износе контактов или нарушении их переключения. Возможность такого ремонта определяют по конструкции и требованиям изготовителя прессостата: исправность кнопки сама по себе ещё не подтверждает правильную работу реле в сборе.

Совместимость

Совместимость определяется прежде всего моделью прессостата и маркировкой установленного микровыключателя. В одной серии котлов могут применяться реле разных производителей и исполнений.

Точный модельный ряд котлов для этой детали в карточке не указан. Без маркировки прессостата нельзя достоверно подтвердить совместимость с конкретными моделями Junkers, Bosch, Demrad, Viessmann или других брендов.

Для подбора необходимо сравнить:

• размеры корпуса и расположение креплений;
• конструкцию и ход толкателя;
• усилие срабатывания;
• расположение выводов и схему переключения;
• допустимые электрические параметры.

Одного внешнего сходства недостаточно. Другие элементы контроля работы оборудования представлены в разделе датчиков котлов Junkers и Bosch.

Артикулы

• Наименование в каталоге: микровыключатель прессостата Honeywell.
• Код товара Kotel24: 31.26.
• Заводской артикул микровыключателя: в карточке не приведён.

Код магазина не заменяет маркировку производителя. Для точного подбора потребуется фотография обозначений на старой детали и корпусе прессостата.

Характеристики

• Тип детали: механический микровыключатель.
• Назначение: переключение контактов в составе прессостата.
• Заявленное в карточке усилие нажатия: 9 гс, приблизительно 0,088 Н.
• Исполнение: отдельный компонент для ремонта узла.

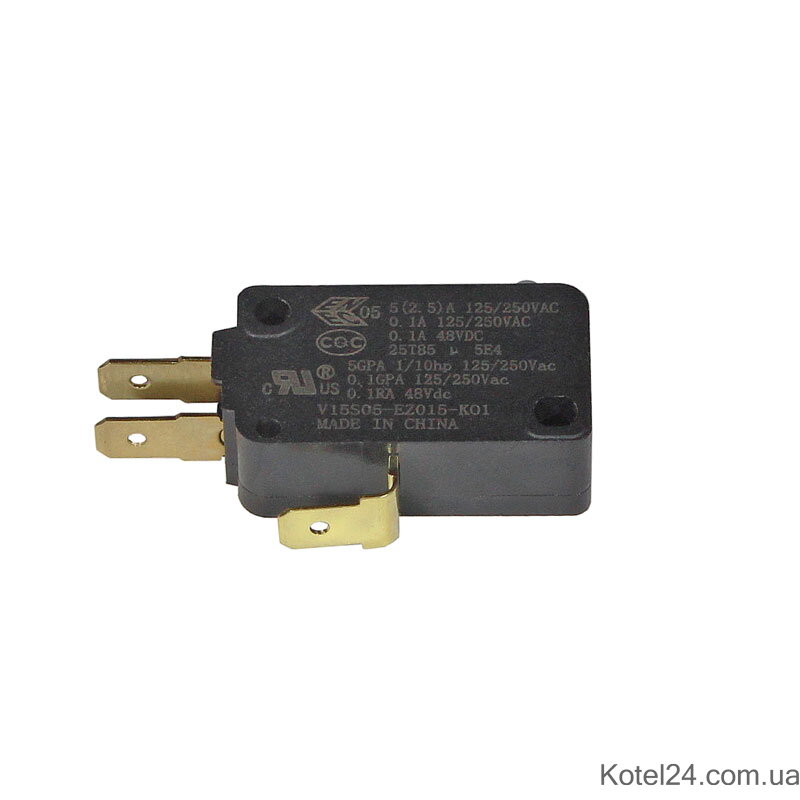

Номинальный ток, напряжение, размеры и схема контактов требуют уточнения по маркировке поставляемого изделия. Усилие нажатия кнопки не является порогом срабатывания прессостата по давлению.

Признаки неисправности

Проверка микровыключателя может потребоваться, если контакты переключаются нестабильно или электрический сигнал не соответствует положению механизма реле.

При этом ошибка прессостата не доказывает неисправность микровыключателя. Причиной могут быть повреждение мембраны, проблемы с трубками, проводкой или отсутствие необходимого перепада давления. Слышимый щелчок также не подтверждает исправность электрических контактов.

Когда оправдана замена

Замена отдельного микровыключателя может снизить стоимость ремонта, если повреждён именно контактный элемент, а ремонт предусмотрен конструкцией узла. Если нарушены герметичность, работа мембраны или параметры срабатывания, необходима оценка прессостата в сборе.

После ремонта требуется проверить пороги срабатывания и возврата реле по документации производителя. Для прессостата системы дымоудаления это особенно важно: он участвует в контроле безопасной работы котла.

Как правильно подобрать

Перед заказом подготовьте модель котла, маркировку прессостата и фотографии микровыключателя с разных сторон. Укажите обозначения контактов и электрические параметры, нанесённые на корпус.

Подбор и замену следует поручить специалисту, который сможет проверить не только переключение контактов, но и работу восстановленного прессостата в целом.
