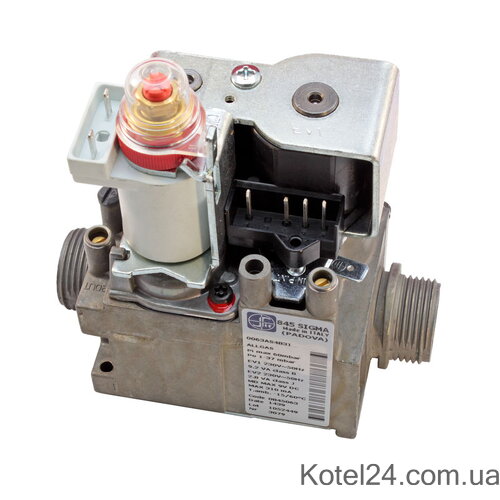

Газовий клапан для котла SIT 845 SIGMA 0845063

Клапан для газового котла SIT 845 SIGMA 0845063

Складається клапан із двох робочих клапанів, забезпечено регулювання подачі газу залежно від умов експлуатації. Пристрій в автоматичному режимі закривається навіть тоді, коли з будь-яких причин немає подачі газу або живлення в мережі.

Для регулювання вихідного тиску використовується спеціальна сервосистема. Воно має таке значення, яке задається оператором. У тому випадку, якщо вихідний тиск нижчий за визначене значення, регулювальний клапан тиску закривається, що стосується серводавлення, то воно зростає. Це призводить до того, що відкривається основний клапан. Для чого необхідне встановлення цього клапана? Він забезпечує подачу на пальник такого об'єму газу, який забезпечує задану температуру для котла. Безперервна модуляція здійснюється в автоматичному режимі. Для цього є спеціальна плата керування.

Принцип дії газового клапана SIT

У тому випадку, якщо відсутня подача електрики, то обмотки робочих клапанів і обмотка модулятора знеструмлені. На вхідному штуцері є можливість отримати величину тиску, який є на вході. Якщо подати струм на обмотки робочих клапанів, вони відкриваються і газ потрапляє на форсунки газового котла. Тиск газу і його об'єм багато в чому залежатиме від того, в якому стані перебуває клапан, що задає модуляцію.

При подачі на клапан модуляції мінімальної кількості газу він максимально відкритий. Якщо ж на клапан подається максимальна кількість газу, то клапан модуляції закритий.

На котушку клапани модуляції подається напруга від мінімально можливої до максимально можливої. Плата здійснює плавне керування напругою. Таким чином забезпечується необхідна температура гарячої води або теплоносія. Шток котушки модулятора має більший запас ходу порівняно з тим, який передбачено для роботи системи у штатному режимі.

На котушці модуляції є спеціальні механічні обмежувачі. З їх допомогою можна встановити максимальний і мінімальний поріг тиску газу. Що стосується конструкції обмежувачів, то вона досить проста. Використовується гвинт і гайка. За допомогою останньої встановлюється обмеження газу за максимальним тиском. За допомогою гвинта регулюється відкриття клапани, іншими словами регулюється мінімальний тиск у клапані. Механізм регулювання має захист у вигляді пластикового ковпачка. Якщо необхідно провести регулювання, то слід відкрутити пластмасовий ковпачок. Після проведення регламентних робіт пластмасовий ковпачок закручується на місце і пломбується.

Як відрегулювати тиск клапани на виході

Такі регулювання прив'язуються до цього клапана, загальних значень не існує. Для того, щоб отримати дійсне значення, використовуються спеціальні штуцери. За їх допомогою вимірюється як тиск на вході, так і тиск на виході. Після проведення перевірок штуцери підлягають заглушенню. Для цього використовуються спеціальні гвинти. Затяжний момент не повинен перевищувати 1 Нм.
