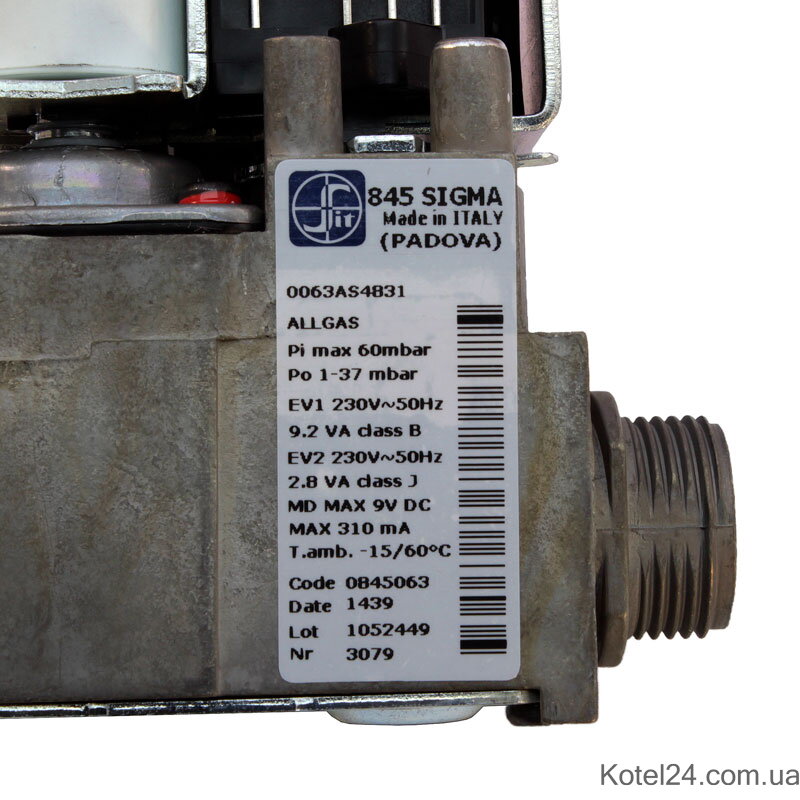

Газовый клапан для котла Sit 845 SIGMA 0845063

Sit 0.845.057
Код товара: 25.42
2113 грн.
Нова Пошта

Стоимость доставки:

- с предоплатой: 40 грн. (оплата на карту банка)
- c наложенным платежом: 118 грн. (оплата при получении)
Газовый клапан для котла Sit 845 SIGMA 0845063

Дополнительные фотографии Sit 0.845.057

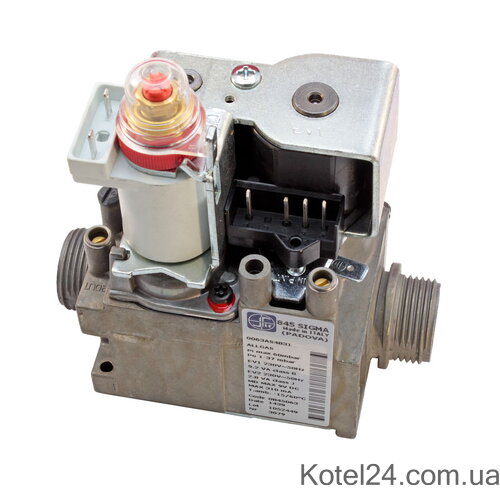

Газовый клапан для котла Sit 845 SIGMA 0845063

Клапан для газового котла Sit 845 SIGMA 0845063

Состоит клапан из двух рабочих клапанов, обеспечена регулировка подачи газа в зависимости от условий эксплуатации. Устройство в автоматическом режиме закрывается даже тогда, когда по каким-то причинам нет подачи газа или питания в сети.

Для регулировки выходного давление используется специальная сервосистема. Оно имеет такое значение, которое задается оператором. В том случае, если выходное давление ниже определенного значения, регулировочный клапан давления закрывается, что касается серводавления, то оно возрастает. Это приводит к тому, что открывается основной клапан. Для чего необходима установка данного клапана? Он обеспечивает подачу на горелку такого объема газа, который обеспечивает заданную температуру для котла. Непрерывная модуляция осуществляется в автоматическом режиме. Для этого имеется специальная плата.

Принцип действия газового клапана Sit

В том случае если отсутствует подача электричества, то обмотки рабочих клапанов и обмотка модулятора обесточены. На входном штуцере есть возможность получить величину давления, которое имеется на входе. Если подать ток на обмотки рабочих клапанов, они открываются и газ попадает на форсунки газового котла. Давление газа и его объем во многом будет зависеть от того, в каком состоянии находится клапан, задающий модуляцию.

При подаче на клапан модуляции минимального количества газа он максимально открыт. Если же на клапан подается максимальное количество газа, то клапан модуляции закрыт.

На катушку клапана модуляции подается напряжение от минимально возможного до максимально возможного. Плата осуществляет плавное управление напряжением. Таким образом обеспечивается необходимая температура санитарной воды или теплоносителя. Шток катушки модулятора имеет больший запас хода по сравнению с тем, который предусмотрен для работы системы в штатном режиме.

На катушке модуляции есть специальные механические ограничители. С их помощью можно установить максимальный и минимальны порог давления газа. Что касается конструкции ограничителей, то она достаточно простая. Используется винт и гайка. При помощи последней ставится ограничение газа по максимальному давлению. При помощи винта регулируется открытие клапана, другими словами регулируется минимальное давление в клапане. Механизм регулировки имеет защиту в виде пластикового колпачка. Если необходимо провести регулировку, то необходимо открутить пластмассовый колпачок. После проведения регламентных работ пластмассовый колпачок закручивается на место и пломбируется.

Как отрегулировать давление клапана на выходе

Такие регулировки привязываются к данному клапану, общих значений не существует. Для того, чтобы получить действительное значение используются специальные штуцеры. С их помощи измеряется как давление на входе, так и давление на выходе. После проведения проверок штуцера подлежат заглушке. Для этого используются специальные винты. Затяжной момент не должен превышать 1 Нм.

Автор: Александр Самищенко
