Газові клапани, пальники, форсунки
Газовий клапан для котла необхідний для подачі газу на пальник із подальшим його спалюванням. Електроклапан газу відкривається спеціальним електромагнітом, який живиться від плати керування котла. Саме плата регулює потужність і кількість газу, що використовується в обладнанні. Діапазон теплової потужності газового котла становить від 9 до 24 (30) кВт. В інструкції цей параметр називається модуляцією.
Під час першого запуску обладнання обов'язково проводиться перевірка його характеристик. Котли європейських виробників комплектуються газовими електроклапанами Honeywell або газовими клапанами SIT.
Будова електромагнітного газового клапана

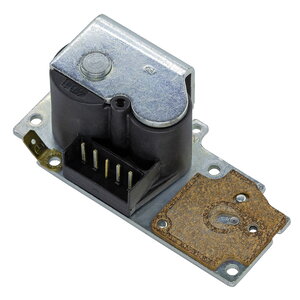

Газовий клапан має дві котушки:
- Запірна котушка, яка відповідає за повне відкриття газового електроклапана. Для подачі газу вона використовує напругу 220 В.
- Модуляційна котушка, яка регулює подачу необхідного об'єму газу. Вона керується низьковольтною напругою, подача якої забезпечує відкриття клапана.
Переналаштування обладнання для використання скрапленого газу та виставлення параметрів газового клапана повинен виконувати лише кваліфікований спеціаліст із відповідним допуском. Порядок переобладнання описаний в інструкції, що додається до газового котла.
Як перевести котел на роботу на скрапленому газі
Для переведення газового котла на роботу на скрапленому газі необхідно внести низку змін у конструкцію обладнання:
- замінити форсунки пальника;
- змінити налаштування типу газу на платі керування;
- встановити нові параметри тиску газу.
Зміну параметрів може виконувати тільки спеціаліст із допуском до роботи з газовим обладнанням. Для цього проводяться такі дії:
- Відключають котел від електромережі та перекривають подачу газу.
- Знімають передню панель корпусу.
- Відкривають герметичну камеру.
- Знімають бокові кришки.
- Відкривають камеру згоряння.
- Відкручують по два болти праворуч і ліворуч на кріпленні колектора та пальника, після чого акуратно знімають пальник.
- За необхідності демонтують електрод розпалу.
- Отримавши доступ до форсунок, викручують інжектори спеціальним ключем.
- Для котлів потужністю 24 кВт використовують форсунки діаметром 0,77 мм, для котлів потужністю 28 кВт – 0,82 мм.
- Після заміни форсунок встановлюють пальник на місце.
- Повертають облицювання котла.
- Відкривають подачу газу та підключають котел до електромережі.
- Встановлюють тип газу в параметрах плати керування.
- Налаштовують тиск газу відповідно до таблиці в інструкції котла.
Інформацію про діаметр форсунок і тип газу, на якому працює пальник, можна знайти на задній частині колектора пальника. Переведення котла з одного виду газу на інший повинен виконувати лише майстер.
Газовий пальник і принцип його роботи
Газовий пальник – це спеціальний механізм у газовому котлі, всередині якого відбувається змішування та спалювання газу з киснем. Його робота здійснюється за певним алгоритмом.
Етапи роботи пальника:
- Пробний запуск вентилятора.
- Розпал – подача палива через відкритий електромагнітний клапан.
- Запалювання – підтримання горіння за допомогою іскри.
- Стабілізація полум'я та відключення запальника.
- Зупинка – перекриття клапана, вимкнення пальника, при цьому вентилятор продовжує працювати близько 20 хвилин для видалення продуктів згоряння.
Класифікація пальників газових котлів
За принципом регулювання потужності пальники поділяються на:
- Одноступеневі – потужність встановлена виробником і не змінюється.
- Двоступеневі – мають два режими роботи.
- Модульовані – забезпечують плавне регулювання потужності в широкому діапазоні.
- Плавно-двоступеневі – забезпечують плавний перехід між двома ступенями потужності.
Догляд за пальником
Для запобігання передчасному зношуванню деталей рекомендується регулярно проводити очищення пальника:
- перекрити подачу газу;
- демонтувати пальник;
- акуратно викрутити форсунки, запам'ятавши їхнє розташування;
- очистити форсунки спеціальною голкою або йоржиком;
- очистити пальник щіткою або продути насосом;
- встановити форсунки та пальник на місце.
Форсунки в газовому обладнанні та їх види
Форсунки забезпечують безперервний рух газоповітряної суміші до отворів пальника та контролюють процес її згоряння. Саме вони відповідають за безпеку та автоматизацію системи розпалювання.
За видом використовуваного палива:
- для природного магістрального газу;
- для скрапленого балонного газу.
Вони відрізняються діаметром та робочим тиском. Виробники часто комплектують котли наборами для обох видів газу.
За принципом роботи:
Вентиляторні форсунки – складні пристрої з вбудованим вентилятором і турбіною. Повітря примусово нагнітається та змішується з газом у точних пропорціях. Використовуються в котлах із високим рівнем автоматизації та підходять для різних видів палива без переналаштування. Залежать від електроживлення.
Атмосферні форсунки – використовують повітря з приміщення, де встановлений котел. Газ під тиском змішується із засмоктаним повітрям та надходить до пальника, де відбувається займання суміші. Використовуються лише в обладнанні з димоходом, відрізняються безшумною роботою та не залежать від перепадів напруги.
