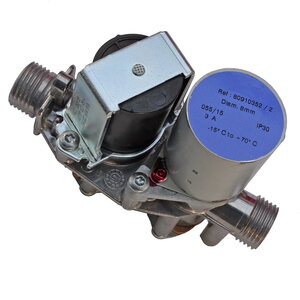

Газовый клапана для котла необходим для поступления на горелку газа с последующим его сжиганием. Электроклапан газа открывает специальный электромагнит, запитанный от платы управления котла, которая регулирует мощность и количество используемого газа в устройстве. Диапазон тепловой мощности газового котла равен от 9 до 24 (30) киловатт. В инструкции этот параметр носит название - модуляция. При первом запуске оборудования обязательно проводится сверка его характеристик. Котлы европейских производителей комплектуются газовыми электроклапанами Honeywell или клапанами газа SIT.

Устройство механизма электромагнитный клапан для газа.

Газовый клапан имеет две катушки:

  1. Запорная или запирающая катушка, которая отвечает за общее открытие газового электроклапана. Используемое ею напряжение для подачи газа равняется 220 вольт;
  2. Модуляционная катушка. Регулирует поступление нужного объема газа. Она управляется с помощью низковольтного напряжения, от подачи которого происходит открытие.

Переустановку оборудования на использование газа из баллона и выставление параметров газового клапана производит только квалифицированный специалист с допуском. План переоборудования описан в инструкции, идущей в комплекте с газовым котлом.

Как перевести котел на работу на сжиженном газе.

Для перевода газового кота для работы на сжиженном газе необходим ряд изменений в конструкции самого котла. Для этого необходимо:

  1. Провести замену форсунок горелки;
  2. Поменять настройки по выбору типа газа на плате управления;
  3. Внести новые параметры давления газа.

Изменения параметров может проводить специалист с допуском к газовому оборудованию. Проводят следующие действия с газовым котлом:

  1. Отключают котел от электросети и перекрывают поступление газа;
  2. Снимают с корпуса котла переднюю панель;
  3. Открывают герметичную камеру;
  4. Снимают боковые крышки;
  5. Открывают камеру сгорания;
  6. Откручивают по два болта справа и слева на крепеже коллектора и горелки. Аккуратно снимают горелку, отодвигая стенки;
  7. При необходимости снимается электрод розжига;
  8. Получив полный доступ к форсункам, снимают инжекторы специальным ключом;
  9. Есть два возможных диаметра. Для мощности в 24 кВт используются форсунки 0,77 мм, для мощности 28 кВт – 0,82 мм в диаметре;
  10. После смены форсунок устанавливаю на свое место горелку;
  11. Возвращают обшивку котла на место;
  12. Открывают подачу газа и подключают котел к электросети;
  13. Устанавливают тип газа в параметрах платы управления;
  14. Настраивают давления газа, согласно данным таблицы в инструкции котла.

 Информацию о диаметре форсунок и типе газа, на котором работает горелка, можно посмотреть на задней части коллектора горелки. Переход котла с одного типа газа на другой должен выполнять только мастер.

Газовая горелка и принцип ее работы в газовом устройстве.

Газовая горелка – это специальный механизм в газовом котле, внутри которого происходит смешивание и сжигание газа с кислородом. Она работает по определенному неизменному алгоритму.

Этапы последовательной работы:

  1. Пробное включение с запуском вентилятора, для работы двигателя
  2. Розжиг. Направление топлива в сопло через открытый электромагнитный клапан.
  3. Зажигание. Поддерживание горения с помощью создания искры.
  4. Стабилизация пламени и отключение запальника.
  5. Остановка. Перекрытие клапана. Отключение горелки. Вентилятор работает еще около 20 минут для выведения продуктов сгорания.

Классификация горелок газовых котлов.

Горелки газовых котлов разделяют по принципу возможности регулирования их мощности:

  • Одноступенчатые. Мощность выставлена производителем, изменить ее нельзя;
  • Двухступенчатые. Имеют два режима работы;
  • Модулируемые. Возможность полной регулировки всех пределов;
  • Плавнодвухступенчатые. Плавный переход с первой ступени на следующую вторую ступень. Являются переходными между двухступенчатыми горелками и моделируемыми.

Уход за горелкой.

Рекомендовано проводить чистку горелки для предотвращения изнашивания деталей. Для этого нужно:

  • Перекрыть поступление газа в котел;
  • Снять полностью горелку;
  • Выкрутить аккуратно форсунок, отметив его расположение;
  • Произвести очищение форсунки специальной иглой или ершиком;
  • Произвести чистку горелки щеткой или с помощью продувания насосным устройством;
  • Установить на место форсунки;
  • Установить назад горелку.

Форсунки в газовом устройстве и их виды.

Форсунки отвечают за беспрерывное движение кислородно-газовой смеси, к специальным отверстиям и контролирует ее сгорание. С помощью их проходит обеспечение безопасности и автоматизация системы розжига. Форсунки бывают нескольких видов, которые классифицируются по таким характеристикам.

  • По использованию топлива.

Газовые форсунки бывают двух видов, в зависимости от используемого топлива в газовом оборудовании. Для природного магистрального газа и сжиженного баллонного газа. Они так же отличаются своим диаметром и давлением, при котором используются в работе. Производитель всегда комплектует газовый котел двумя горелками под разные виды газа.

  • По принципу работы.

Смешивание газа с кислородом может происходить с помощью разных способов, в зависимости от вида форсунка:

  1. Вентиляторные. Представляют собой сложное устройство со встроенным вентилятором и турбиной. Воздух принудительно нагнетается и смешивается в строгих пропорциях с газом. Комплектуются в котлах с большой степенью автоматизации. Подходит под все виды топлива без перенастройки. Зависим от электричества, при падении напряжения в сети отключает подачу газа;
  2. Атмосферные. При работе используют воздух из помещения, в котором установлено газовое оборудование. Направленный под давлением из сопла газ смешивается с затянутым воздухом и выходит в прорези, где происходит воспламенение смеси. Разреженный воздух, идущий от сопла, создает постоянно тягу, двигаясь к выходу. Обязательно используется только в устройствах с дымоходом. Применяется в напольных котлах для площади помещений более 100 квадратных метров. Требуется перенастройка при смене вида используемого топлива. Параметры мощности изначально установлены изготовителем. Отличается своей бесшумностью и не зависимостью от перепадов в сети.
