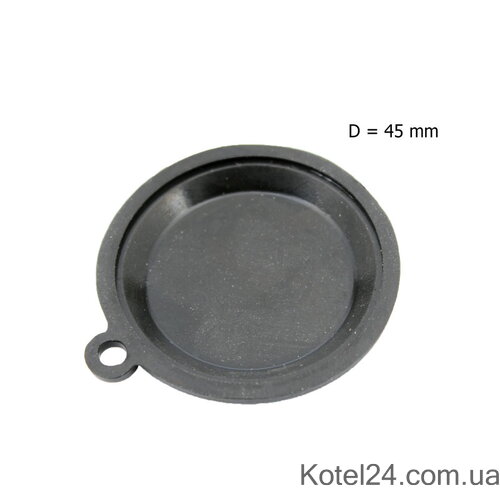

Мембрана циркуляции отопления малая 70101002

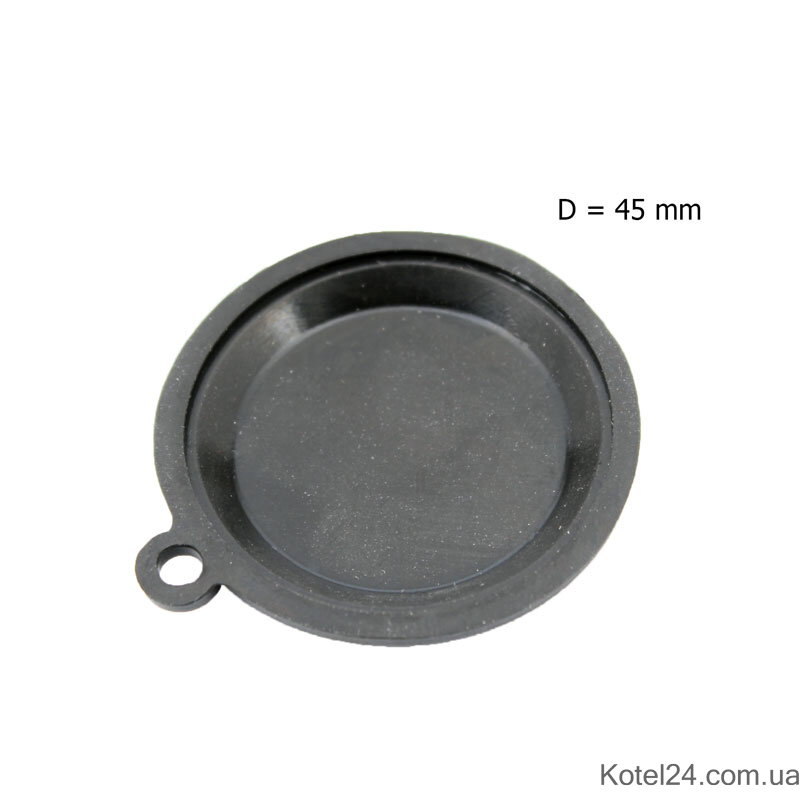

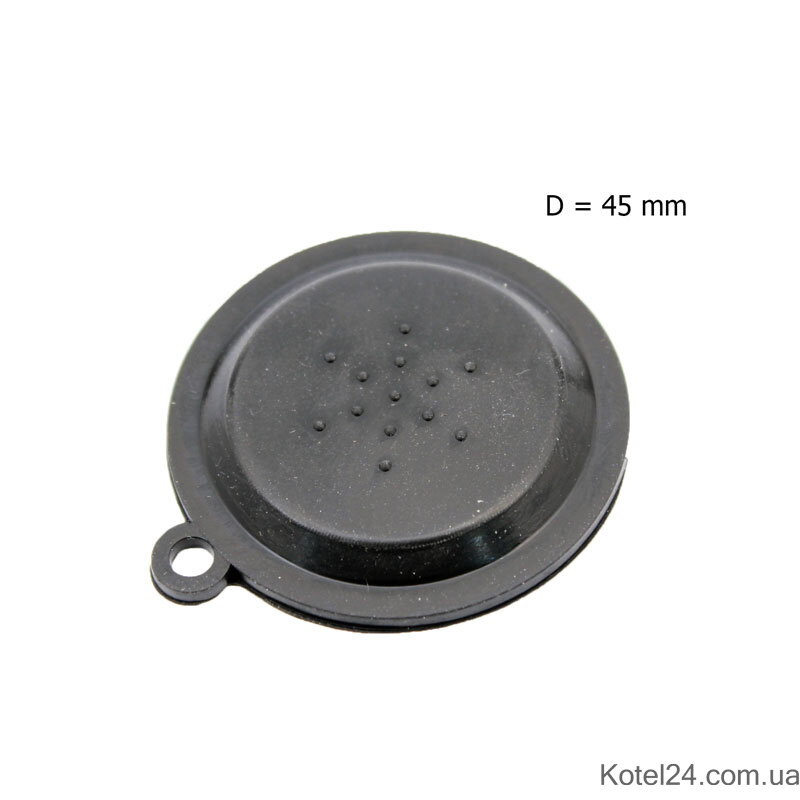

Мембрана датчика протока котла Ø45 мм

Мембрана датчика протока (циркуляции) предназначена для гидравлических узлов газовых котлов Baxi, Westen, Ariston, Biasi, Buderus, Mora и Protherm. Деталь устанавливается в гидроблоках типа Fugas и участвует в механическом контроле движения воды или теплоносителя.

При появлении протока давление воды воздействует на эластичную диафрагму. Мембрана перемещает тарелку со штоком, который воздействует на микровыключатель. После прекращения циркуляции механизм возвращается в исходное положение.

Другие детали этого типа представлены в разделе мембраны для газовых котлов.

Совместимость

Мембрана применяется в ряде газовых котлов разных производителей.

Baxi:

• LUNA MAX 240 i;
• LUNA MAX 240 Fi;
• LUNA MAX 310 Fi;
• LUNA 1.240 i;
• LUNA 1.240 Fi;
• LUNA 1.310 Fi;
• ECO 1.240 i;
• ECO 1.240 Fi.

Westen:

• STAR 1.240 Fi;
• ENERGY 1.240 I;
• ENERGY 1.240 Fi.

Buderus Logamax:

• U002;
• U004;
• U102;
• U104.

Biasi:

• Nova Parva;
• Super Parva;
• Parva Comfort;
• Parva Condensing;
• Parva Control;
• Rica Acta.

В том числе для отдельных версий Biasi Parva Control применяются модели M90.24AV, M90.24SV, M90.32SV.

Protherm Тигр:

• 24 KTV 12;
• 24 KOV 12;
• 28 KTV 12.

Ariston:

• Microgenus;
• Microgenus 23/27 соответствующих модификаций.

Mora: мембрана применяется в котлах с совместимым гидравлическим узлом Fugas. Перед заказом рекомендуется сверить размеры и артикул установленной детали.

Для котлов Baxi другие элементы системы контроля протока можно посмотреть в разделе датчики протока Baxi.

Артикулы

В зависимости от марки котла одна и та же по назначению мембрана может обозначаться различными каталожными номерами:

• Baxi — 5405960;
• Ariston — 572170;
• Biasi — BI1011103;
• Buderus — 7101013;
• Protherm — 0020034175.

При подборе рекомендуется ориентироваться не только на марку котла, но и на OEM-код, конструкцию гидроблока и размеры установленной мембраны.

Характеристики

• тип детали: мембрана / диафрагма датчика протока;
• назначение: гидравлический контроль протока и циркуляции;
• тип гидравлики: Fugas и совместимые конструкции;
• диаметр: около 45 мм;
• материал: эластомер;
• установка: внутри гидравлического корпуса датчика;
• страна производства: Италия;
• применение: газовые котлы Baxi, Westen, Ariston, Biasi, Buderus, Mora, Protherm.

Важно: в каталогах некоторых производителей размер аналогичной диафрагмы может обозначаться как 45 или 47 мм. Поэтому надежнее подбирать деталь по OEM-артикулу и форме старой мембраны.

Признаки неисправности мембраны

Со временем материал мембраны теряет эластичность, растягивается, покрывается трещинами или разрывается. Возможные признаки неисправности:

• котел не фиксирует наличие протока или циркуляции;
• микровыключатель не срабатывает при движении воды;
• шток гидравлического узла перемещается недостаточно;
• котел не запускает горелку при исправных остальных элементах;
• работа котла становится нестабильной.

При подобных симптомах неисправность не всегда связана именно с мембраной. Необходимо также проверить микровыключатель, шток, циркуляционный насос, состояние гидроблока и проходимость теплообменников.

Другие варианты узлов контроля воды представлены в категории реле протока и датчики протока газовых котлов.

Как правильно подобрать

Перед заказом желательно проверить:

1. марку и полную модель газового котла;
2. OEM-код старой мембраны или гидравлического узла;
3. диаметр и форму установленной диафрагмы;
4. конструкцию посадочного места;
5. соответствие одного из артикулов 5405960, 572170, BI1011103, 7101013 или 0020034175.

Внешне похожие мембраны могут отличаться диаметром, формой центральной части и посадкой. Поэтому подбор только по внешнему виду без проверки модели котла и каталожного номера нежелателен.

Оригинал и совместимость

Эта диафрагма применяется на гидравлических платформах нескольких производителей, поэтому в каталогах Baxi, Ariston, Biasi, Buderus и Protherm она имеет разные OEM-номера. Если размеры, конструкция и соответствующий каталожный код совпадают, мембрана может использоваться для ремонта совместимого гидравлического узла.
