Датчик протока в котле предназначен для определения протока воды из водопроводного крана, с его помощью плата котла определяет необходимость начать подогревать воду для Ваших нужд. Приготовление сантехнической горячей воды в инструкции оборудования сокращённо называют ГВС, что расшифровывается как горячее водоснабжение, поэтому он - датчик ГВС.
Принципов работы может быть несколько: герконовый (два провода подключения), датчик холла (три провода) или гидравлический. Разберём работу каждого из возможных.


Реле протокаДатчик протока для котла

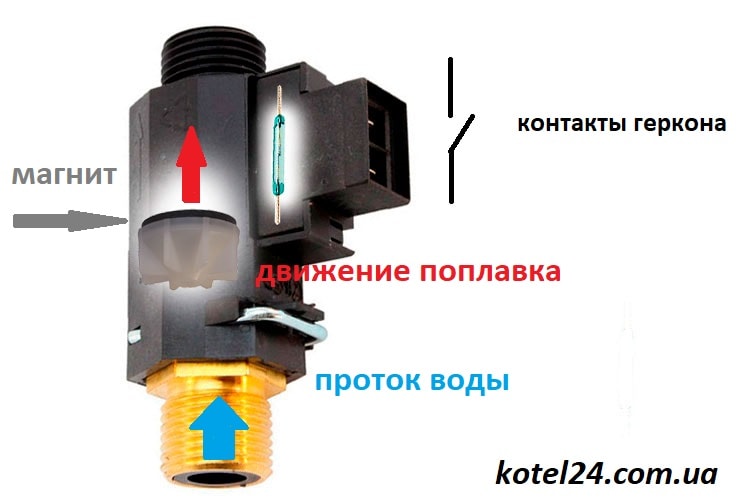

Герконовый обычно называют реле протока. Такое название он получил в связи с замыканием контактов
проводов при протоке воды. Намагниченный поплавок поднимается усилием протекающей в трубе воды, перемещаясь в другое положение, магнит попадает в поле действия геркона, который при этом замыкает контакт. После прекращения разбора воды поплавок возвращается в исходное положение ожидания следующей команды.


Датчик протока ГВСprotoka-2

Турбина протока получил название датчик Холла из-за своей конструкции. Вода протоком вращает небольшую турбину внутри которой вмонтирован магнит. Датчик протока считывает количество импульсов при каждом обороте турбины. Получается, чем больше скорость вращения, тем выше частота импульсов передаваемых датчиком. Определение количества пропускаемой воды влияет на алгоритм модуляции горелки. При протоке меньше 5 л/минуту горелка затухает при достижении температуры выше 75° C и включится для продолжения подогрева при 65° C. На протоке больше 5 л/минуту возможность перегрева воды уменьшается, поэтому затухание горели произойдёт при превышении заданной температуры на 3°C.
Почему в датчике протока три провода? Для работы датчика холла с платы подается питание 5 вольт, второй провод масса и по третьему электронная плата котла считает импульсы.

Датчик протока 3

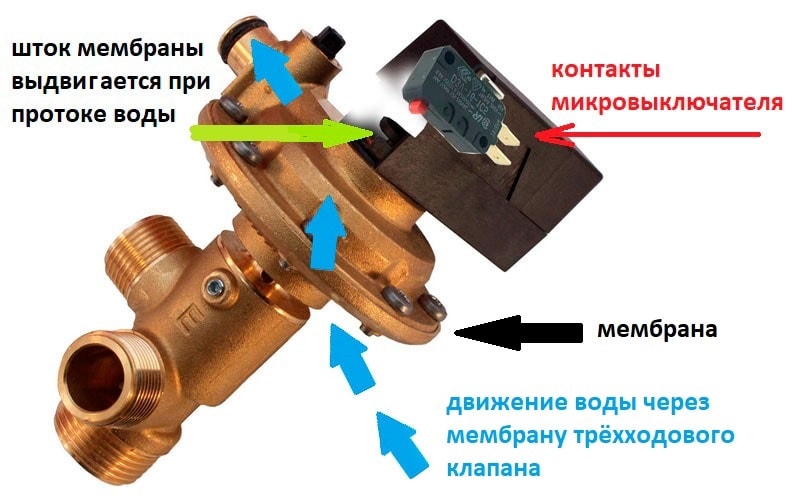

Датчик протока - микровыключатель

Гидравлический датчик протока основан на механическом смещении мембраны протоком воды. Мембрана нажимает на шток, который надавливает на кнопку включения оборудования. После прекращения протока мембрана возвращается в исходное положение усилием пружины изготовленной из нержавеющей стали.
