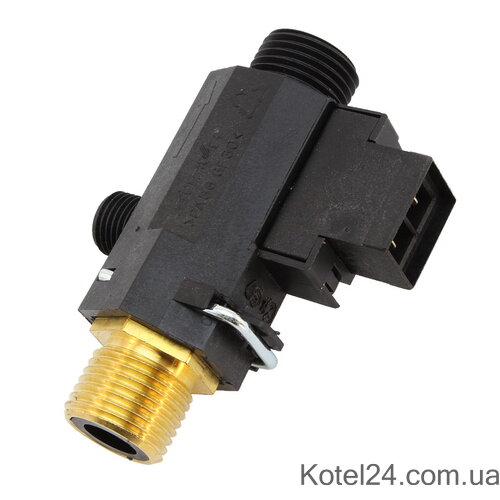

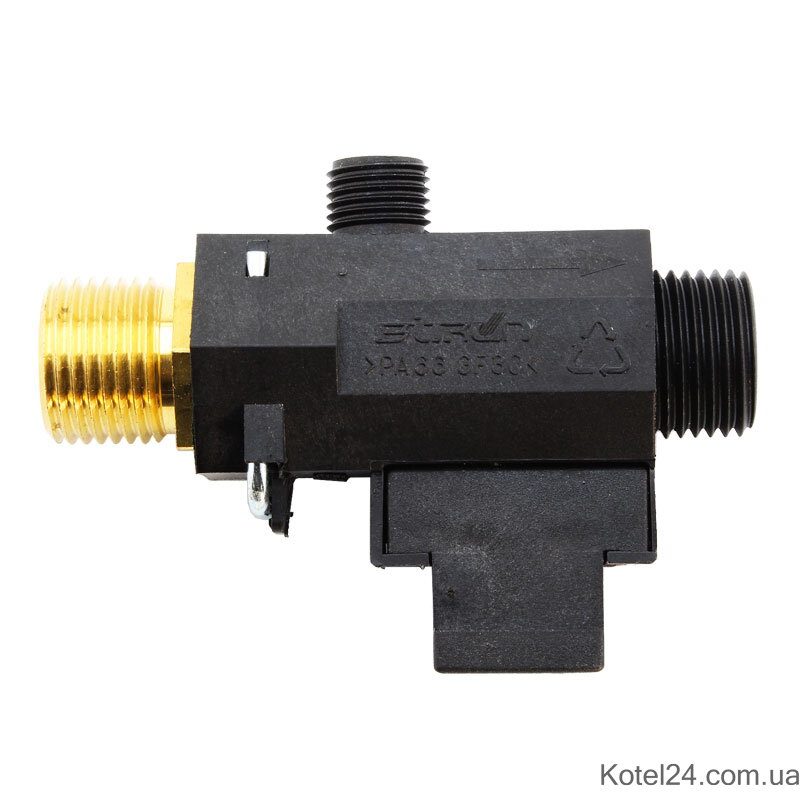

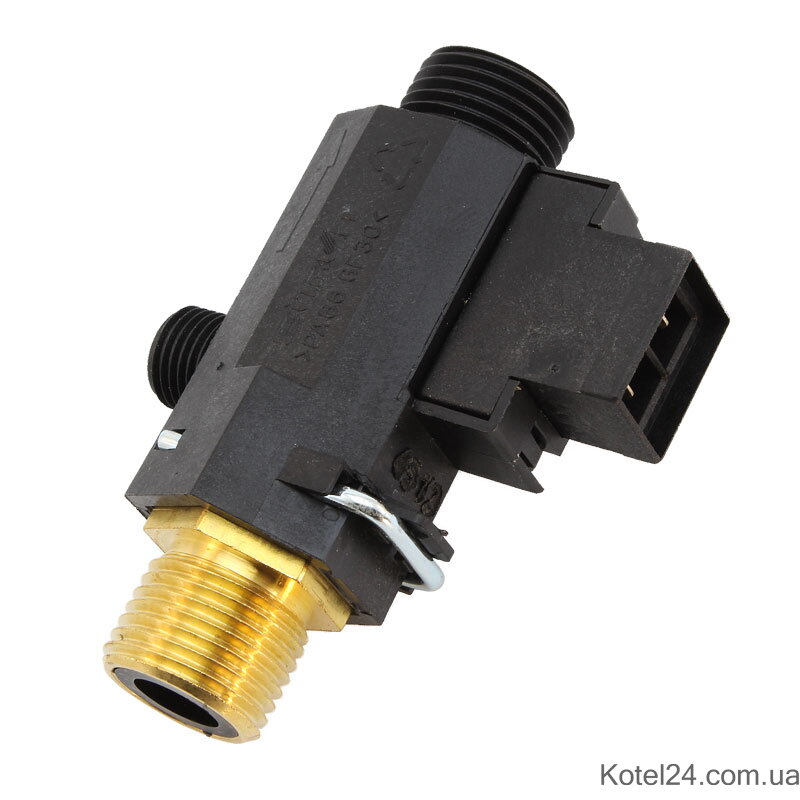

Датчик протока с подпиткой Bitron PA66 GF30 33900010

Датчик протока с подпиткой Bitron PA66 GF30 33900010

Bitron 33900010 — датчик протока воды ГВС со встроенным узлом подпитки, применяемый в двухконтурных газовых котлах. Деталь определяет наличие водоразбора при открытии крана горячей воды и передает сигнал системе управления котла для запуска режима ГВС.

В отличие от обычного Bitron 33900004, версия 33900010 имеет дополнительный отвод/узел подпитки системы отопления. Поэтому при подборе важно учитывать не только внешний вид датчика, но и конфигурацию гидравлических подключений.

Другие варианты представлены в разделе реле протока и датчики протока газовых котлов.

Совместимость

Датчик протока Bitron 33900010 применяется, в частности, в следующих моделях:

Baxi:

• Main 18 Fi;
• Main 24 Fi;
• Main 24 i.

Другие комплектующие можно подобрать в разделе датчики газовых котлов Baxi.

Westen:

• Quasar 24;
• Quasar 24 E;
• Quasar Plus;
• Quasar Plus 24 Fi;
• Quasar Plus 24 i.

Beretta:

• Ciao 24 CAI;
• Ciao 28 CAI;
• Ciao 28 CSI;
• Ciao J 24 CAI / CSI;
• Ciao J 28 CAI / CSI;
• Ciao N 24 CAI / CSI;
• Ciao N 28 CAI / CSI.

На отдельных сериях Beretta применяемость зависит от года выпуска и исполнения гидравлической группы.

Biasi:

• Binova M297.24BM;
• Binova M297.24CM.

Fondital:

• Antea CTFS 24 AF;
• Antea CTN 24 AF.

Nova Florida:

• Delfis CTFS 24 AF;
• Delfis CTN 24 AF.

Также датчики данного семейства встречаются в котлах Immergas и других моделях перечисленных производителей, поэтому перед заказом рекомендуется сверять артикул и расположение всех подключений. Применяемость 33900010 для Baxi, Beretta, Immergas, Nova Florida и Fondital также указывается в каталогах запчастей.

Запчасти для котлов Immergas представлены в разделе комплектующие для газовых котлов Immergas.

Артикулы

Основной номер:

• Bitron 33900010.

Также встречаются номера и обозначения:

• 6FLUSSOS06;
• R10022752;
• 33900056;
• PA66 GF30 — маркировка материала корпуса.

Номера 6FLUSSOS06, R10022752, 33900010 и 33900056 встречаются как взаимосвязанные обозначения датчика данной конструкции.

Характеристики

• производитель — Bitron;
• тип — датчик протока воды ГВС;
• исполнение — с узлом подпитки;
• основной артикул — 33900010;
• материал корпуса — PA66 GF30, полиамид, усиленный стекловолокном;
• резьбовое подключение — 1/2";
• назначение — определение водоразбора ГВС и подключение контура подпитки;
• применение — двухконтурные настенные газовые котлы.

Для 33900010 указывается резьбовое соединение 1/2" и корпус PA66 GF30.

Признаки неисправности

Проверка датчика протока может потребоваться, если:

• котел не переходит в режим ГВС после открытия крана;
• горячая вода включается с задержкой;
• котел реагирует только при большом расходе воды;
• нагрев ГВС периодически прекращается;
• датчик не фиксирует движение воды;
• корпус или соединения имеют следы протечки;
• возникла течь в районе узла подпитки;
• механизм датчика загрязнен или заклинивает.

Подобные симптомы не всегда означают неисправность самого датчика. Причиной также могут быть загрязнение фильтра, недостаточный расход воды, неисправность геркона или датчика Холла, проводки либо других элементов гидравлической группы.

Как правильно подобрать

Перед заказом Bitron 33900010 необходимо сравнить:

1. маркировку установленного датчика;
2. модель и модификацию котла;
3. наличие узла подпитки;
4. расположение входов и выходов корпуса;
5. резьбовые соединения;
6. электрический разъем датчика;
7. OEM-номер старой детали.

Особенно важно не перепутать Bitron 33900010 с Bitron 33900004. Внешне детали относятся к одному семейству, однако 33900010 имеет дополнительное подключение для подпитки и устанавливается в гидравлические группы соответствующей конструкции.

Правильно подобранный датчик восстанавливает корректное определение протока воды, включение котла в режиме ГВС и герметичность узла подпитки системы отопления.
