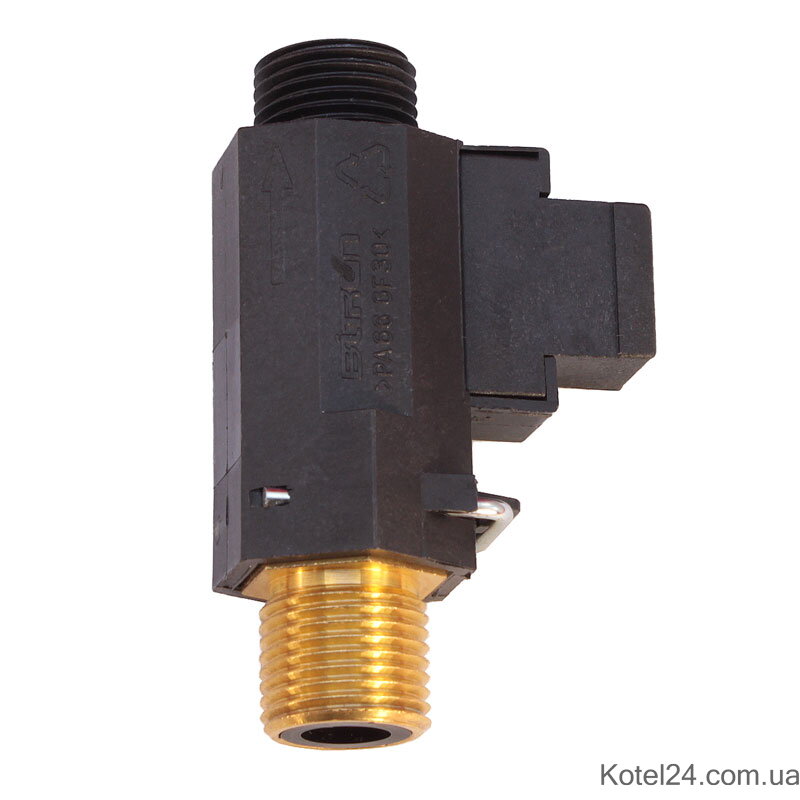

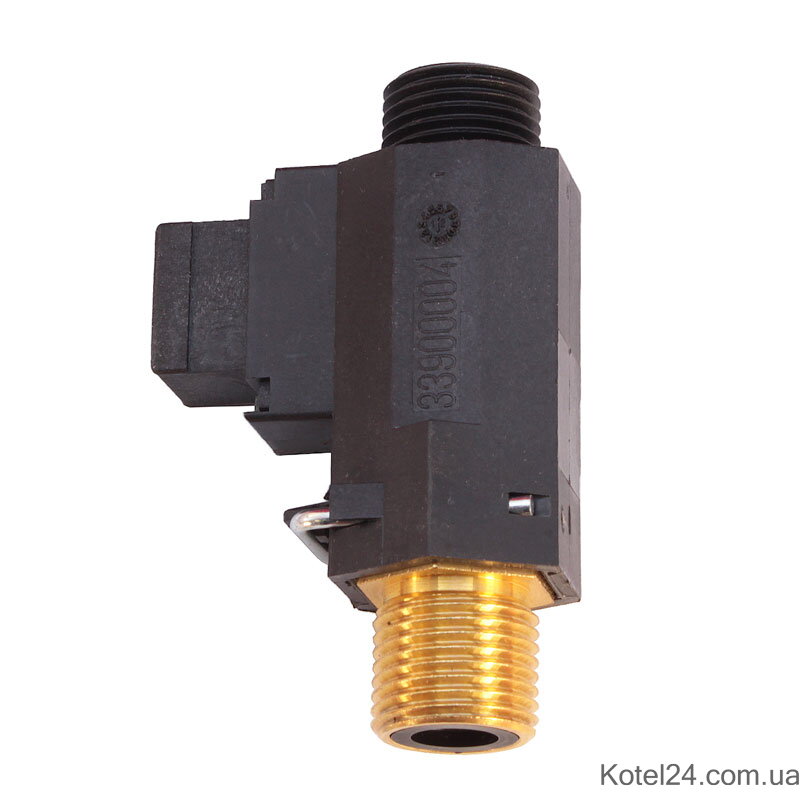

Датчик протока Bitron >PA66 GF30< 33900004

Датчик протока Bitron PA66 GF30 33900004 для газового котла

Датчик протока Bitron 33900004 предназначен для определения расхода воды в контуре ГВС двухконтурного газового котла. При открытии крана горячей воды датчик фиксирует движение потока и передает соответствующий сигнал системе управления котлом для перехода в режим нагрева ГВС.

Данная модификация представляет собой прямой датчик протока без узла подпитки и применяется в оборудовании разных производителей. На корпусе может присутствовать маркировка PA66 GF30 — обозначение конструкционного материала корпуса, усиленного стекловолокном.

При поиске других элементов системы контроля расхода воды можно посмотреть раздел реле протока и датчики протока газовых котлов.

Совместимость

Датчик Bitron 33900004 и его OEM-модификации применяются, в частности, в следующих сериях газовых котлов:

Baxi / Westen:

• Baxi Main Four 24;
• Baxi Main Four 24 F;
• Baxi Main Four 240 F;
• Westen Quasar D 24;
• Westen Quasar D 24 F.

Другие комплектующие этого производителя представлены в разделе датчики газовых котлов Baxi.

Beretta:

• Ciao 24 CAI;
• Ciao 24 CSI;
• City 24 CAI / CSI;
• City 28 CAI / CSI;
• City 35 CAI / CSI;
• Super Exclusive 24 CAI / CSI;
• Super Exclusive 28 CAI / CSI.

Ariston:

• T2 23 MI;
• T2 23 MFFI;
• T2 LLS 27 MFFI;
• TX 23 MI / MFFI;
• TX 27 MI / MFFI.

Для других вариантов можно перейти в раздел датчики котлов Ariston.

Immergas:

• Eolo Mini;
• Eolo Star;
• Eolo Star 23 kW;
• Eolo Maior 24 / 28 / 32 kW;
• Eolo Intra Star;
• Nike Star;
• Nike Maior 28 kW E.

Fondital / Nova Florida:

• Formentera CTFS 24 / 28 / 32;
• Formentera CTN 24;
• Minorca CTFS;
• Nias Dual Line Tech;
• Tahiti Dual Line;
• Libra Dual Line Tech;
• Pictor Dual Line;
• Virgo CTFS / CTN.

Termet:

• GCO-DP-13-10;
• GCO-DP-21-03.

Совместимость зависит от года выпуска и конкретной модификации котла, поэтому перед заказом желательно сверить маркировку старого датчика и заводской номер детали.

Артикулы

Основная маркировка:

• Bitron 33900004;
• PA66 GF30 — маркировка материала корпуса.

В зависимости от производителя оборудования встречаются номера:

• 33900001;
• 5667220;
• 710228100;
• R10022348;
• 20069786;
• R10020329;
• 6FLUSSOS07;
• 6FLUSSOS00;
• 1.018914.

При подборе приоритет имеет OEM-номер, указанный в документации именно для вашей модификации котла.

Характеристики

• тип детали — датчик / реле протока воды;
• производитель датчика — Bitron;
• основной номер — 33900004;
• исполнение — прямое;
• назначение — контроль протока воды ГВС;
• подключение к гидравлическому контуру — 1/2";
• корпус — PA66 GF30;
• применяется в двухконтурных настенных газовых котлах.

Признаки неисправности датчика протока

На необходимость проверки датчика могут указывать ситуации, когда:

• котел не реагирует на открытие крана горячей воды;
• режим ГВС включается нестабильно;
• горелка запускается только при большом расходе воды;
• котел периодически перестает определять водоразбор;
• горячая вода появляется после нескольких повторных открытий крана;
• механическая часть датчика загрязнена или заклинивает.

Подобные симптомы могут быть связаны не только с самим датчиком, но и с недостаточным расходом воды, загрязнением фильтра, состоянием гидравлической группы или электрической цепи управления.

Как правильно подобрать

Перед покупкой рекомендуется сравнить:

1. артикул старой детали — прежде всего 33900004 или соответствующий OEM-номер;
2. марку, модель и полную модификацию газового котла;
3. форму корпуса и расположение соединений;
4. диаметр резьбового подключения;
5. тип электрического разъема;
6. наличие или отсутствие узла подпитки.

Особенно важно не перепутать Bitron 33900004 с внешне похожими версиями датчиков Bitron, включая модели с дополнительным узлом подпитки.

Правильно подобранный датчик восстанавливает корректное определение водоразбора и нормальное переключение двухконтурного котла в режим приготовления горячей воды.
