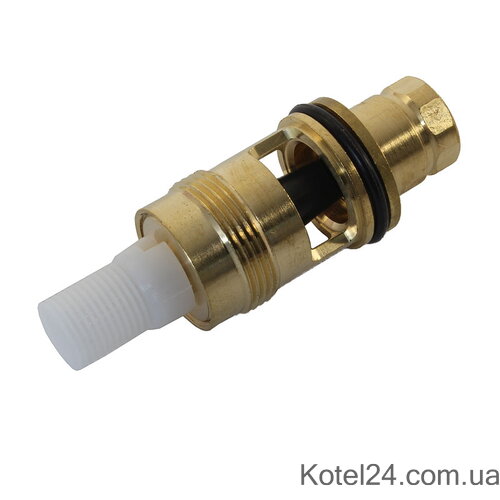

Датчик протока Baxi, Protherm, Bongioanni, E.C.A. 620340

Датчик протока ГВС Baxi, Protherm, E.C.A., Bongioanni 620340

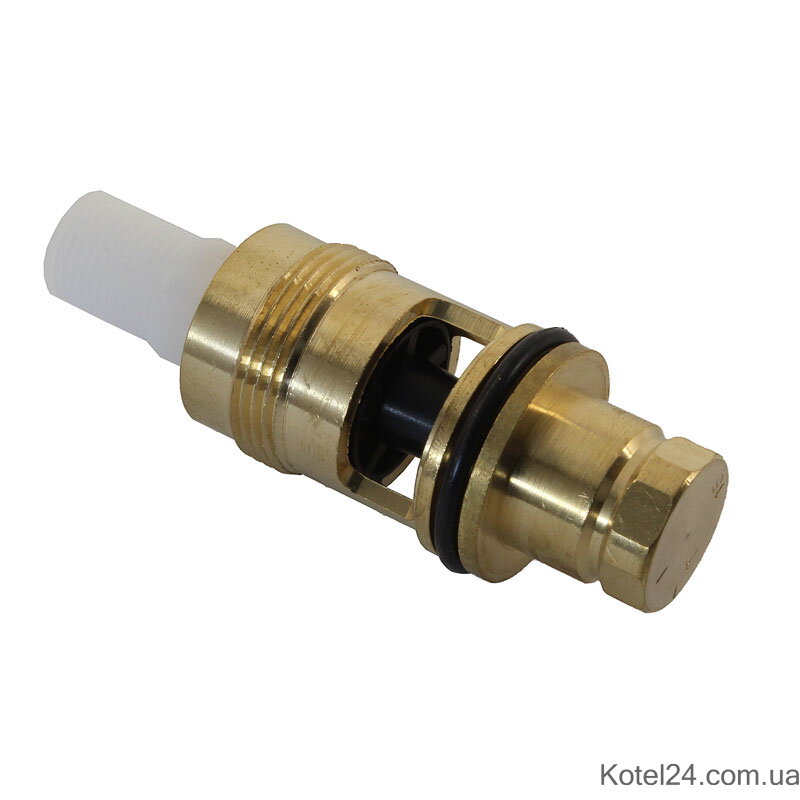

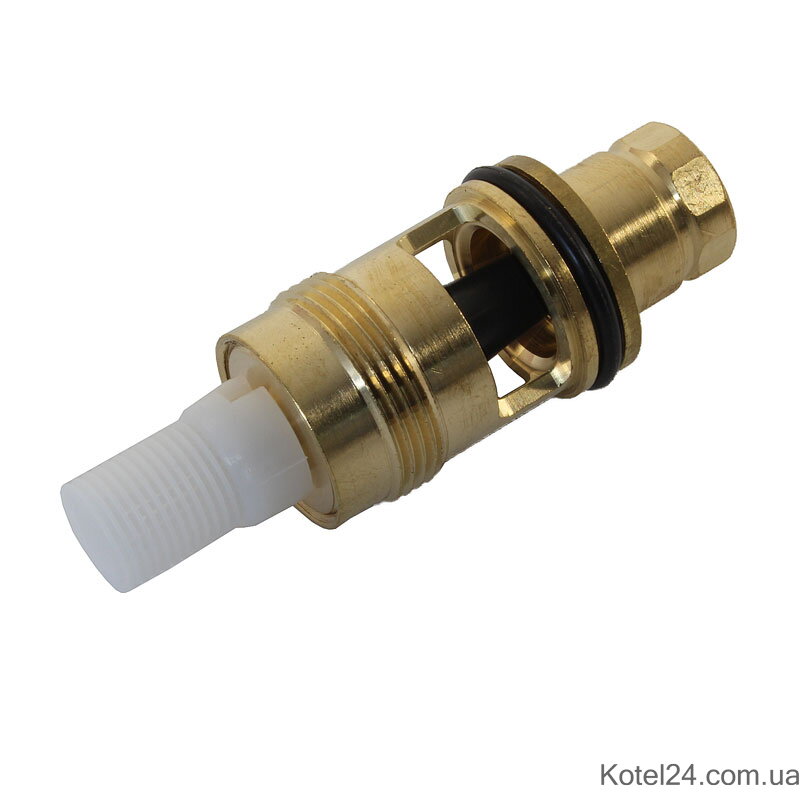

Датчик протока 620340 — узел контроля расхода воды в контуре горячего водоснабжения настенного газового котла. Конструкция включает фильтр и магнитную турбинку, движение которой позволяет системе управления определить наличие и интенсивность протока воды.

При открытии крана горячей воды поток проходит через узел, турбинка начинает двигаться, а система контроля передает информацию на электронную плату котла. На основании этого сигнала автоматика включает режим приготовления ГВС и регулирует работу горелки.

Деталь применяется на котлах нескольких производителей, построенных на совместимых гидравлических платформах. Другие варианты можно посмотреть в разделе датчики протока газовых котлов.

Совместимость

Baxi:

• ECO Four;
• Luna 3;
• Luna 3 Comfort;
• Luna 3 Comfort Max;
• Luna 3 Comfort Air;
• Luna 3 Avant.

Для других компонентов этого производителя смотрите датчики котлов Baxi.

Westen:

• Star Digit;
• Star Master.

Protherm:

• Леопард 24 BOVR 17;
• Леопард 24 BTVR 17;
• Тигр 24 KTZR 17;
• Тигр 24 KOZR 17;
• Пантера 24 KOVR 17;
• Пантера 24 KTVR 17;
• Пантера 28 KTV 17.

Другие комплектующие представлены в разделе запчасти для котлов Protherm.

E.C.A.:

• Confeo Premix;
• Calora;
• Calora Digital;
• Fortius;
• Confeo Digital;
• Confeo;
• Proteus.

Bongioanni:

• Linea ISY.

De Dietrich:

• WHE.

Также узел встречается в отдельных котлах Mora Top.

Перед заказом желательно сверять не только название серии, но и полную модификацию котла, поскольку внутри одной линейки производитель мог применять разные варианты гидравлической группы.

Артикулы

• 620340 — основной артикул Baxi/Westen;
• 0020035580 — номер, встречающийся для совместимых котлов Protherm;
• тип детали — датчик/расходомер протока ГВС с фильтром и магнитной турбинкой.

При подборе приоритет имеет заводской номер установленной детали и полная модель котла.

Характеристики

• назначение — контроль протока воды ГВС;
• установка — в гидравлическую группу котла;
• рабочая среда — водопроводная вода контура ГВС;
• конструкция — пластиковый корпус, фильтр, магнитная турбинка;
• принцип работы — изменение положения/вращение магнитной турбинки под действием потока воды;
• взаимодействует с электронной системой контроля протока котла;
• применяется в двухконтурных настенных газовых котлах.

Признаки неисправности датчика протока

На проблему с узлом протока могут указывать следующие симптомы:

• котел не переходит в режим ГВС после открытия крана;
• горячая вода включается с задержкой или периодически пропадает;
• котел реагирует только при большом расходе воды;
• температура ГВС становится нестабильной;
• турбинка подклинивает из-за загрязнения или известкового налета;
• фильтр датчика забит механическими примесями;
• система управления не получает корректный сигнал о наличии протока.

Похожие симптомы могут возникать также при неисправности датчика Холла, гидравлической группы, недостаточном давлении воды или загрязнении теплообменника, поэтому перед заменой желательно проверить весь узел ГВС.

Как правильно подобрать

Для точного подбора датчика протока 620340 необходимо проверить:

1. производителя и полное название газового котла;
2. серию и модификацию оборудования;
3. заводской артикул установленной детали;
4. форму корпуса и посадочные размеры;
5. конструкцию фильтра и магнитной турбинки;
6. тип установленного датчика контроля протока.

Если маркировка старой детали сохранилась, подбор по артикулу 620340 / 0020035580 значительно снижает вероятность ошибки.

Замена узла в сборе особенно целесообразна при износе турбинки, повреждении пластикового корпуса, сильном загрязнении фильтра или нестабильной работе механизма. Исправный датчик протока позволяет котлу своевременно определять расход воды и корректно переходить в режим приготовления горячей воды.
