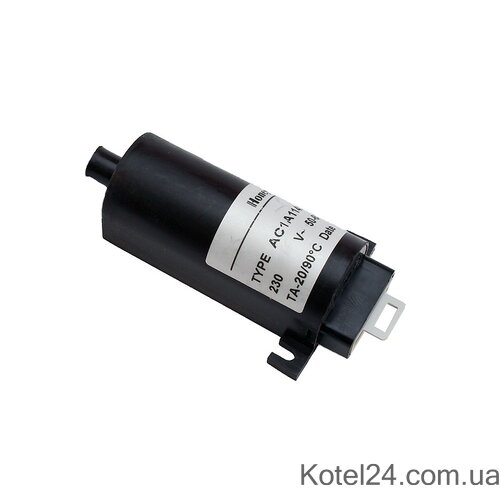

Трансформатор розпалювання AC1A114 Honeywell 5653930

Трансформатор розпалювання AC1A114 Honeywell 5653930 для газового обладнання

Трансформатор розпалювання AC1A114 Honeywell 5653930 — електрична запчастина системи розпалювання газового котла, колонки або іншого обладнання, у конструкції якого передбачено відповідний модуль. Деталь перетворює вхідне живлення 230 V 50/60 Hz на імпульс високої напруги, необхідний для утворення іскри на електроді розпалювання. Від справності трансформатора залежить стабільний запуск пальника та подальша робота системи контролю полум’я.

Для чого потрібен трансформатор розпалювання

Під час запуску газового приладу блок керування подає напругу на трансформатор. Він формує високовольтний імпульс, який надходить до електрода та створює іскру для займання газоповітряної суміші. Якщо трансформатор працює нестабільно або повністю вийшов з ладу, газовий клапан може відкриватися без нормального запалювання, а автоматика фіксуватиме помилку розпалу.

Honeywell AC1A114 5653930 розрахований на живлення 230 V, 50/60 Hz. Країна-виробник — Італія. Заявлений робочий температурний діапазон — 20/90 °C. Інші параметри, зокрема вихідну напругу, схему контактів і спосіб монтажу, необхідно звіряти з маркуванням старої деталі та технічною документацією обладнання.

Ознаки несправності

• відсутня іскра під час запуску пальника;
• котел або колонка запускається не з першої спроби;
• розпалювання відбувається періодично, після чого прилад переходить у блокування;
• чутно клацання системи запалювання, але полум’я не утворюється;
• на корпусі помітні сліди перегріву, тріщини, оплавлення або пошкодження ізоляції;
• запобіжник спрацьовує після подачі живлення на вузол розпалювання.

Подібні симптоми можуть виникати також через несправний електрод, високовольтний провід, плату керування, заземлення, газовий клапан або недостатню подачу газу. Тому перед заміною трансформатора бажано виконати діагностику всієї системи.

Сумісність і правильний підбір

Трансформатор розпалювання не варто підбирати лише за зовнішньою схожістю. Перед замовленням перевірте маркування AC1A114 Honeywell, заводський артикул 5653930, номінальне живлення, кількість і розташування контактів, тип роз’ємів, кріплення та відповідність електричній схемі приладу.

Порівняйте стару деталь із фотографіями товару: форму корпусу, розташування клем і спосіб підключення. Навіть незначна відмінність у схемі контактів або параметрах може призвести до відсутності іскри, некоректної роботи автоматики чи пошкодження інших компонентів. Якщо маркування стерте або є сумніви щодо ревізії, для підбору підготуйте фото трансформатора, роз’ємів і шильдика газового котла або колонки.

Переваги своєчасної заміни

Заміна несправного трансформатора допомагає відновити штатне формування іскри без втручання в інші частини системи. Після правильно виконаного ремонту користувач отримує стабільніший запуск пальника, зменшення кількості невдалих спроб розпалювання та коректну роботу захисної автоматики — за умови, що інші елементи системи справні.

Якщо діагностика підтвердила несправність саме трансформатора, заміна окремої запчастини зазвичай доцільніша, ніж придбання всього вузла розпалювання або плати керування. Це дає змогу усунути конкретну причину несправності, зберегти справні компоненти та не переплачувати за повністю справний вузол.

Рекомендації щодо встановлення

• виконуйте роботи лише після повного відключення приладу від електромережі та перекриття подачі газу;
• перед демонтажем зафіксуйте розташування проводів і роз’ємів;
• не торкайтеся високовольтних контактів одразу після роботи приладу;
• переконайтеся, що нова деталь надійно закріплена, а дроти не мають пошкоджень і не прилягають до гарячих поверхонь;
• після монтажу перевірте запуск, стабільність іскри та відсутність помилок автоматики.

Підключення трансформатора розпалювання пов’язане з мережевою та високою напругою, тому встановлення і перевірку бажано доручити кваліфікованому майстру. Неправильне підключення може бути небезпечним і спричинити пошкодження плати керування.

Порада спеціаліста

Перед тим як купити трансформатор розпалювання Honeywell, переконайтеся, що причина несправності не пов’язана з електродом, проводом, заземленням або блоком керування. Якщо артикул 5653930 і параметри збігаються з установленою деталлю, AC1A114 може стати точковою заміною без заміни всього вузла. Замовляйте трансформатор для ремонту газового котла або колонки після перевірки сумісності — це допоможе швидше відновити надійне розпалювання та безпечну роботу обладнання.
