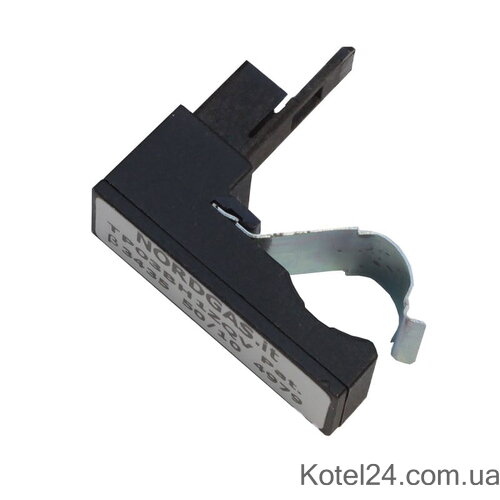

Накладний датчик котла NTC з кліпсою 12 TP03BH1ZQV

Накладний температурний датчик NTC 12 мм Sit TP03BH1ZQV

Sit TP03BH1ZQV — накладний температурний датчик NTC, призначений для контролю температури води в газовому котлі. Чутливий елемент встановлюється безпосередньо на трубку діаметром 12 мм і фіксується металевою кліпсою.

Датчик має характеристику NTC 10 кОм при 25 °C: зі збільшенням температури його електричний опір зменшується. Електронна плата котла аналізує цю зміну та використовує отримані дані для керування нагріванням.

Накладна конструкція зручна тим, що датчик не контактує безпосередньо з теплоносієм, тому під час його заміни зазвичай не потрібно розгерметизовувати гідравлічний контур.

Інші href="/ua/catalog/temperature-sensor-ntc">датчики температури NTC для газових котлів представлені в каталозі Kotel24.

Сумісність

Датчик TP03BH1ZQV Ø12 мм використовується в системах газових котлів, розрахованих на накладний NTC із характеристикою 10 кОм та встановленням на трубку діаметром 12 мм.

Застосування підтверджено, зокрема, у таких моделях:

Hermann:

• Supermicra 24 SE;
• Micra 2 24 SE.

Датчик TP03BH1ZQV також зустрічається як сумісний або такий, що застосовується в обладнанні Sime, Protherm, Baxi, Immergas, Beretta, Rens та інших виробників. Однак наявність деталі в асортименті запчастин відповідного бренду сама по собі не означає сумісність з усіма моделями.

Тому перед замовленням обов’язково потрібно перевірити маркування старого датчика, характеристику NTC, діаметр трубки та роз’єм.

Для обладнання Hermann також можна переглянути href="/ua/catalog/sensor-hermann">датчики для котлів Hermann.

Артикул

Основне маркування:

TP03BH1ZQV

Виробник датчика — Sit.

Важливо не плутати його з подібним датчиком:

TP01BH1RQV — Ø18 мм.

Попри схожу конструкцію та роз’єм, ці варіанти відрізняються діаметром металевої кліпси й призначені для встановлення на трубки різного розміру.

Характеристики

• виробник — Sit;
• тип — температурний датчик NTC;
• виконання — накладне;
• опір — 10 кОм при 25 °C;
• монтажний діаметр — 12 мм;
• кріплення — металева кліпса;
• маркування — TP03BH1ZQV;
• підключення — двоконтактне;
• принцип роботи — зменшення опору зі збільшенням температури;
• призначення — контроль температури теплоносія або води контуру котла.

Ознаки несправності

На можливу несправність NTC-датчика можуть вказувати:

• некоректне відображення температури;
• перегрівання води;
• недостатнє нагрівання теплоносія;
• нестабільна температура ГВП;
• занадто часте вмикання та вимикання пальника;
• поява помилки температурного датчика;
• обрив електричного кола;
• коротке замикання;
• стрибкоподібна зміна опору;
• механічне пошкодження корпусу або контактів.

Подібні симптоми можуть бути пов’язані не лише з NTC. Під час діагностики також необхідно перевірити проводку, роз’єми, циркуляцію води, стан теплообмінника та роботу електронної плати.

Як перевірити датчик TP03BH1ZQV

Перевірку виконують мультиметром у режимі вимірювання опору.

За температури близько 25 °C опір справного датчика має становити приблизно 10 кОм. Під час нагрівання опір NTC має плавно зменшуватися.

Якщо мультиметр показує обрив, коротке замикання або значення змінюється стрибками, датчик потрібно додатково перевірити та, у разі підтвердження несправності, замінити.

Як правильно підібрати

Під час підбору накладного датчика необхідно перевірити:

• точну модель котла;
• маркування — TP03BH1ZQV;
• номінальний опір — 10 кОм при 25 °C;
• діаметр труби — 12 мм;
• конструкцію кліпси;
• форму та кількість контактів роз’єму.

Особливо важливо перевірити діаметр. Для труби 12 мм потрібен TP03BH1ZQV, тоді як подібний TP01BH1RQV розрахований на Ø18 мм.

Не рекомендується підбирати NTC лише за зовнішнім виглядом. Навіть однакові за формою температурні датчики можуть мати іншу характеристику опору, через що електронна плата неправильно визначатиме температуру.

Інші href="/ua/catalog/datchiki-kotlov">датчики газових котлів можна підібрати за брендом, серією, моделлю обладнання та артикулом встановленої деталі.

Справний Sit TP03BH1ZQV забезпечує коректну передачу даних про температуру на електронну плату та допомагає котлу правильно регулювати нагрівання води.
