Накладний датчик котла NTC з кліпсою 18 TP01BH1RQV

Накладний температурний датчик NTC 18 мм TP01BH1RQV

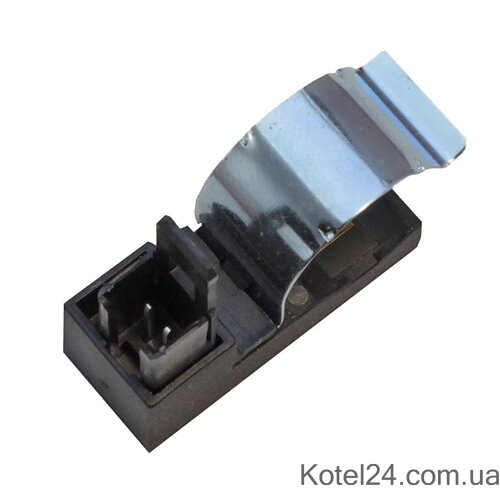

Датчик NTC TP01BH1RQV призначений для вимірювання температури теплоносія в газовому котлі. Це накладний температурний датчик, який фіксується металевою кліпсою безпосередньо на трубці діаметром 18 мм і передає інформацію про температуру на електронну плату керування.

Чутливим елементом є NTC-термістор: зі збільшенням температури його електричний опір зменшується. Номінальний опір датчика становить 10 кОм при 25 °C.

Така конструкція не потребує безпосереднього контакту датчика з теплоносієм — температура визначається через поверхню трубки.

Інші href="/ua/catalog/temperature-sensor-ntc">температурні датчики NTC для газових котлів представлені в окремому розділі каталогу Kotel24.

Сумісність

Датчик TP01BH1RQV Ø18 мм використовується, зокрема, у газових котлах Teplowest.

Teplowest Econom:

• Econom АГО 18 В;
• Econom АГО 18 С;
• Econom АГО 24 В;
• Econom АГО 24 С;
• Econom АГО 30 В;
• Econom АГО 30 С.

Teplowest Optima / Optima+:

• Optima АГД 24 В;
• Optima АГД 24 С;
• Optima+ АГД 18 ВМ;
• Optima+ АГД 18 СМ;
• Optima+ АГД 24 ВМ;
• Optima+ АГД 24 СМ;
• Optima+ АГД 30 ВМ;
• Optima+ АГД 30 СМ.

Датчик із маркуванням TP01BH1RQV також зустрічається як такий, що застосовується в обладнанні Termet. Однак перед замовленням датчика для котла цього виробника необхідно звірити встановлену деталь за маркуванням, опором, діаметром трубки та роз’ємом.

Не слід вважати датчик універсальним лише через збіг діаметра кріплення. Для коректної роботи електронної плати керування має збігатися характеристика NTC.

Артикули

Основне маркування:

TP01BH1RQV

Додатковий номер, що зустрічається для цього виконання:

1060.00.90.00

Під час заміни бажано звірити маркування безпосередньо на старому датчику.

Характеристики

• тип — температурний датчик NTC;
• конструкція — накладна;
• номінальний опір — 10 кОм при 25 °C;
• характеристика термістора — B ≈ 3435;
• діаметр трубки для встановлення — 18 мм;
• кріплення — металева кліпса;
• підключення — двоконтактне;
• принцип роботи — зменшення опору при підвищенні температури;
• контрольоване середовище — теплоносій системи опалення;
• маркування — TP01BH1RQV.

У каталозі також представлені інші href="/ua/catalog/datchiki-kotlov">датчики газових котлів із різними електричними характеристиками та варіантами кріплення.

Ознаки несправності датчика NTC

На можливу несправність температурного датчика можуть вказувати:

• котел неправильно визначає температуру теплоносія;
• фактична температура помітно відрізняється від показаної;
• пальник вимикається надто рано або довго не вимикається;
• відбуваються часті цикли запуску та зупинки пальника;
• котел недостатньо нагріває воду або допускає перегрівання;
• з’являється помилка температурного датчика;
• опір датчика не змінюється під час нагрівання;
• мультиметр показує обрив або коротке замикання;
• пошкоджено роз’єм, корпус або контактну поверхню датчика.

Подібні симптоми не завжди свідчать про несправність саме NTC. Причиною також можуть бути поганий контакт роз’єму, пошкодження проводки, порушення циркуляції теплоносія, забруднення теплообмінника або несправність електронної плати.

Як перевірити NTC TP01BH1RQV

Первинна перевірка виконується мультиметром у режимі вимірювання опору.

За температури близько 25 °C справний TP01BH1RQV повинен мати опір приблизно 10 кОм. Під час поступового нагрівання опір має плавно зменшуватися.

Якщо прилад показує обрив, коротке замикання або опір змінюється стрибками, датчик необхідно додатково перевірити та, у разі підтвердження несправності, замінити.

Для точної діагностики бажано порівнювати отримані значення з характеристикою NTC відповідного типу.

Як правильно підібрати

Під час вибору заміни необхідно одночасно перевірити:

• маркування старої деталі — TP01BH1RQV;
• модель газового котла;
• номінал NTC — 10 кОм при 25 °C;
• діаметр посадкового місця — 18 мм;
• форму двоконтактного роз’єму;
• конструкцію металевої кліпси.

Особливо важливо не переплутати цю модель із зовні схожим накладним датчиком для трубки меншого діаметра, наприклад 12 мм.

Підбір лише за зовнішнім виглядом може призвести до неправильного вимірювання температури навіть у тому випадку, якщо новий датчик фізично встановлюється на котел.

Інші href="/ua/catalog/komplektuyuschie-gazovogo-kotla">комплектуючі для газових котлів можна підібрати за виробником, моделлю обладнання та заводським номером деталі.

Після встановлення справного NTC TP01BH1RQV електронна плата керування знову отримує коректні дані про температуру теплоносія, що дає змогу котлу правильно керувати роботою пальника та підтримувати встановлений температурний режим.
