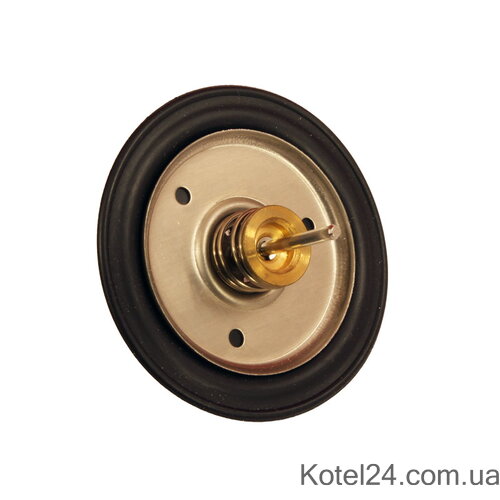

Мембрана триходового клапана Hermann, Sime 40300010

Мембрана триходового клапана Hermann Micra 2 / Sime 40300010

Мембрана триходового клапана 40300010 призначена для ремонту гідравлічного перемикального вузла газових котлів Hermann Micra 2, а також низки моделей Sime Format.zip і Format.zip 5.

Мембрана встановлюється всередині гідравлічної частини триходового клапана та бере участь у переміщенні механізму під час зміни тиску води. Завдяки цьому клапан правильно перемикає потік теплоносія між режимами опалення та приготування гарячої води.

У разі втрати еластичності, деформації або розриву мембрани триходовий клапан може перестати повністю перемикатися між контурами. Якщо корпус та інші елементи клапана справні, заміна мембрани дає змогу відновити роботу вузла без придбання триходового клапана в зборі.

Сумісність

Мембрана 40300010 застосовується в газових котлах:

Hermann:

• Micra 2 — модифікації з відповідним гідравлічним триходовим клапаном.

Sime Format.zip:

• Format.zip 25 BF TS;
• Format.zip 25 Solar;
• Format.zip 5-25 BF IT;
• Format.zip GGF 23 BF;
• інші виконання Format.zip із триходовим вузлом такого типу.

Перед замовленням обов’язково рекомендується порівняти форму старої мембрани та конструкцію встановленого клапана, оскільки в різних поколіннях котлів Hermann і Sime використовуються різні гідравлічні вузли.

Інші деталі можна підібрати в розділі триходові клапани Hermann.

Артикули

• основний артикул — 40300010;
• тип деталі — мембрана триходового клапана.

Не слід автоматично вважати 40300010, 40300011 і 6153101 повністю однаковими деталями. Це різні позначення мембран і виконань гідравлічного вузла, тому перед заміною необхідно порівняти конструкцію старої деталі.

Характеристики

• тип — мембрана / діафрагма триходового клапана;
• артикул — 40300010;
• матеріал — гума;
• зовнішній діаметр — приблизно 73 мм;
• сумісні бренди — Hermann, Sime;
• основні серії — Micra 2, Format.zip, Format.zip 5;
• призначення — відновлення роботи гідравлічного триходового клапана.

Мембрана працює в умовах постійних циклів нагрівання, охолодження та зміни тиску води, тому з часом матеріал поступово втрачає початкову еластичність.

Інші варіанти можна переглянути в розділі мембрани триходового клапана котлів.

Ознаки несправності мембрани

На зношення або пошкодження мембрани можуть вказувати:

• котел погано перемикається з опалення на ГВП;
• гаряча вода нагрівається нестабільно;
• після відкривання крана ГВП радіатори продовжують нагріватися;
• перемикання відбувається із затримкою;
• шток триходового клапана має недостатній хід;
• мембрана стала жорсткою або деформувалася;
• з’явилися тріщини або розриви гуми;
• триходовий клапан не повертається в робоче положення.

Подібні симптоми також можуть виникати через забруднення клапана, зношення штока, втулки або ущільнень. Тому перед заміною рекомендується перевірити стан усього гідравлічного механізму.

Як правильно підібрати мембрану

Перед покупкою необхідно перевірити:

1. бренд котла — Hermann або Sime;
2. серію — Micra 2, Format.zip або Format.zip 5;
3. точну модель котла;
4. конструкцію триходового клапана;
5. діаметр старої мембрани;
6. наявність і конструкцію штока;
7. артикул — 40300010.

Оптимальна схема підбору:

бренд → серія котла → точна модель → триходовий клапан → форма мембрани → 40300010.

Не рекомендується підбирати цю запчастину лише за зовнішнім діаметром: мембрани схожого розміру можуть відрізнятися профілем, центральною частиною та способом взаємодії зі штоком.

Інші ремонтні комплектуючі представлені в розділі запчастини для котлів Sime.

Оригінал та аналог

40300010 — каталожне позначення мембрани, що застосовується у відповідному триходовому гідравлічному вузлі котлів Hermann і Sime.

Під час вибору аналога необхідно порівняти діаметр, профіль гумової діафрагми, центральну частину та виконання штока.

Перед складанням рекомендується очистити гідравлічний вузол, перевірити вільне переміщення штока та стан інших ущільнень. Якщо корпус або механічні елементи триходового клапана мають значне зношення, однієї заміни мембрани може бути недостатньо.
