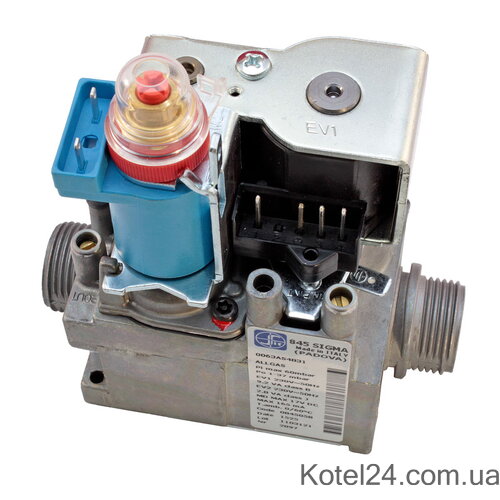

Газовий клапан котла SIT 845 SIGMA 0.845.058

Газовий клапан - зв'язка, яка відповідає за надійну, правильну і постійну роботу газового котла. За своєю будовою газовий клапан може бути з модуляційною котушкою і без. Виходячи з конфігурації, газові котли можуть укомплектовуватися різноманітними газовими клапанами.

Газовий клапан оснащений замикаючими магнітоелектричними котушками та однією модуляційною. Модуляційні котушки залежно від варіантів газового клапана різні, відрізняються кольором і технічними параметрами. З використанням модуляційної котушки налаштовується прохідний переріз газового клапана і тиск газу.

На модуляційну котушку подається струм, величина постійного електричного струму змінюється платою керування обладнання. Пара замикаючих котушок зведені в один соленоїдний вузол і копіюють функції одна одної. У період увімкнення на соленоїдну магнітоелектричну котушку подається напруга 230В. У газових клапанах SIT модуляційна котушка з заводу не постачається як окрема запасна частина, проте окремо постачається блокувальний електромагнітний соленоїд. У разі поломки модуляційної котушки потрібно придбати газовий клапан у повному зборі.

Газовий клапан SIT 845 Sigma. Перевірений часом, універсальний вузол для передавання та регулювання витрати газу. Оснащений двома автоматичними відсікаючими вентилями та стабілізатором тиску газу. Характерною особливістю моделі SIT 845 Sigma став факт наявності досконалої гальванічної модуляції, це дає можливість реалізовувати плавну зміну потужності газового пристрою.

Опис газового клапана SIT 845 Sigma:

Два автоматизовані запірні клапани.
Досконала гальванічна автомодуляція потужності.
За умови, що потік газу або електроенергії переривається, тиск пружини гарантує автоматичне закриття клапани. Регулювання вихідного тиску виконується сервомеханізмом.

Завдання газового клапана - подача на пальник такого об'єму газу, який потрібен для підтримки заданої температури в робочому профілі обладнання. Регулювання газового клапана виконується автоматично з електричної плати обладнання. Постійне перетворення 1-37 mbar (модулятор знаходиться в горизонтальному розташуванні).

Завдяки своїм невеликим габаритам, простому підключенню, широкому робочому спектру та унікальним показникам цей клапан заслужив високу репутацію серед компаній-виробників газових котлів з потужністю до 40 кВт. Відомий прилад сьогодні можна побачити як в імпортній продукції, так і в теплогенераторах російського випуску.

Газовий клапан sit 845 sigma - специфіки системи:

Виконаний в алюмінієвому блоці.
Містить два електромагнітні блокувальні вентилі та допоміжний відділ із сервомеханізмом, що гарантують:
o хорошу надійність в експлуатації;

o стабільний тиск на виході (в sit 845 sigma ймовірне регулювання найбільшого і найменшого вихідного тиску);

o рівномірність подачі газу;

o досконалу гальванічну модуляцію ефективності газу.

Принцип роботи газового клапана SIT 845 Sigma

Газовий клапан містить два блокувальні магнітоелектричні клапани.
При подачі електроживлення на котушку (EV1) відкривається перший автогенний клапан.

При надходженні живлення на котушку (EV2) відчиняється другий клапан, і потік газу потрапляє в сервосистему. Нарощування тиску пружини реалізує механічну операцію закриття клапани. Налаштування вихідного тиску виконується сервомеханізмом. Коли вихідний тиск перевищує дозволений тиск модулятора, вентилі регулювання тиску відчиняються, у результаті тиск під основною серво-мембраною падає, перекриваючи головний клапан. Так, вихідний тиск набуває встановленого значення. І навпаки, коли вихідний тиск менший за задане значення, клапан регулювання тиску зачиняється, внаслідок цього серво тиск збільшується, відкриваючи головний клапан.

Так, SIT 845 Sigma використовується в газових котлах таких виробничих моделей: Ariston, Beretta, Bosch, Demrad, Eurotherm, Hermann, Immergas, Ferroli, Росс, та ін.

Експлуатаційні параметри газового клапана SIT Sigma 0.845.058.

• Найбільший вхідний тиск газу: 60 м Бар
• Зона робочої температури: 0-60 С
• Гальванічне налаштування модуляції струменя газу: постійне.
• Два майже безшумні автоматичні клапани увімкнення/вимкнення
• EV1 клас В. 220-240 V 50 Hz
• EV2 клас J. 220-240 V 50 Hz
• Механізм окремої модуляції - налаштовуваний об'єм вихідного тиску газу: 3…50 м Бар, мін., тиск 2…45 м Бар.
• Підключення ввід / вихід газу: різьба зовнішня, G/4
• Робоче розташування: будь-яке
• Застосовуваний газ (сім'ї): I, II та III
• Колір модуляційної котушки: синій
• Напруга на відсікаючих клапанах: 220В
• Живлення модуляційної котушки: 17 В, 165 м А (пост. струм)
