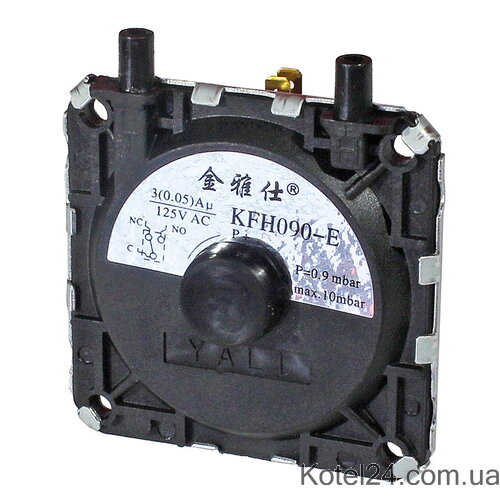

Датчик тяги для газового котла колонки - пресостат універсальний

Універсальний пресостат для газового котла та колонки

Датчик тяги, або пресостат, контролює роботу системи димовидалення в турбованому газовому котлі чи газовій колонці. Триконтактне реле реагує на зміну тиску повітря, створеного вентилятором, і передає сигнал платі керування. Якщо тяга недостатня або вентилятор не забезпечує потрібний режим, автоматика блокує подачу газу та запуск пальника.

Для чого потрібен пресостат

У закритій камері згоряння безпечна робота обладнання залежить від правильного відведення продуктів згоряння та надходження повітря. Пресостат контролює цей процес через силіконові трубки, під’єднані до повітряного каналу або вентилятора. Коли тиск досягає заданого значення, контакти реле перемикаються, дозволяючи котлу або колонці продовжити цикл запуску.

Для цієї моделі заявлений тиск спрацювання становить 0,9 mbar, максимальний допустимий показник — 10 mbar. Максимальне значення не є робочим тиском системи, а вказує на межу, перевищення якої може спричинити механічне пошкодження деталі.

Ознаки несправності датчика тяги

• котел або колонка не запускається, хоча живлення та подача газу є;
• пальник запалюється і швидко гасне;
• обладнання періодично переходить у помилку, особливо під час роботи вентилятора;
• вентилятор працює, але плата не отримує підтвердження достатньої тяги;
• запуск відбувається лише після кількох спроб або після перезапуску котла.

Такі симптоми не завжди означають несправність саме пресостату. Причиною можуть бути засмічений димохід, конденсат у трубках, пошкодження шлангів, несправність вентилятора або електронної плати. Перед заміною потрібно перевірити всю систему.

Сумісність і правильний підбір

Пресостат позиціонується як універсальний датчик для навісного турбованого газового обладнання, але універсальність не означає автоматичну сумісність з кожним котлом чи колонкою. Перед замовленням порівняйте стару деталь за кількома параметрами:

• кількість контактів і схема їх перемикання;
• тиск спрацювання, зазначений на корпусі або в документації обладнання;
• кількість і розташування штуцерів для під’єднання трубок;
• тип підключення проводів, форму корпусу та спосіб кріплення;
• маршрут трубок і напрямок підключення до вентилятора.

Особливо важливо врахувати налаштування оригінального реле. Якщо попередній датчик контролював димовидалення при тиску не більше 0,5 mbar, заміну потрібно погодити з параметрами конкретного обладнання. Для точного підбору підготуйте фото старого пресостату, його маркування, роз’ємів і підключених трубок.

Переваги своєчасної заміни

Справний датчик тяги відновлює коректну взаємодію вентилятора та плати керування, тому котел або колонка запускається без зайвих перезапусків і аварійних блокувань. Заміна пресостату часто вигідніша, ніж придбання вентилятора чи іншого вузла в зборі: якщо вентилятор створює потрібний тиск, а проблема полягає в контактах або мембрані реле, немає потреби міняти справні деталі.

Після правильно виконаного ремонту користувач отримує стабільніший запуск обладнання, коректний контроль димовидалення та збереження штатного захисту від роботи при недостатній тязі.

Рекомендації щодо встановлення

Монтаж слід виконувати тільки на вимкненому та знеструмленому обладнанні, перекривши подачу газу. Перед демонтажем позначте дроти й трубки, щоб не переплутати їх під час підключення. Перевірте, чи немає тріщин, заломів або конденсату в імпульсних трубках, а також очистіть штуцери від забруднень.

Після встановлення необхідно перевірити герметичність з’єднань, запуск вентилятора, перемикання контактів і роботу котла в штатному режимі. Неправильне підключення пресостату може не лише спричинити помилки, а й порушити систему безпеки. Тому діагностику та монтаж газового обладнання бажано доручити кваліфікованому майстру.

Порада спеціаліста

Не встановлюйте датчик лише за зовнішньою схожістю. Зіставте тиск спрацювання, контакти та схему підключення з рідною деталлю. Якщо ви не впевнені, чи несправний саме пресостат, спочатку перевірте тягу, вентилятор і трубки — це допоможе уникнути повторної поломки.

Замовляйте універсальний пресостат для газового котла або колонки, якщо характеристики старого датчика збігаються з параметрами цієї моделі. За потреби надайте дані обладнання та фото встановленої деталі — це допоможе підібрати сумісний варіант для безпечного ремонту.
