Датчик бойлера котла NTC з проводом 8434260

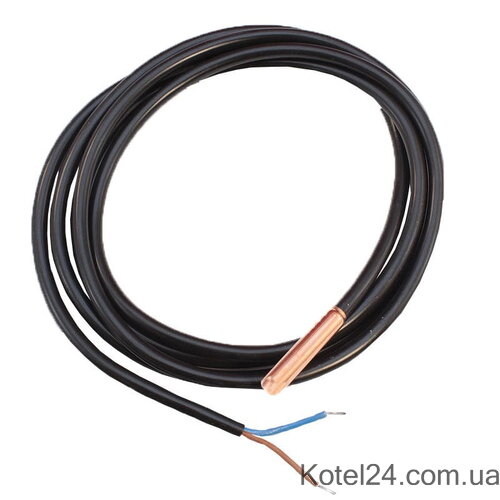

Датчик температури NTC Baxi 8434260 із проводом для ГВП і бойлера

Датчик температури NTC Baxi 8434260 призначений для вимірювання температури води в контурі ГВП або бойлері газового котла. Термістор змінює електричний опір залежно від температури та передає відповідний сигнал на електронну плату керування.

За отриманими даними автоматика котла контролює нагрівання води й підтримує задану температуру. Датчик виконаний із довгим з’єднувальним проводом, що дає змогу встановлювати чутливий елемент безпосередньо у штатне посадкове місце бойлера або гідравлічного вузла.

Інші датчики температури котлів NTC представлені в окремому розділі каталогу Kotel24.

Сумісність

Датчик Baxi 8434260 застосовується в різних котлах і бойлерах Baxi, зокрема:

Baxi Luna:

• Luna-3 1.310 Fi;
• Luna-3 Comfort 1.310 Fi;
• Luna-3 Comfort 1.240 Fi;
• Luna-3 Comfort 1.240 i.

Baxi Nuvola:

• Nuvola 3 140 Fi;
• Nuvola 3 240 Fi;
• Nuvola 3 280 Fi;
• Nuvola 3 240 i;
• Nuvola 3 280 i.

Baxi Slim:

• SLIM 2.230 i;
• SLIM 2.260 Fi;
• SLIM 2.300 i;
• SLIM 2.300 Fi.

Бойлери Baxi:

• UB 80;
• UB 120;
• SLIM UB 80;
• SLIM UB 120.

Один і той самий датчик може застосовуватися в кількох модифікаціях перелічених моделей, тому під час замовлення бажано додатково звірити заводський код котла та артикул встановленої деталі.

Запчастини для обладнання цього виробника також представлені в розділі запчастини для газових котлів Baxi.

Артикули

Основний каталожний номер:

8434260

У каталогах Baxi деталь також позначається як:

TEMPERATURE SENSOR – DHW

Тобто це температурний датчик контуру гарячого водопостачання або бойлера.

Під час підбору рекомендується насамперед орієнтуватися на артикул 8434260, оскільки зовні схожі NTC-датчики можуть мати інші характеристики опору та відрізнятися довжиною проводу.

Характеристики

• тип: температурний датчик NTC;
• призначення: контроль температури ГВП / бойлера;
• опір: 10 кОм;
• довжина проводу: 1,7 м;
• виконання: занурювальний датчик із проводом;
• виробник обладнання: Baxi;
• артикул: 8434260.

Інші датчики котлів Baxi можна переглянути у спеціалізованому розділі каталогу.

Ознаки несправності датчика NTC

Перевірка датчика температури може знадобитися за таких симптомів:

• котел неправильно визначає температуру гарячої води;
• вода перегрівається або не нагрівається до встановленої температури;
• пальник вимикається надто рано під час нагрівання бойлера;
• температура ГВП помітно відрізняється від заданого значення;
• котел видає помилку датчика температури;
• опір датчика не відповідає зміні температури;
• пошкоджено провід або контактний роз’єм.

Подібні симптоми не завжди свідчать про несправність самого NTC-датчика. Перед заміною бажано перевірити проводку, роз’єми та стан електронного керування котла.

Як правильно підібрати датчик

Основний критерій підбору — каталожний номер 8434260. Додатково необхідно враховувати:

• точну модель котла;
• модифікацію обладнання;
• заводський код котла;
• призначення датчика — ГВП або бойлер;
• опір NTC;
• довжину проводу;
• тип чутливого елемента та підключення.

Якщо маркування старого датчика збереглося, краще звірити його з номером 8434260. Для котлів однієї серії можуть використовуватися різні температурні датчики опалення та ГВП, тому підбирати деталь лише за зовнішнім виглядом не рекомендується.

Оригінал або аналог

Датчик 8434260 використовується як NTC-сенсор температури води в системах Baxi. Під час вибору аналога необхідно, щоб збігалися не лише розміри та роз’єм, а й характеристика термістора.

Датчик з іншим опором може передавати на електронну плату керування неправильні дані про температуру, тому найнадійніший спосіб підбору — збіг артикула та технічних параметрів.
