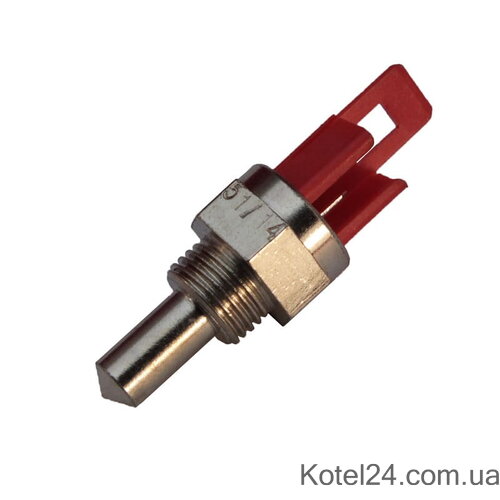

Датчик котла NTC Bitron

Занурювальний температурний датчик NTC Bitron TS100

Bitron TS100 — занурювальний NTC-датчик температури, призначений для контролю температури теплоносія в газовому котлі. Датчик встановлюється безпосередньо в гідравлічний контур і передає платі керування інформацію про зміну температури води.

Принцип роботи ґрунтується на зміні електричного опору NTC-термістора залежно від температури. За отриманими даними електронна плата регулює роботу пальника та підтримує заданий температурний режим котла.

Сумісність

Датчик Bitron TS100 застосовується в різних моделях газових котлів таких торгових марок:

• Hermann;
• Beretta;
• Immergas;
• Nova Florida;
• Fondital;
• Sime;
• Demrad;
• Baxi;
• Westen;
• Protherm;
• Termet.

Зокрема, датчик такого типу використовується в котлах Sime Format.Zip та інших моделях, де передбачено занурювальний NTC-датчик із відповідною різьбою та температурною характеристикою.

Оскільки один і той самий бренд може використовувати кілька типів NTC-датчиків, перед замовленням обов’язково потрібно порівняти різьбу, форму корпусу, роз’єм і маркування встановленої деталі.

Артикули

Основне маркування:

• Bitron TS100

Додатково для датчиків цього виконання зустрічається каталожний номер:

• 6231350

Під час підбору бажано орієнтуватися на маркування TS100 і конструкцію встановленого датчика.

Характеристики

• виробник: Bitron;
• тип: температурний датчик NTC;
• виконання: занурювальне;
• принцип роботи: NTC-термістор;
• різьба підключення: 1/8 G;
• номінальний опір: близько 10 кОм за 25 °C;
• призначення: вимірювання температури теплоносія;
• місце встановлення: гідравлічний контур газового котла;
• артикул/маркування: TS100.

Датчик безпосередньо контактує з теплоносієм, тому під час його заміни також необхідно перевірити стан ущільнення.

Ознаки несправності NTC-датчика

На несправність або некоректну роботу температурного датчика можуть вказувати:

• котел неправильно визначає температуру води;
• пальник вмикається та вимикається надто часто;
• котел швидко переходить у режим перегріву;
• температура на дисплеї помітно відрізняється від фактичної;
• котел не запускає пальник за холодного теплоносія;
• з’являються помилки, пов’язані з температурним датчиком;
• опір датчика не змінюється під час нагрівання або змінюється стрибкоподібно.

Подібні симптоми також можуть виникати через несправність проводки, роз’ємів або плати керування, тому перед заміною бажано перевірити електричне коло датчика.

Як правильно підібрати

Перед придбанням Bitron TS100 рекомендується перевірити:

1. маркування старого датчика — TS100;
2. різьбу підключення — 1/8 G;
3. форму занурювальної частини;
4. тип електричного роз’єму;
5. опір NTC за кімнатної температури;
6. точну модель газового котла.

Не слід обирати датчик лише за зовнішнім виглядом: схожі NTC-сенсори Bitron можуть мати іншу температурну характеристику та не завжди є взаємозамінними.

Інші варіанти можна переглянути в категорії датчики температури котлів NTC та в загальному розділі датчики газових котлів.

Bitron TS100 — широко застосовуваний занурювальний температурний датчик для газових котлів різних виробників, але остаточна сумісність визначається маркуванням, різьбою та електричними параметрами встановленого сенсора.
