Трубка вентури вентилятора газового котла

Трубка Вентури вентилятора газового котла

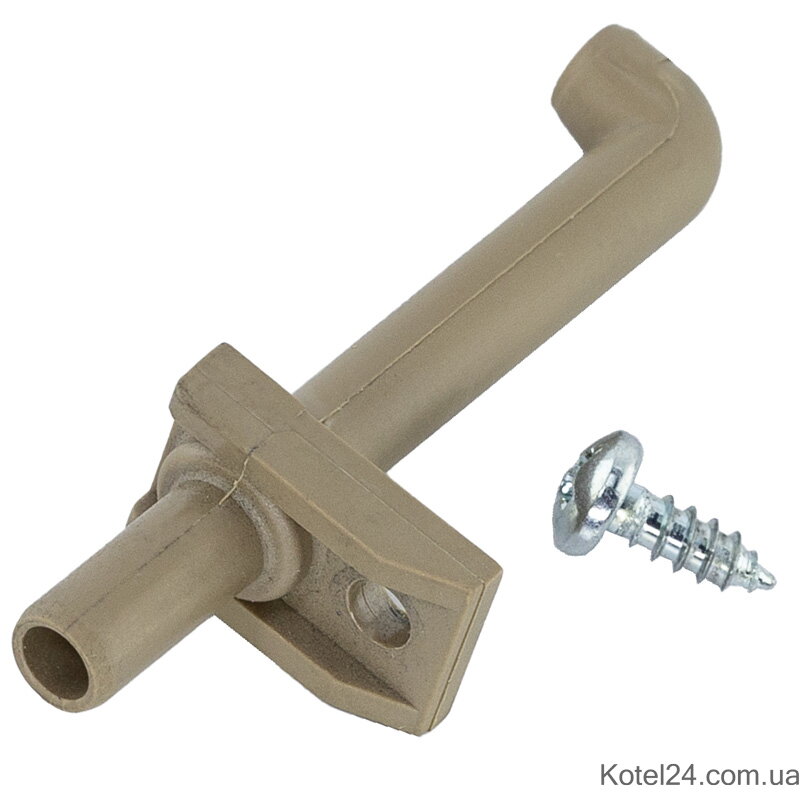

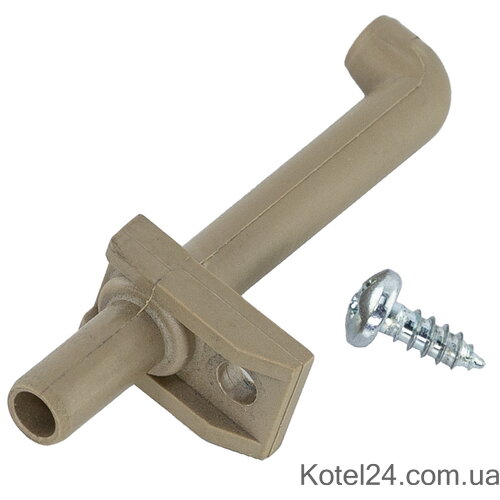

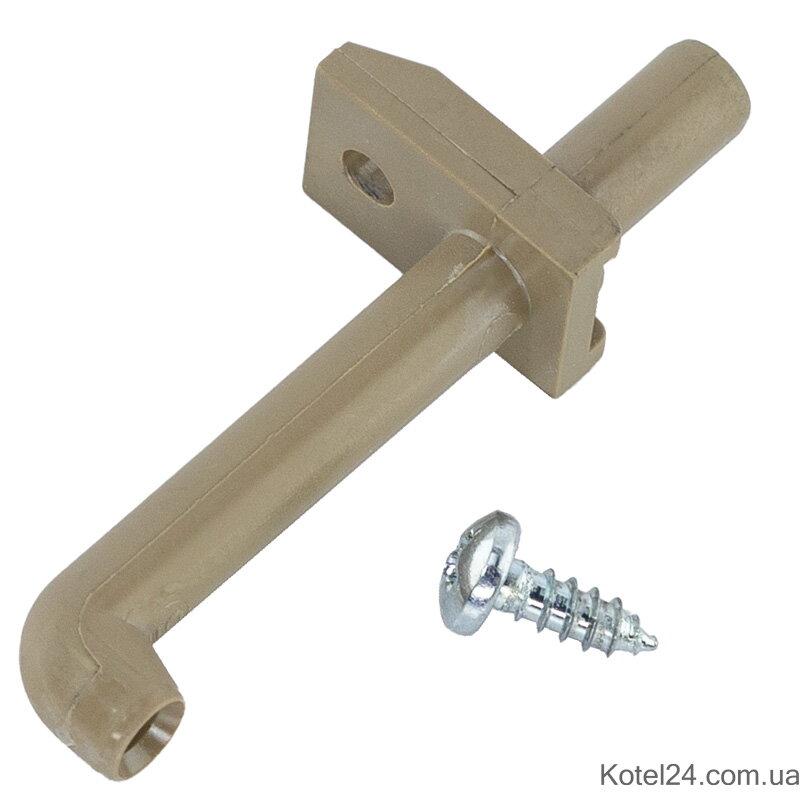

Трубка Вентури вентилятора газового котла — это элемент узла подачи воздуха и контроля работы вентилятора в котлах с закрытой камерой сгорания. Деталь формирует перепад давления при движении воздушного потока и передаёт его через подключённые силиконовые или иные соединительные трубки к датчику давления либо системе управления. По этому сигналу автоматика контролирует работу вентилятора и подтверждает наличие необходимого воздушного потока перед запуском горелки.

Для чего нужна трубка Вентури

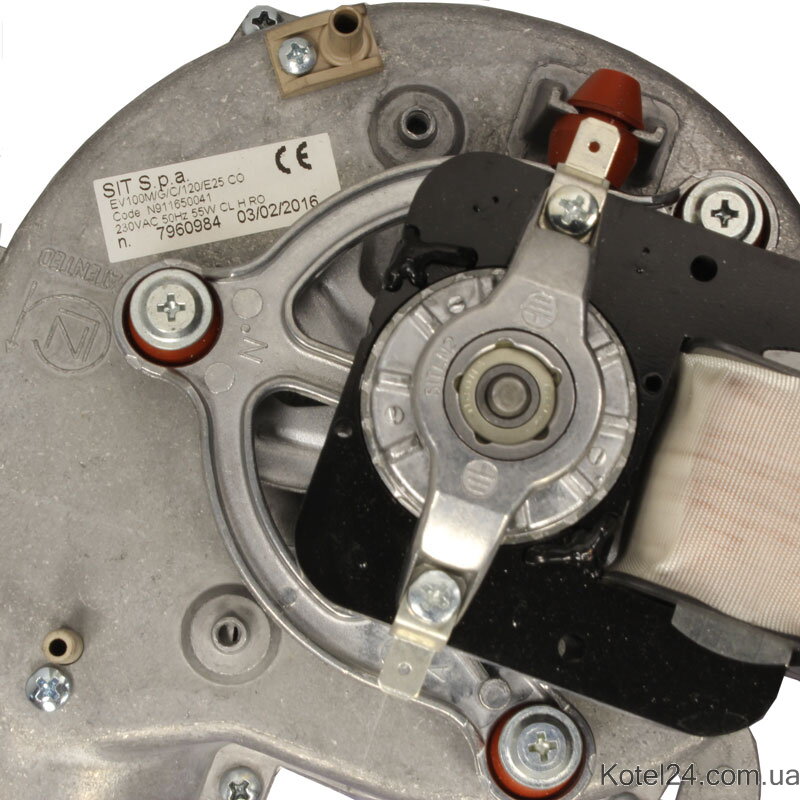

Вентури-трубка устанавливается в воздушном тракте вентилятора и работает совместно с прессостатом, датчиком разрежения, соединительными трубками и платой управления котла. При исправной детали давление в контрольных точках соответствует расчётному, поэтому автоматика получает корректный сигнал о работе вентилятора.

Геометрия трубки, положение штуцеров и герметичность соединений имеют принципиальное значение. Даже небольшая трещина, засор или неправильное подключение может привести к искажению показаний датчика. В результате котёл способен работать нестабильно, не запускаться или отключаться по ошибке контроля воздуха и удаления продуктов сгорания.

Когда требуется замена

Проверить трубку Вентури рекомендуется при появлении неисправностей, связанных с вентилятором или контролем воздушного потока. На возможную проблему могут указывать:

• котёл не запускается после команды на отопление или приготовление горячей воды;
• вентилятор включается, но горелка не получает разрешение на розжиг;
• оборудование запускается и вскоре отключается с ошибкой прессостата или контроля тяги;
• работа вентилятора стала нестабильной, появились повторяющиеся срывы запуска;
• на трубке заметны трещины, заломы, деформация, следы перегрева или загрязнения;
• соединения с контрольными трубками потеряли герметичность.

Такие симптомы не всегда связаны именно с трубкой: причиной также могут быть неисправный вентилятор, прессостат, загрязнение дымохода или воздуховода, повреждение соединительных шлангов и проблемы с электропитанием. Поэтому перед заменой необходимо выполнить диагностику всего узла.

Совместимость и как проверить подбор

Универсальный подбор только по названию детали нежелателен. Трубка Вентури должна соответствовать конкретному вентилятору и системе контроля давления, установленной в газовом котле. Перед оформлением заказа сравните старую деталь с представленной на странице по форме, расположению и диаметру штуцеров, направлению воздушного канала, габаритам и способу крепления.

Также необходимо сопоставить модель котла, маркировку вентилятора и техническую документацию оборудования. Если на установленной трубке есть обозначения, их следует проверить вместе с фотографией детали. При отсутствии точных данных отправьте специалисту модель котла, фото вентилятора и старой трубки, а также снимок мест подключения. Это поможет избежать покупки внешне похожей, но неподходящей детали.

Преимущества своевременной замены

Замена повреждённой трубки Вентури позволяет восстановить корректную передачу сигнала о перепаде давления, если остальные компоненты системы исправны. После ремонта котёл получает возможность штатно контролировать работу вентилятора и выполнять предусмотренную последовательность запуска.

Покупка отдельной трубки часто выгоднее замены вентилятора в сборе: не требуется менять исправный электродвигатель, корпус и другие рабочие элементы узла. Это снижает затраты на ремонт и позволяет устранить конкретную причину неисправности без лишнего вмешательства в конструкцию котла. При этом экономия оправдана только после проверки, что вентилятор, датчик давления и соединительные трубки находятся в рабочем состоянии.

Рекомендации по установке

Монтаж газового оборудования должен выполнять специалист, знакомый с устройством конкретной модели котла. Перед началом работ отключают электропитание и перекрывают газ в соответствии с инструкцией производителя. Снятие старой детали выполняют аккуратно, чтобы не повредить штуцеры вентилятора и подключённые трубки.

При установке важно сохранить правильное направление воздушного потока, положение трубки и схему подключения контрольных линий. Соединения должны быть чистыми, плотно установленными и герметичными, без перегибов и натяжения шлангов. После монтажа проверяют работу вентилятора, отсутствие утечек воздуха и корректное прохождение котлом штатного цикла запуска. Нельзя изменять настройки газового клапана или системы безопасности без предусмотренной процедуры диагностики.

Совет специалиста

Не заменяйте трубку Вентури только по коду ошибки или по факту отказа котла. Сначала убедитесь, что воздуховод и дымоход не заблокированы, вентилятор развивает необходимую скорость, соединительные трубки не засорены, а прессостат и электрические контакты исправны. Если неисправна только трубка, замена всего вентилятора нецелесообразна.

Подберите трубку Вентури вентилятора по модели котла и установленному узлу, сверив внешний вид и точки подключения. Исправная деталь помогает вернуть стабильную работу системы контроля воздуха, корректный запуск оборудования и безопасное функционирование котла при условии исправности остальных компонентов. Перед покупкой рекомендуется уточнить совместимость по техническим данным и фотографии установленной трубки.
