Теплообменник китайской газовой колонки Roda, Amina, Dion, Selena (с дисплеем)

Теплообменник для китайской газовой колонки Roda, Amina, Dion, Selena

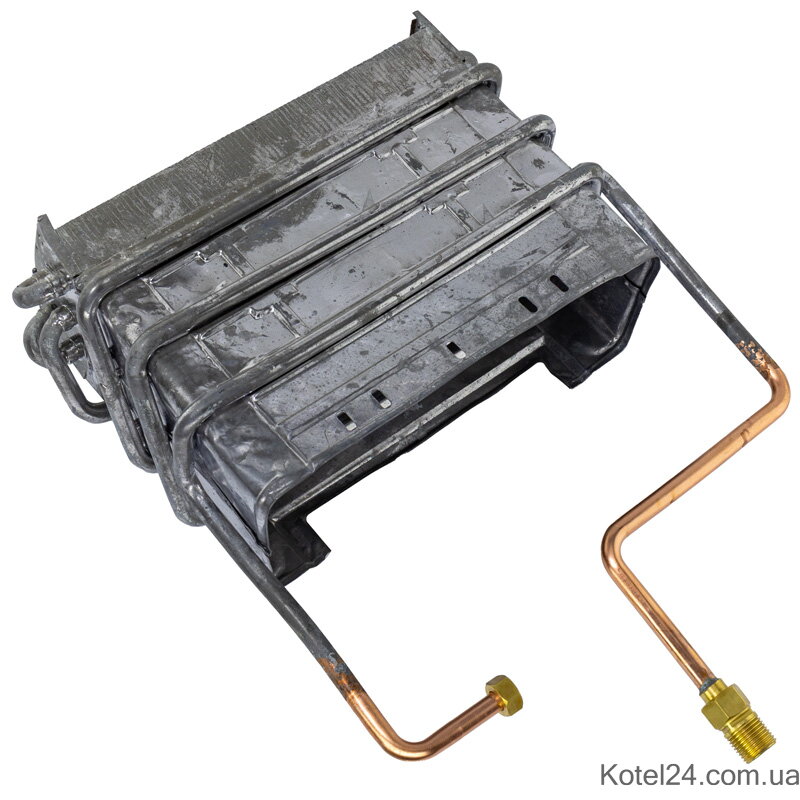

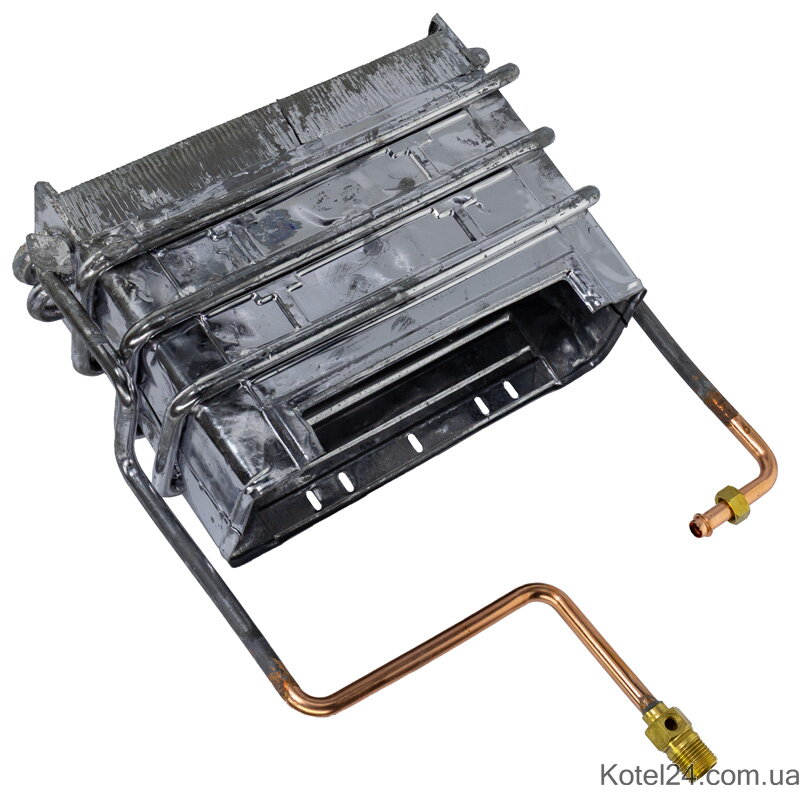

Универсальный медный теплообменник предназначен для нагрева проточной воды в атмосферных дымоходных газовых колонках китайского производства. Деталь устанавливается над основной горелкой и передает тепло от продуктов сгорания воде, проходящей внутри трубок теплообменника.

Данная конструкция применяется в разных марках водонагревателей, поэтому при выборе важнее учитывать не только название производителя колонки, но и размеры теплообменника, расположение патрубков, креплений и способ соединения с водяным блоком.

Другие комплектующие этого типа представлены в разделе запчасти для китайских газовых колонок.

Совместимость

Теплообменник применяется в дымоходных газовых колонках китайского производства аналогичной конструкции, в том числе:

• Roda;
• Amina;
• Dion;
• Selena;
• а также в ряде колонок других торговых марок на общей китайской платформе.

По конструкции деталь относится к теплообменникам для атмосферных колонок семейства ВПГ / JSD с верхним расположением патрубков и резьбовым соединением с гидравлическим узлом.

При совпадении размеров и подключения теплообменник может использоваться в различных моделях колонок Roda, Amina, Dion, Selena и других марок. Из-за большого количества модификаций одного и того же модельного ряда совместимость необходимо проверять непосредственно по установленной детали.

Большой выбор комплектующих для ремонта представлен также в общей категории запчасти для газовых колонок.

Артикулы и обозначения

Основные обозначения, которые встречаются для теплообменников данной конструкции:

• ВПГ-10AE;
• C46.002 — обозначение конструктивно аналогичного универсального теплообменника;
• тип — универсальный теплообменник китайской дымоходной газовой колонки.

Обозначения разных поставщиков могут отличаться, поэтому использовать только артикул для определения совместимости не рекомендуется. Необходимо дополнительно сравнивать размеры и подключения.

Характеристики

• назначение — нагрев проточной воды;
• тип оборудования — газовая колонка;
• тип колонки — атмосферная, дымоходная;
• материал — медь;

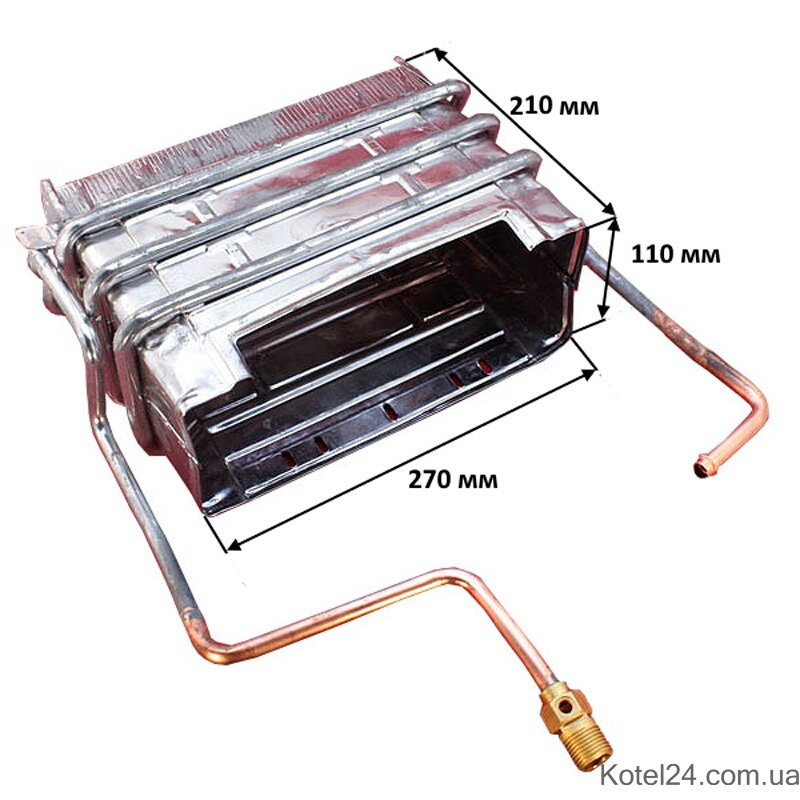

• ширина рабочей части — 270 мм;
• высота — 210 мм;
• глубина — 110 мм;
• подключение к водяному блоку — резьбовое;
• конструкция — трубчатый медный теплообменник с оребрением;
• расположение патрубков — верхнее;
• предусмотрено место для установки датчика температуры/перегрева;
• применение — китайские газовые колонки различных торговых марок.

На одном из патрубков предусмотрено место для установки температурного датчика. Резьбовое соединение с гидравлическим узлом является одним из основных признаков, по которым следует отличать эту модель от похожих теплообменников с фланцевым подключением.

Для колонок аналогичной конструкции используется газо-водяной блок китайской колонки 10–12 л с резьбовым подключением.

Признаки неисправности теплообменника

Проверка или замена теплообменника может потребоваться, если:

• появилась течь воды из трубки или корпуса;
• заметны следы коррозии или окисления;
• образовался прогар;
• колонка стала заметно хуже нагревать воду;
• внутри теплообменника накопилось большое количество накипи;
• при работе слышны характерные звуки локального закипания воды;
• ранее выполненная пайка снова начала протекать.

Причиной недостаточного нагрева не всегда является сам теплообменник, поэтому перед заменой желательно также проверить горелку, давление и проток воды, состояние гидравлического узла и регулировку колонки.

Как правильно подобрать

Для китайских газовых колонок существует большое количество внешне похожих теплообменников, которые отличаются всего несколькими конструктивными деталями.

Перед заказом обязательно сравните:

• габариты старого теплообменника;
• расстояние и расположение патрубков;
• резьбовое или фланцевое соединение с водяным блоком;
• расположение креплений;
• наличие и положение отверстия под температурный датчик;
• форму медных трубок;
• конструкцию нижней и задней части теплообменника.

Если размеры 269 × 220 × 102 мм, расположение трубок и резьбовое подключение совпадают со старой деталью, данный теплообменник может использоваться как совместимая замена.

Оригинал или аналог

Для многих китайских газовых колонок одинаковая конструктивная платформа продавалась под разными торговыми марками. Поэтому такой теплообменник правильнее рассматривать как универсальную совместимую запчасть, а не как оригинальную деталь исключительно для Roda, Amina или Dion.

При подборе определяющими являются размеры, конфигурация патрубков и тип подключения. Совпадение только названия бренда газовой колонки не гарантирует совместимость.

Универсальный медный теплообменник позволяет восстановить нормальный нагрев воды в дымоходной газовой колонке при условии точного совпадения конструкции с установленной деталью.
