Теплообменник 14 пластинчатый Sime Format Zip BF 17B1951409

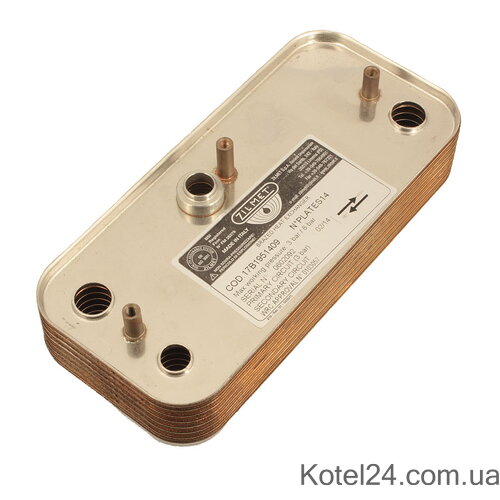

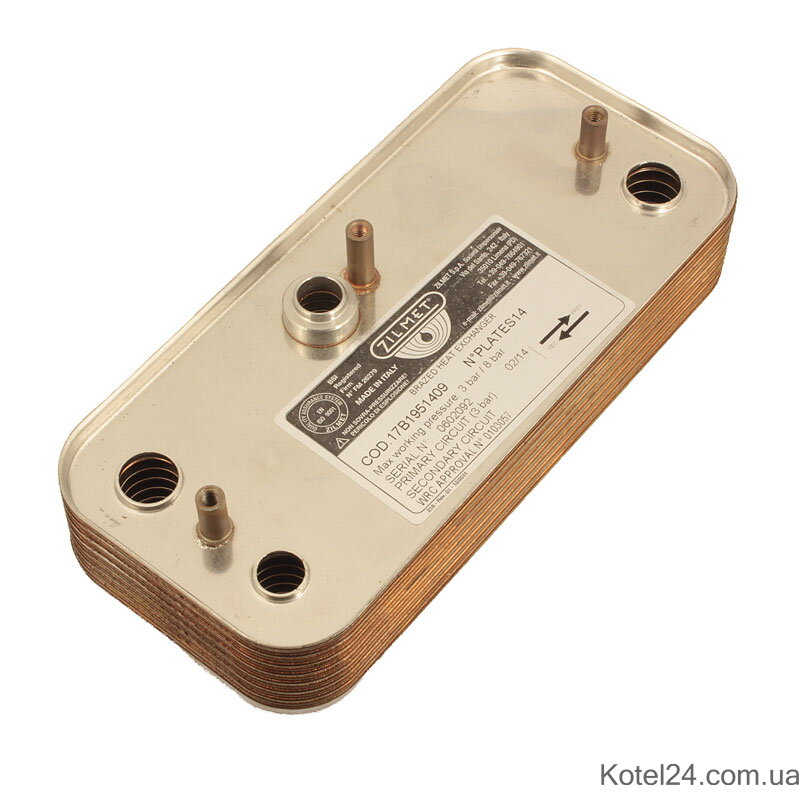

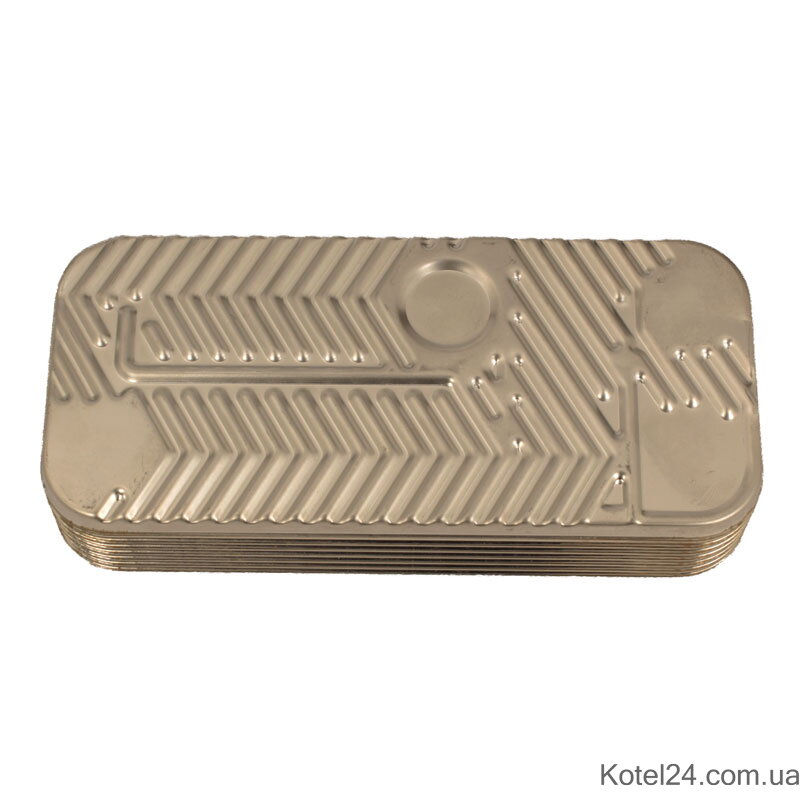

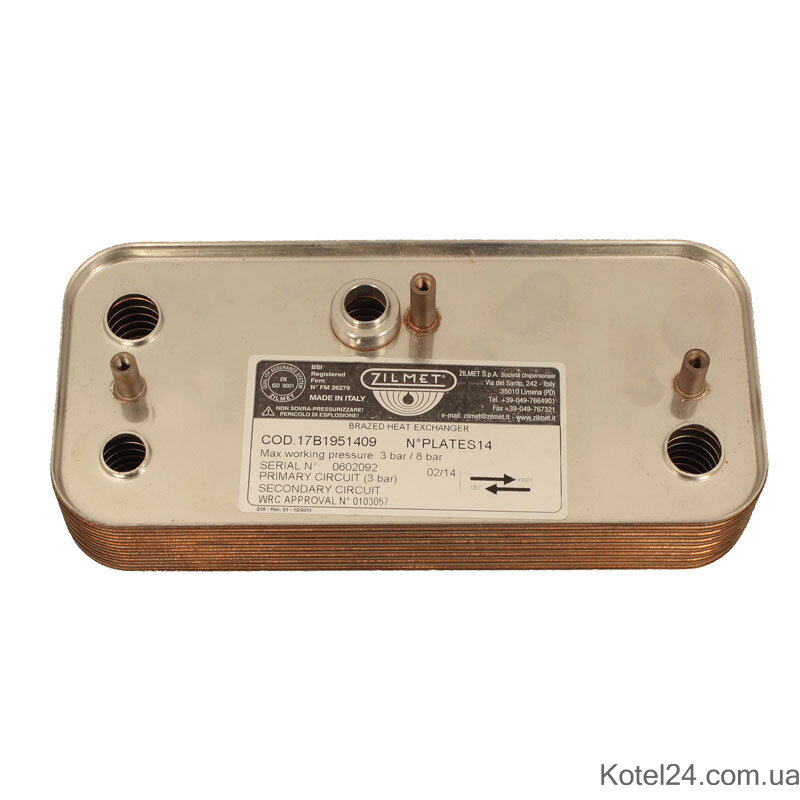

Пластинчатый теплообменник Sime Format Zip 17B1951409 на 14 пластин

Теплообменник Sime Format Zip 17B1951409 предназначен для нагрева воды контура ГВС в двухконтурных газовых котлах Sime. Это вторичный пластинчатый теплообменник специальной конструкции на 14 пластин, применяемый в котлах серий Format.zip BF и Format Dewy.zip BF.

При открытии крана горячей воды трехходовой клапан котла направляет нагретый теплоноситель из первичного контура через пластинчатый теплообменник. Через металлические пластины тепло передается водопроводной воде без смешивания двух контуров.

Теплообменник имеет характерную конструкцию с тремя крепежными точками, поэтому при подборе необходимо учитывать не только количество пластин, но и расположение патрубков и креплений.

Другие варианты можно посмотреть в разделе вторичные пластинчатые теплообменники для газовых котлов.

Совместимость

Теплообменник 17B1951409 / 6281522 применяется в газовых котлах:

Sime Format.zip:

• Format.zip 5 25 BF;
• Format.zip 25 BF;
• Format.zip 25 BF TS;
• Format.zip 30 BF;
• Format.zip 30 BF TS;
• Format.zip 35 BF;
• отдельные версии Format.zip BF соответствующей конструкции.

Sime Format Dewy.zip:

• Format Dewy.zip 25 BF;
• Format Dewy.zip 30 BF.

В зависимости от года выпуска и модификации котла могут встречаться теплообменники с другим количеством пластин. Поэтому перед покупкой рекомендуется сверить артикул, размеры и конструкцию установленной детали.

Все комплектующие для этого оборудования представлены в разделе запчасти для котлов Sime.

Артикулы

Основные номера теплообменника:

• 17B1951409 — артикул Zilmet;
• 6281522 — оригинальный каталожный номер Sime;
• C30.050 — обозначение исполнения теплообменника.

В каталогах запчастей Sime также встречается номер 6281535 как связанная более поздняя модификация теплообменника. При замене по этому номеру необходимо обязательно проверить количество пластин и конструкцию, поскольку существуют исполнения на 18 пластин.

Для точного поиска этой модели рекомендуется использовать номера 17B1951409 и 6281522.

Характеристики

Производитель: Zilmet
Страна производства: Италия
Тип: вторичный пластинчатый теплообменник ГВС
Количество пластин: 14
Применение: газовые котлы Sime
Серии: Format.zip BF, Format Dewy.zip BF
Артикул Zilmet: 17B1951409
OEM Sime: 6281522
Материал пластин: нержавеющая сталь AISI 316L
Материал соединений: нержавеющая сталь AISI 316
Припой: медь
Максимальное рабочее давление: до 8 бар
Максимальная рабочая температура: до +120 °C
Длина: около 195 мм
Ширина: около 88 мм
Межосевое расстояние по длине: около 154 мм
Межосевое расстояние по ширине: около 42 мм

Отличительной особенностью этой модели является нестандартное расположение отверстий и трех точек крепления, характерное для гидравлической группы котлов Sime Format.zip и Dewy.zip.

Признаки неисправности теплообменника

На загрязнение или повреждение вторичного теплообменника могут указывать:

• горячая вода нагревается недостаточно;
• температура ГВС постоянно меняется;
• вода быстро становится то горячей, то холодной;
• котел часто включается и выключается при работе на ГВС;
• при нормальной работе горелки напор горячей воды заметно снизился;
• теплообменник имеет внешнюю течь;
• происходит взаимное влияние давления контуров отопления и водоснабжения.

Часть этих симптомов может быть связана не только с теплообменником, но и с датчиком протока, трехходовым клапаном или другими элементами гидравлической группы котла.

Причины выхода из строя

Основная причина ухудшения работы пластинчатого теплообменника — образование отложений внутри узких каналов.

На скорость загрязнения влияют:

• жесткость водопроводной воды;
• высокая температура ГВС;
• длительная эксплуатация без обслуживания;
• загрязнения в системе отопления;
• отсутствие фильтрации воды.

Со временем пропускная способность каналов уменьшается, а эффективность передачи тепла падает.

Механическое повреждение, коррозия или нарушение герметичности между контурами обычно требуют замены теплообменника.

Что изменится после замены

Исправный пластинчатый теплообменник обеспечивает эффективную передачу тепла от отопительного контура к воде ГВС.

После замены неисправного узла восстанавливаются:

• стабильный нагрев горячей воды;
• нормальная производительность ГВС;
• равномерная температура воды;
• корректная работа котла в режиме горячего водоснабжения;
• нормальный теплообмен между двумя контурами.

Если старый теплообменник имеет внутреннюю течь или серьезно забит отложениями, установка нового узла часто надежнее многократной химической промывки.

Как правильно подобрать

Для правильного подбора теплообменника Sime необходимо проверить:

1. Модель котла.
Важно учитывать полное обозначение, например Format.zip 5 25 BF или Format Dewy.zip 30 BF.

2. Артикул.
Для данной модели основные номера — 17B1951409 и 6281522.

3. Количество пластин.
Этот теплообменник имеет 14 пластин. В продаже существуют внешне похожие варианты Sime с другим количеством пластин.

4. Форму и расположение соединений.
Необходимо обратить внимание на отверстия подключения отопления и ГВС, а также три крепежных штуцера.

5. Размеры.
При сомнениях желательно сравнить длину, ширину и межосевые расстояния со старой деталью.

Для ремонта узла переключения режимов котла можно также посмотреть трехходовые клапаны и комплектующие ГВС.

Почему замена теплообменника может быть выгоднее промывки

Промывка имеет смысл, когда теплообменник конструктивно исправен и проблема связана только с умеренными отложениями.

Если каналы сильно забиты, появилась коррозия, деформация пластин или внутренняя/наружная течь, надежнее заменить узел полностью. Новый теплообменник восстанавливает расчетную площадь теплообмена и исключает проблемы, связанные с повреждением старых пластин.

Пластинчатый теплообменник Sime Format Zip BF 17B1951409 / 6281522 на 14 пластин можно заказать в Kotel24 с доставкой Новой Почтой по Украине.
