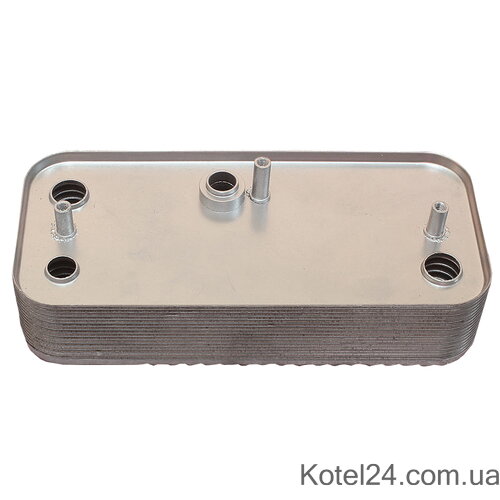

Теплообменник нагрева воды Sime Format.zip (17В1951609)

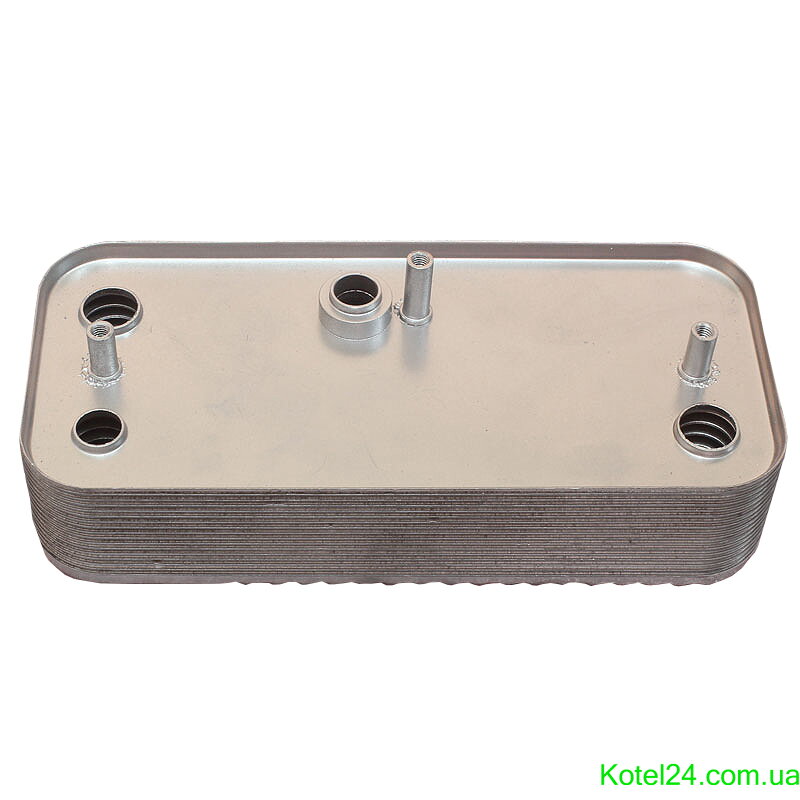

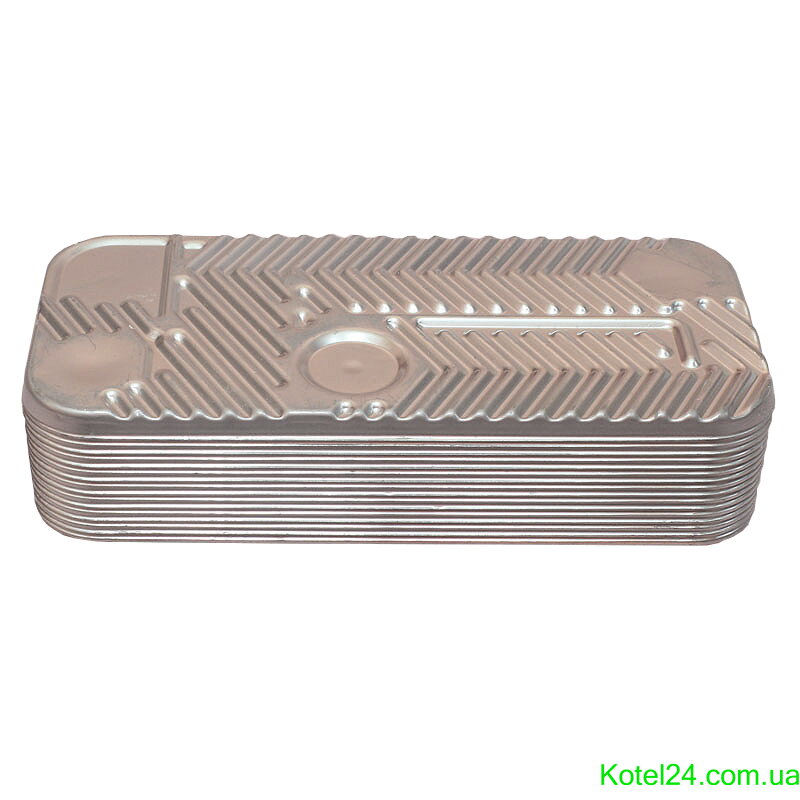

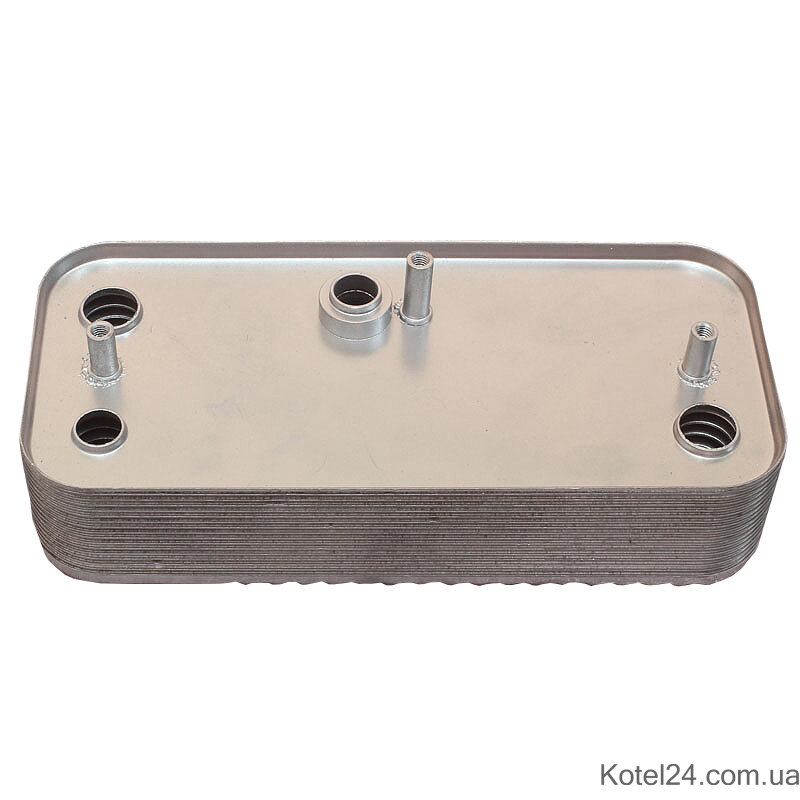

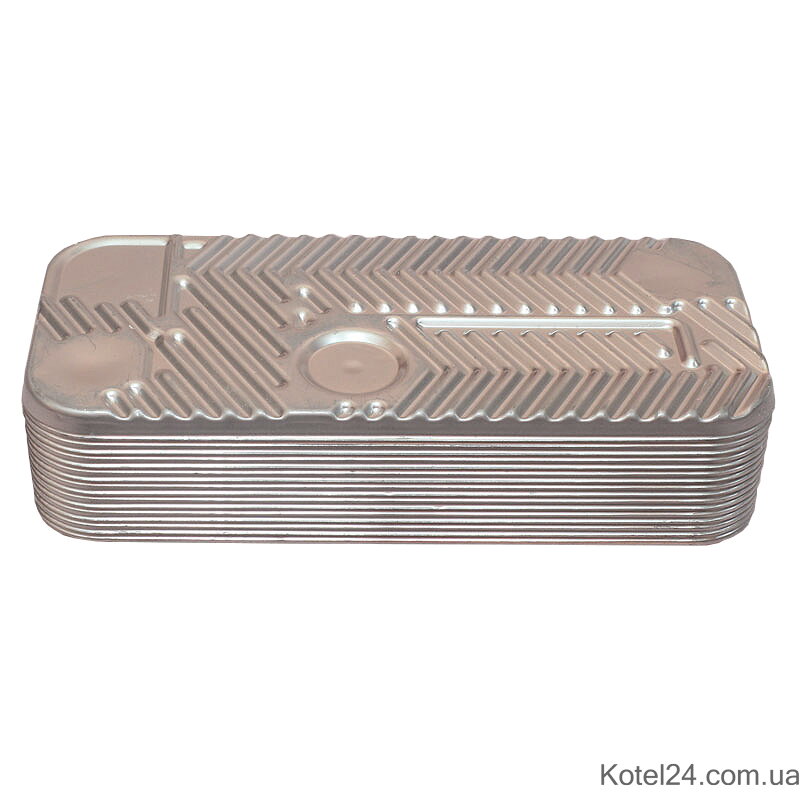

Теплообменник Sime Format.zip 17B1951609 на 16 пластин

Пластинчатый теплообменник Sime Format.zip 17B1951609 предназначен для нагрева санитарной горячей воды в двухконтурных газовых котлах Sime. Это вторичный теплообменник ГВС производства Zilmet, рассчитанный на работу в гидравлической системе котлов серии Format.zip и Format Dewy.zip.

При открытии крана горячей воды автоматика котла переключает трехходовой клапан, после чего нагретый теплоноситель первичного контура поступает во вторичный теплообменник. Через металлические пластины тепло передается водопроводной воде, при этом теплоноситель отопления и вода ГВС между собой не смешиваются.

Другие варианты можно посмотреть в разделе вторичные пластинчатые теплообменники газовых котлов.

Совместимость

Теплообменник применяется в газовых котлах:

Sime Format.zip 25 BF
Sime Format.zip 30 BF
Sime Format Dewy.zip

В зависимости от года выпуска и конкретной модификации котла Sime могут использоваться теплообменники с различным количеством пластин. Поэтому перед заменой важно сравнить установленную деталь по маркировке, конструкции, количеству пластин и расположению подключений.

Для ремонта других узлов этих котлов можно посмотреть запчасти для котлов Sime.

Артикулы

Основные обозначения детали:

17B1951609 — маркировка теплообменника;
17В1951609 — вариант написания артикула с кириллической буквой «В»;
1951609 — сокращенная маркировка Zilmet.

Для SEO карточки рекомендую использовать оба варианта — 17B1951609 и 17В1951609, поскольку пользователи могут вводить артикул как латиницей, так и кириллицей.

Характеристики

Производитель: Zilmet
Тип: пластинчатый вторичный теплообменник
Назначение: нагрев воды ГВС
Количество пластин: 16
Применение: двухконтурные газовые котлы Sime
Серии котлов: Format.zip, Format Dewy.zip
Маркировка: 17B1951609 / 1951609
Конструкция: паяный пластинчатый теплообменник

При подборе необходимо учитывать не только число пластин, но и геометрию корпуса, расстояние между подключениями и расположение крепежных точек.

В общем разделе теплообменники для газовых котлов представлены также первичные, вторичные и битермические модели для оборудования Sime и других производителей.

Признаки неисправности

На загрязнение или неисправность вторичного теплообменника могут указывать:

• горячая вода стала нагреваться хуже;
• температура ГВС меняется во время использования;
• вода периодически становится то горячей, то холодной;
• котел часто включает и выключает горелку в режиме ГВС;
• уменьшился проток горячей воды;
• при нормальной мощности горелки вода не достигает заданной температуры;
• появилась наружная течь теплообменника;
• изменяется давление в контуре отопления без очевидной причины.

Последний признак может указывать на внутреннее повреждение пластин и сообщение между контуром отопления и водопроводом.

При этом нестабильная работа ГВС не всегда связана именно с теплообменником. Похожие симптомы возможны при неисправности датчика протока, трехходового клапана, датчика температуры или других элементов гидравлической системы.

Причины выхода из строя

Наиболее распространенная причина ухудшения работы пластинчатого теплообменника — образование известковых и других отложений внутри узких каналов.

Интенсивность загрязнения зависит от жесткости воды, температуры ГВС, режима эксплуатации котла и качества обслуживания системы.

Со временем внутреннее сечение каналов уменьшается, ухудшается циркуляция воды и снижается эффективность передачи тепла.

Также причиной замены могут стать коррозия, механическое повреждение или нарушение герметичности между отопительным контуром и контуром ГВС.

Что дает замена теплообменника

После установки исправного теплообменника восстанавливается нормальная передача тепла от первичного контура к воде ГВС.

Это позволяет вернуть:

• стабильную температуру горячей воды;
• нормальную производительность ГВС;
• быстрый нагрев воды;
• корректное переключение режимов котла;
• нормальную работу котла без частого циклирования из-за недостаточного теплообмена.

Если старый теплообменник только загрязнен и сохраняет герметичность, иногда возможна его химическая промывка. При сильном зарастании каналов, коррозии или внутренней течи более надежным решением является замена детали.

Как правильно подобрать

Для правильного подбора необходимо проверить полную модель котла, маркировку установленного теплообменника и количество пластин.

Для данной детали ключевым ориентиром является номер:

17B1951609 / 17В1951609 / Zilmet 1951609.

Особенно важно не перепутать этот теплообменник с внешне похожими вариантами Sime:

17B1951409 — 14 пластин
17B1951609 — 16 пластин
17B1951809 — 18 пластин

Перед заказом желательно сравнить старую деталь по количеству пластин, форме подключений, креплениям и габаритам.

Почему замена узла может быть выгоднее промывки

Промывка позволяет удалить часть отложений, если теплообменник сохраняет механическую целостность. Однако при длительной эксплуатации каналы могут быть сильно забиты, а пластины — повреждены коррозией.

Если после промывки нормальный нагрев ГВС быстро ухудшается снова либо теплообменник имеет внутреннюю или наружную течь, установка новой детали позволяет надежнее восстановить работу котла.

Теплообменник Sime Format.zip 17B1951609 Zilmet на 16 пластин подходит для соответствующих модификаций Format.zip 25 BF, Format.zip 30 BF и Format Dewy.zip. Для точного подбора рекомендуется сверить маркировку старого теплообменника перед заказом.
