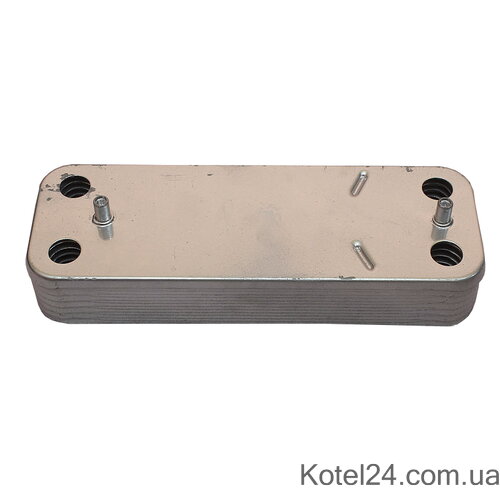

Теплообменник нагрева воды Baxi/Westen 12 пластин (5686670)

Теплообменник ГВС Baxi/Westen 5686670 на 12 пластин

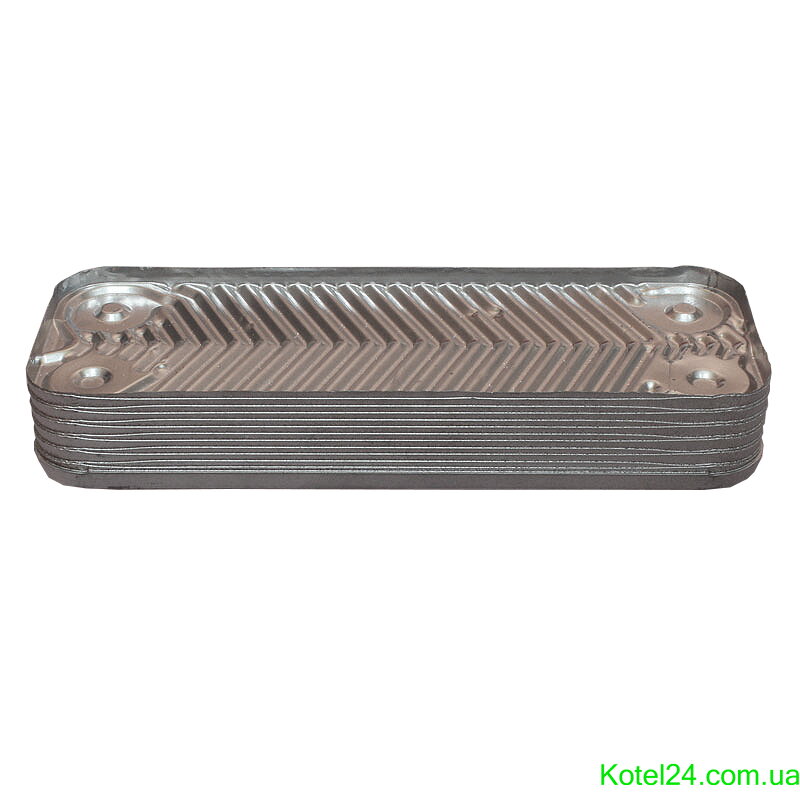

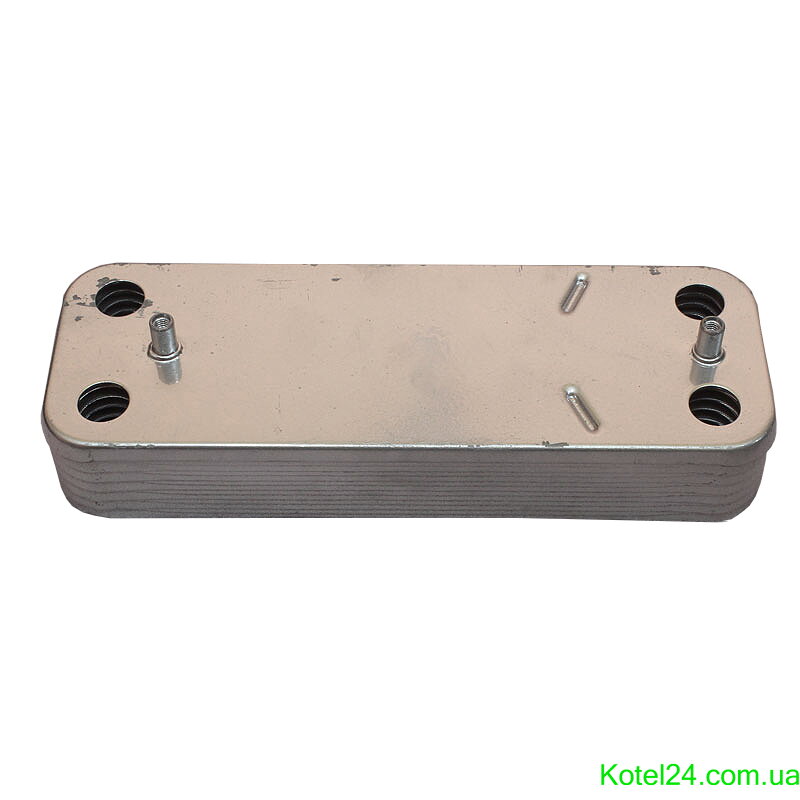

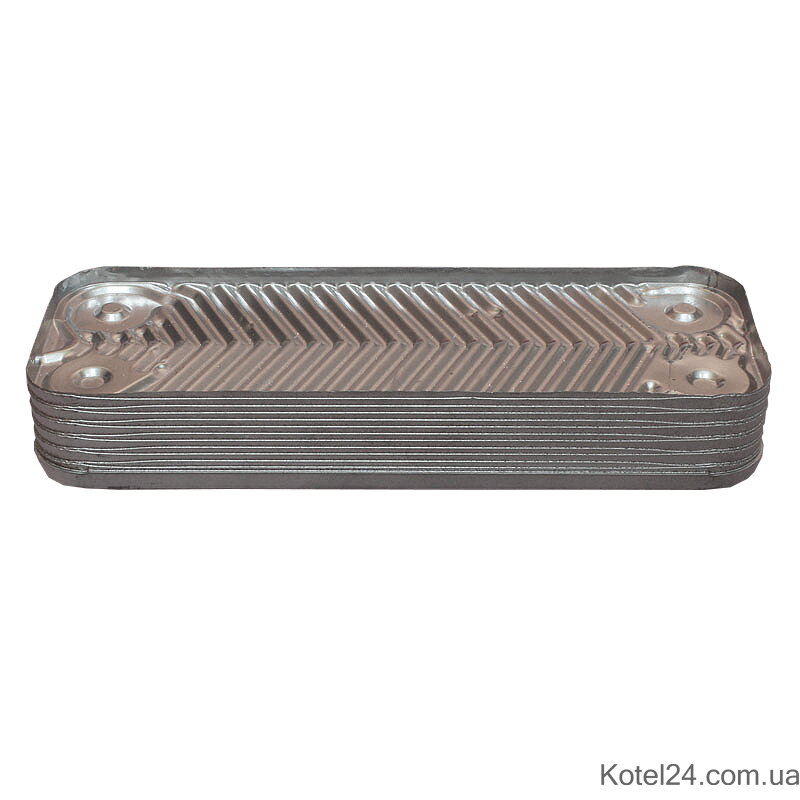

Теплообменник Baxi/Westen 5686670 — вторичный пластинчатый теплообменник на 12 пластин, предназначенный для нагрева санитарной горячей воды в двухконтурных газовых котлах Baxi и Westen.

Во время работы котла через разные каналы теплообменника проходят нагретый теплоноситель первичного контура и водопроводная вода. Тепло передается через металлические пластины, благодаря чему вода быстро нагревается при открытии крана ГВС.

Модель 5686670 используется в большом количестве котлов Baxi/Westen и является одной из распространенных запчастей системы горячего водоснабжения.

Другие варианты для этой марки представлены в разделе теплообменники котлов Baxi, а теплообменники других производителей — в категории вторичные пластинчатые теплообменники.

Совместимость

Теплообменник 5686670 применяется в различных модификациях котлов Baxi и Westen, в том числе:

Baxi:

• LUNA 240 Fi;
• LUNA 240 i;
• LUNA-3 240 Fi;
• LUNA-3 240 i;
• LUNA-3 COMFORT 240 Fi;
• LUNA-3 COMFORT 240 i;
• LUNA-3 COMFORT AIR 250 Fi;
• LUNA-3 SILVER SPACE 250 Fi;
• DUO-TEC COMPACT 20;
• DUO-TEC COMPACT 24;
• DUO-TEC COMPACT 28;
• ECO 240 Fi;
• ECO 240 i;
• ECO-3 240 Fi;
• ECO-3 240 i;
• ECO-3 COMPACT 240 Fi;
• ECO-3 COMPACT 240 i;
• ECO Compact;
• ECO Four;
• ECO 4S;
• FOURTECH.

Westen:

• Star;
• Star Digit;
• Star Master;
• Pulsar;
• Pulsar D;
• Energy.

Точный перечень зависит от версии и года выпуска котла. Перед заказом рекомендуется сверять артикул установленного теплообменника и полную маркировку оборудования.

Артикулы и варианты замены

Основной OEM-номер:

Baxi 5686670

Тип детали по технической документации BAXI — вторичный пластинчатый теплообменник ГВС на 12 пластин.

Для некоторых модификаций котлов производителем допускаются взаимозаменяемые варианты, включая 5686680 на 14 пластин. Также в технической документации встречаются номера 5686660, 5653650, 5653660, 5686690 и другие.

Использовать другой артикул вместо 5686670 следует только после проверки конкретной модели и гидравлической группы котла.

Характеристики

• назначение — нагрев воды ГВС;
• тип — вторичный пластинчатый теплообменник;
• количество пластин — 12;
• OEM-артикул — 5686670;
• применение — газовые котлы Baxi / Westen;
• конструкция — паяный пластинчатый теплообменник;
• количество контуров — 2;
• установка — внутри гидравлической системы котла.

Теплообменник предназначен для котлов с соответствующей конфигурацией гидравлической группы. Согласно технической информации BAXI, артикул 5686670 применяется в том числе в оборудовании с латунной гидрогруппой ранних версий и с пластиковой гидрогруппой.

Признаки неисправности

На необходимость проверки вторичного теплообменника могут указывать:

• горячая вода стала нагреваться хуже;
• температура воды при пользовании ГВС нестабильна;
• вода сначала горячая, а затем быстро становится холоднее;
• котел быстро набирает температуру при небольшом протоке воды;
• снизилась производительность горячего водоснабжения;
• внутри теплообменника образовалось большое количество накипи;
• появились следы протечки или повреждение корпуса.

Одной из наиболее распространенных причин ухудшения работы является загрязнение внутренних каналов солями жесткости. Из-за уменьшения проходного сечения ухудшается циркуляция и снижается эффективность передачи тепла.

Как правильно подобрать

При выборе вторичного теплообменника необходимо ориентироваться прежде всего на:

1. точную модель котла;
2. артикул установленной детали;
3. количество пластин;
4. конструкцию гидравлической группы;
5. расположение соединений и креплений.

Если на старой детали присутствует номер 5686670, данный теплообменник является прямым вариантом для соответствующей комплектации котла.

Подбирать запчасть только по количеству пластин не стоит: 10-, 12- и 14-пластинчатые модели могут иметь схожий внешний вид, но отличаться применением и заводскими рекомендациями.

Другие комплектующие для ремонта можно подобрать в разделе запчасти для газовых котлов Baxi.

После установки исправного теплообменника восстанавливается нормальная передача тепла в контуре ГВС, котел быстрее нагревает воду и стабильнее поддерживает заданную температуру.

Теплообменник Baxi/Westen 5686670 на 12 пластин подходит для ремонта системы горячего водоснабжения совместимых газовых котлов. При подборе рекомендуется сверять артикул и модель оборудования, особенно если ранее в котле уже производилась замена гидравлических компонентов.
