Скобы и прокладки для теплообменника 34300600

Фиксаторы и сальники для теплообменников с разным диаметром патрубков отопления и гвс

Рассмотрим детально на какой модельный ряд устанавливается комплект с артикульным номером 34300600.

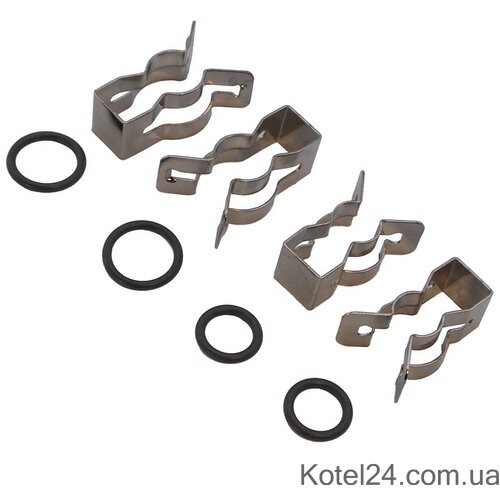

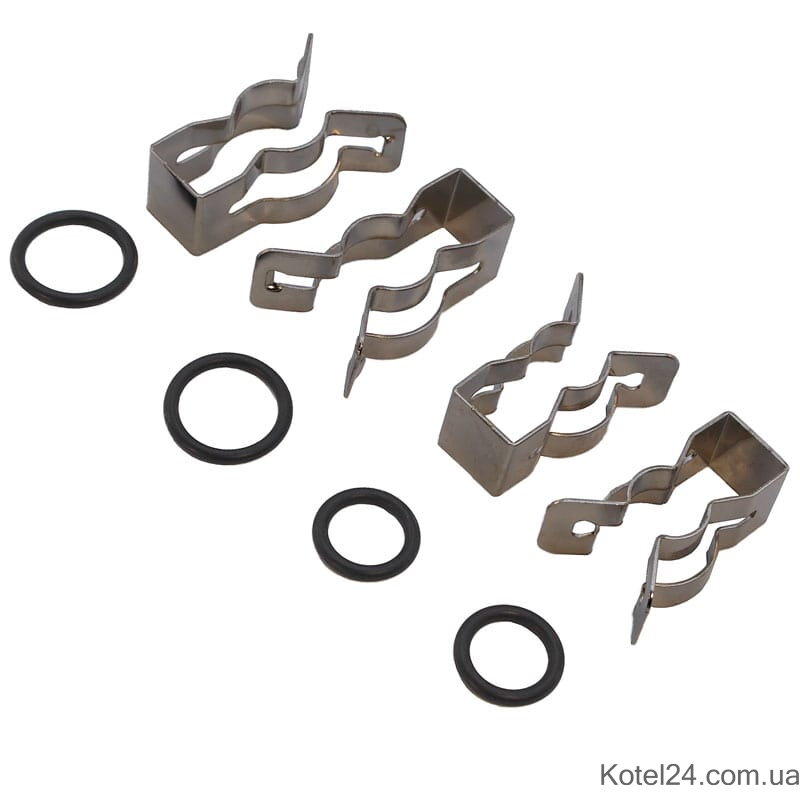

Скобы и прокладки для битермического теплообменника 34300600

Комплект 34300600 предназначен для фиксации и герметизации патрубков битермического теплообменника газового котла. Скобы удерживают соединения теплообменника в гидравлическом узле, а уплотнительные кольца предотвращают утечку теплоносителя и воды контура ГВС.

Такой комплект применяется при замене или демонтаже битермического теплообменника газового котла, а также при появлении течи в местах его подключения. Использовать старые уплотнения после снятия теплообменника нежелательно: со временем резина теряет эластичность и после повторной установки может не обеспечить необходимую герметичность.

Совместимость

Комплект скоб и прокладок 34300600 применяется в газовых котлах с соответствующим типом подключения битермического теплообменника.

Ferroli:

• Domina N;
• Domiproject;
• Domiproject D;
• Fereasy;
• Fereasy D.

Beretta:

• Ciao J 24 CSI — версии с 2010 года;
• Ciao D 24 CSI — версии с дисплеем.

Biasi:

• Binova.

Roda:

• Vortech One.

Unical:

• Idea.

Sime:

• Metropolis;
• Metropolis DGT.

Immergas:

• Star 24 3 E.

Nova Florida:

• Delfis AF.

Fondital:

• Antea AF.

Termet:

• MiniTerm Dynamic.

Ariston:

• Egis;
• AS.

Baxi:

• Mainfour FI.

Westen:

• Quasar D 24F.

Также комплект используется в некоторых котлах Alpha Boilers и других моделях с аналогичным креплением теплообменника.

Перед заказом желательно сверить не только название котла, но и конструкцию патрубков теплообменника. Внутри одной серии могут встречаться разные модификации гидравлической части.

Артикулы

Основной номер комплекта:

• 34300600

Артикул используется для идентификации комплекта фиксаторов и уплотнительных колец битермического теплообменника.

Характеристики

• назначение — крепление и герметизация битермического теплообменника;
• тип детали — монтажный комплект;
• количество фиксаторов — 4 шт.;
• количество уплотнительных колец — 4 шт.;
• 2 фиксатора и 2 уплотнения используются на патрубках контура отопления;
• 2 фиксатора и 2 уплотнения — на патрубках горячего водоснабжения;
• артикул — 34300600;
• применение — газовые котлы различных производителей.

Для ряда перечисленных котлов комплект используется совместно с теплообменниками, имеющими быстроразъемное подключение на скобах. Пример такого узла — теплообменник с подключением скобами 6174258.

Признаки неисправности

Необходимость замены скоб или прокладок обычно возникает при:

• появлении капель воды возле патрубков теплообменника;
• следах окисления или налета в местах соединений;
• потере эластичности или деформации уплотнительных колец;
• повреждении или коррозии крепежных скоб;
• снятии теплообменника для промывки, ремонта или замены;
• повторном появлении течи после монтажа теплообменника.

Если соединение начало подтекать, важно проверить состояние не только прокладки, но и посадочного места, патрубка и самого теплообменника.

Как правильно подобрать

Для подбора комплекта 34300600 желательно знать:

1. производителя газового котла;
2. точную модель и модификацию;
3. тип установленного теплообменника;
4. форму и диаметр патрубков;
5. конструкцию крепежных скоб.

Особенно важно учитывать модификацию оборудования: одинаковое название серии не всегда означает полностью одинаковую гидравлическую часть.

Другие детали для ремонта и обслуживания можно подобрать в разделе комплектующие для газовых котлов.

После установки исправных фиксаторов и новых уплотнительных колец восстанавливается надежная фиксация теплообменника и герметичность соединений контуров отопления и ГВС.
