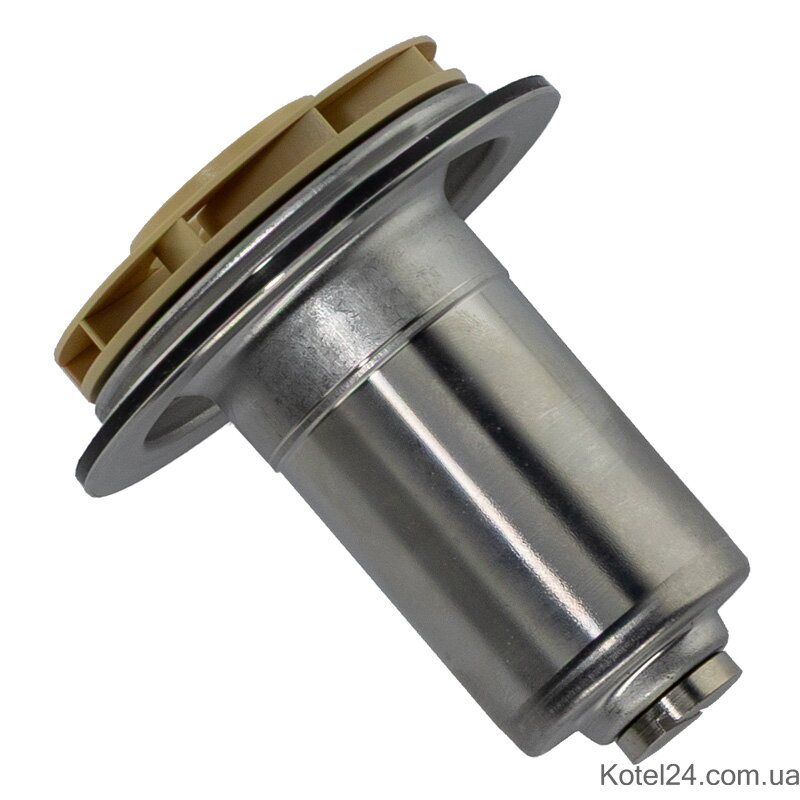

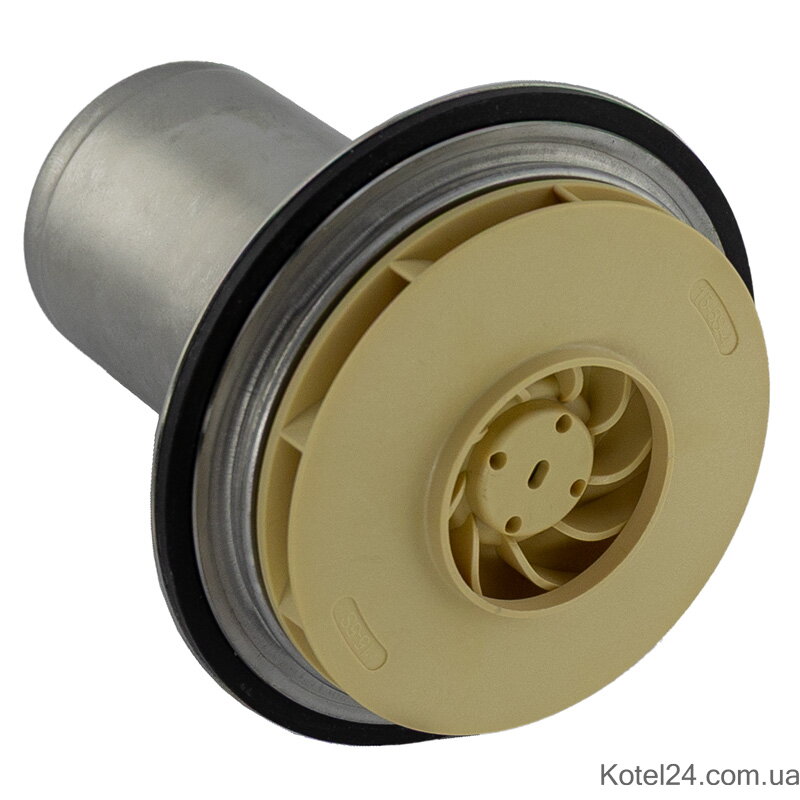

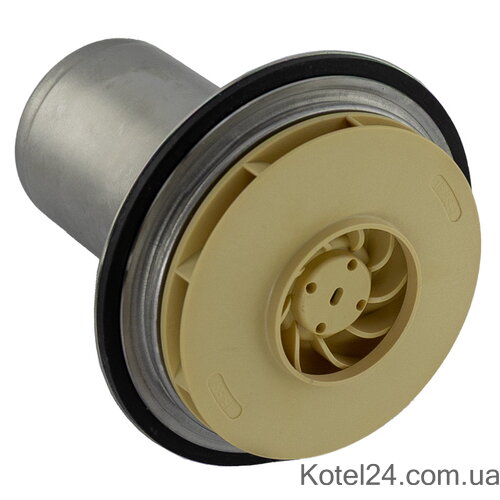

Ротор насоса Grundfos 15-5 котлов Protherm, Demrad, Eca

Ротор циркуляционного насоса Grundfos 15-5 для котлов Protherm, Demrad, Eca

Ротор циркуляционного насоса Grundfos 15-5 — сменная рабочая часть насосного узла, которая передаёт вращение крыльчатке и обеспечивает движение теплоносителя по контуру отопления. Деталь используется для ремонта насосов, установленных в отопительных котлах Protherm, Demrad и Eca, если неисправность связана именно с роторным механизмом. При подборе необходимо ориентироваться не только на марку котла, но и на фактическую конструкцию насоса, его маркировку и размеры установленной детали.

Для чего нужен ротор насоса

Во время работы циркуляционного насоса ротор вращается внутри рабочей камеры, а крыльчатка создаёт необходимый поток теплоносителя. Благодаря этому нагретая вода перемещается от теплообменника к радиаторам или контурам отопления, а охлаждённый теплоноситель возвращается обратно для повторного нагрева.

Износ или заклинивание ротора приводит к снижению производительности насоса. Котёл может перегреваться, быстро отключаться по защитной автоматике, хуже прогревать систему или выдавать ошибки, связанные с недостаточной циркуляцией. Сам ротор не управляет насосом и не заменяет электрическую часть: перед покупкой важно убедиться, что причина неисправности находится именно в механизме вращения.

Признаки неисправности и необходимость замены

Проверить ротор следует, если циркуляционный насос не запускается, гудит, работает с нехарактерным шумом или периодически останавливается. К типичным признакам также относятся затруднённое вращение после снятия пробки или насосной части, заметный люфт, следы износа, повреждение крыльчатки, коррозия и нарушение нормальной циркуляции теплоносителя.

Похожие симптомы могут возникать из-за воздуха в системе, загрязнения фильтра, неисправности платы управления, повреждения статора, износа втулок или проблем с валом. Поэтому перед заказом желательно провести диагностику всего насоса. Если электрическая часть исправна, корпус и стакан не повреждены, а проблема локализована в роторе, замена отдельной детали обычно является рациональным способом восстановления работоспособности.

Совместимость и подбор детали

Предназначен для установки в большой модельный ряд газовых котлов:
артикул: 0020207146 D003200022, 0020119604, 7006907991
-Demrad: Solaris, Aden, Tayros, Kalisto;
-Eca: Calora, Confeo, Fortius;
-Protherm: Gepard, Jaguar, Lynx (Рысь).

Основные характеристики насоса Protherm GPD 15-5s:

-Вращение рабочего колеса у данной модели против часовой стрелки;
-тип оборудования - циркуляционный насос GPD 15-5 трехскоростной;
-мощность - 55-65-75 W;
-наружный диаметр рабочего колеса 66 мм, внутренний – 30мм.

Ротор предназначен для насосного оборудования Grundfos с обозначением 15-5, применяемого в котлах Protherm, Demrad и Eca. Для идентификации можно использовать заводской артикул 0020207146. Однако название котла само по себе не является достаточным подтверждением совместимости: в разных исполнениях оборудования могут устанавливаться насосы с отличающимися посадочными местами и рабочими характеристиками.

По указанной характеристике наружный диаметр рабочего колеса составляет 68 мм, внутренний — 32 мм. Перед покупкой сравните эти размеры с демонтированной деталью, проверьте форму и количество лопастей, длину ротора, конструкцию вала, посадку в стакане и направление вращения. Также сопоставьте маркировку на насосе, фотографию детали и артикул 0020207146. Обозначения Grundfos 15-5 и близкие по виду варианты не следует считать взаимозаменяемыми без проверки размеров и конструкции.

Преимущества замены ротора

Замена ротора позволяет восстановить циркуляцию без покупки полностью нового насоса, если остальные элементы узла находятся в рабочем состоянии. Такой ремонт помогает сохранить штатный корпус и электрическую часть, сократить объём монтажных работ и избежать замены исправных компонентов. После установки исправной детали насос может снова обеспечить нормальное перемещение теплоносителя, равномерный прогрев отопительного контура и стабильную работу котла — при условии, что других неисправностей нет.

Покупка отдельного ротора особенно оправдана при локальном механическом износе, заклинивании или повреждении крыльчатки. Если обнаружены трещины корпуса, сильная выработка стакана, повреждение статора или обмотки, замена только ротора не устранит проблему. В такой ситуации потребуется ремонт другого элемента либо замена насосного узла целиком.

Рекомендации по установке

Перед разборкой отключите котёл от электросети, дождитесь полного остывания теплоносителя и перекройте необходимые участки системы. При работе с контуром отопления соблюдайте меры безопасности: вода может находиться под давлением и иметь высокую температуру. После снятия насосной части очистите посадочные поверхности от загрязнений и проверьте состояние стакана, вала, втулок, уплотнений и крыльчатки.

Новый ротор должен вращаться свободно, без заеданий и чрезмерного бокового люфта. Не устанавливайте деталь с усилием и не используйте её при несовпадении размеров. После сборки заполните систему, удалите воздух, восстановите требуемое давление и проверьте насос на отсутствие протечек и постороннего шума. Если нет опыта ремонта газового котла или циркуляционного оборудования, установку лучше поручить специалисту.

Совет специалиста

Для точного подбора сохраните демонтированный ротор до момента заказа: сравнение по фото, маркировке и размерам снижает риск ошибки. Если насос не запускается, сначала исключите воздушную пробку, загрязнение фильтра и электрическую неисправность. Ротор имеет смысл менять тогда, когда диагностика подтверждает механическую причину, а корпус и остальные части насоса пригодны для дальнейшей эксплуатации.

Ротор циркуляционного насоса Grundfos 15-5 с артикулом 0020207146 подойдёт для восстановления насосного узла при подтверждённом совпадении конструкции. Проверьте маркировку, размеры рабочего колеса и посадочные места, после чего оформляйте заказ на нужную запчасть для ремонта котла Protherm, Demrad или Eca.
