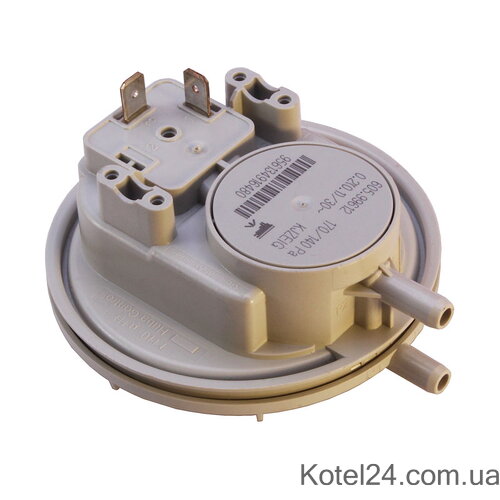

Датчик тяги - прессостат Viessmann Vitopend 100 - 7823286

Пресостат Viessmann Vitopend 100 170/140 Pa — 7823286

Датчик тяги Viessmann 7823286 — пневматичний пресостат для контролю роботи системи димовидалення в турбованих газових котлах Viessmann Vitopend 100. Реле контролює перепад тиску, який створює вентилятор, та передає сигнал електронній платі керування про наявність необхідної тяги.

Робочий діапазон пресостата — 170/140 Pa. Після запуску вентилятора та досягнення необхідного розрідження контакти датчика перемикаються, дозволяючи автоматиці продовжити цикл розпалювання котла.

Пресостат належить до категорії href="/catalog/datchik-tyagi-kotla-pressostaty">датчиків тяги та реле тиску повітря газових котлів.

Сумісність

Пресостат Viessmann 7823286 застосовується в різних модифікаціях турбованих котлів Vitopend 100:

• Viessmann Vitopend 100 WH1D 24 кВт;
• Viessmann Vitopend 100 WH1D 30 кВт;
• Viessmann Vitopend 100 WH1B 24 кВт;
• Viessmann Vitopend 100 WH1B 30 кВт;
• Viessmann Vitopend 100 WH0 24 кВт;
• Viessmann Vitopend 100 WH0A 24 кВт.

Через наявність різних ревізій котлів перед замовленням рекомендується звірити заводський артикул та маркування встановленого пресостата.

Інші комплектуючі для цієї серії можна підібрати в розділі href="/catalog/zapchasti-viessmann">запчастини для газових котлів Viessmann.

Артикули

Основний артикул Viessmann: 7823286

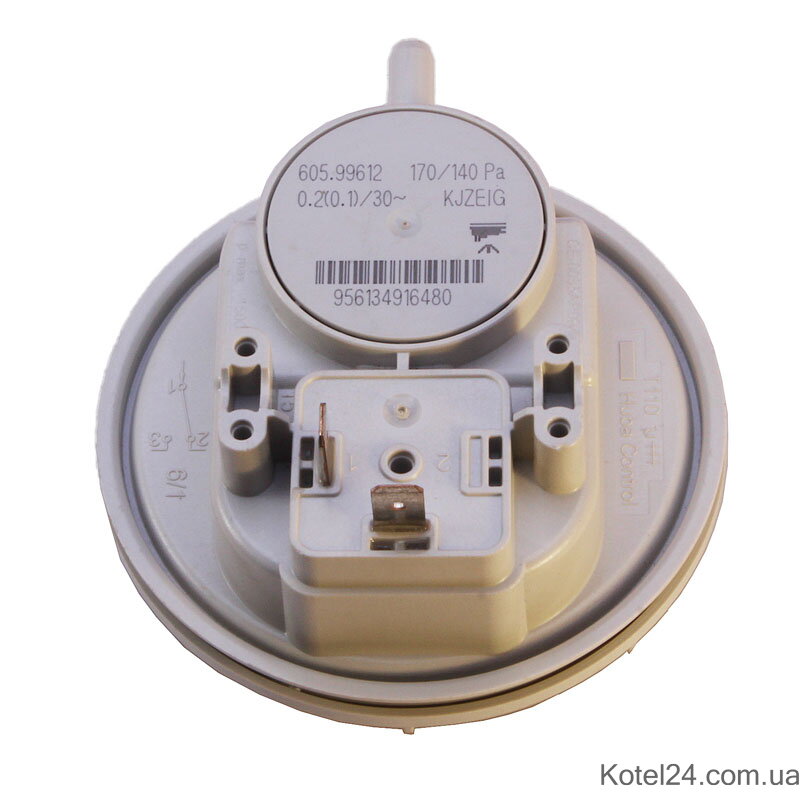

Маркування Huba Control: 605.99612
Робочий тиск: 170/140 Pa
Можливий взаємозамінний артикул: Viessmann 7817494

Під час підбору аналога важливо враховувати не лише форму корпусу, а й значення тиску спрацювання, розташування штуцерів та схему електричних контактів.

Характеристики

• тип деталі — пресостат, реле тиску повітря, датчик тяги;
• виробник обладнання — Viessmann;
• виробник пресостата — Huba Control;
• діапазон спрацювання — 170/140 Pa;
• маркування — 605.99612;
• артикул Viessmann — 7823286;
• застосування — турбовані газові котли із закритою камерою згоряння;
• призначення — контроль роботи вентилятора та системи відведення продуктів згоряння.

Інші href="/catalog/datchiki-kotlov">датчики для газових котлів представлені в каталозі Kotel24 за маркою, моделлю обладнання та технічними параметрами.

Ознаки несправності пресостата

На несправність реле тяги можуть вказувати такі симптоми:

• вентилятор працює, але котел не переходить до розпалювання;
• з'являється помилка системи димовидалення;
• котел запускається нестабільно або через декілька спроб;
• контакти пресостата не перемикаються після запуску вентилятора;
• робота котла відновлюється після механічного впливу на датчик.

Однак подібні симптоми можуть виникати не лише через несправність пресостата. Необхідно також перевірити вентилятор, трубку Вентурі, силіконові трубки, коаксіальний димохід та відсутність конденсату або забруднень.

Як правильно підібрати

Для правильного підбору пресостата Viessmann необхідно звірити:

• точну модель котла;
• заводський артикул деталі;
• маркування на корпусі;
• робочий тиск 170/140 Pa;
• розташування штуцерів і електричних контактів.

Якщо на старому датчику вказано Viessmann 7823286 або Huba Control 605.99612 170/140 Pa, цей пресостат можна розглядати як відповідну заміну після перевірки ревізії котла.
