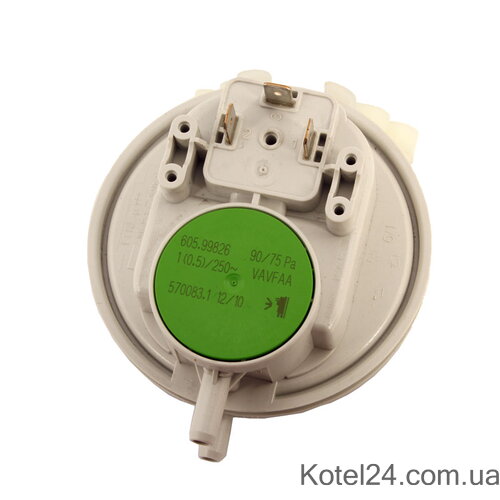

Пневмореле Baxi (Huba control 90-75Pa) 710790000

Пневмореле Baxi Huba Control 90/75 Pa 710790000

Пневмореле Baxi 710790000 Huba Control 90/75 Pa — датчик контроля тяги, используемый в газовых котлах Baxi с закрытой камерой сгорания. Прессостат контролирует перепад давления воздуха, создаваемый вентилятором, и передаёт электронной плате сигнал о нормальной работе системы дымоудаления.

Рабочие параметры пневмореле — 90/75 Pa. Деталь применяется прежде всего в напольных котлах Baxi серий SLIM и SLIM COMBI.

Другие варианты можно подобрать в разделе прессостаты и датчики тяги газовых котлов.

Совместимость

Пневмореле Baxi 710790000 90/75 Pa применяется в том числе в следующих моделях:

• Baxi SLIM 1.230 Fi
• Baxi SLIM 1.230 FiN
• Baxi SLIM 1.300 Fi
• Baxi SLIM 1.300 FiN
• Baxi SLIM 2.260 Fi
• Baxi SLIM 2.300 Fi

В сервисных каталогах Baxi пневмореле 710790000 также встречается в отдельных модификациях:

• Baxi NUVOLA 21 Fi
• Baxi NUVOLA 24 Fi
• Baxi LUNA AIR 20 Fi

Совместимость зависит от конкретного исполнения и серийного номера котла. Внутри одной серии могли устанавливаться пневмореле с различными значениями давления, поэтому перед покупкой необходимо сверить маркировку старой детали.

Другие комплектующие представлены в разделе запчасти для газовых котлов Baxi.

Артикулы

Основной артикул:

• 710790000

Связанные и заменяемые номера:

• 721890400
• 628620
• 5617550
• 628570

Для некоторых модификаций котлов более раннего выпуска использовались другие исполнения прессостатов, поэтому совпадение только по внешнему виду не гарантирует совместимость.

Характеристики

• тип детали — пневмореле / прессостат воздуха;
• производитель — Huba Control;
• рабочие параметры — 90/75 Pa;
• назначение — контроль тяги и работы вентилятора;
• применение — газовые котлы Baxi;
• основной OEM-код — 710790000;
• новый сервисный номер для ряда модификаций — 721890400.

После запуска котла вентилятор создаёт разрежение в системе дымоудаления. При достижении необходимого перепада давления мембрана прессостата переключает электрические контакты, после чего плата управления получает подтверждение наличия тяги и разрешает дальнейший цикл розжига.

Признаки неисправности

На неисправность пневмореле могут указывать:

• вентилятор работает, но розжиг горелки не начинается;
• котёл блокируется по ошибке тяги;
• прессостат не переключает контакты после запуска вентилятора;
• котёл запускается нестабильно;
• ошибка дымоудаления появляется периодически;
• для запуска требуется чрезмерно большое разрежение.

Перед заменой прессостата рекомендуется проверить не только сам датчик, но также трубки подключения, штуцеры, устройство Вентури, вентилятор и дымоход.

Подходящие датчики и элементы автоматики можно посмотреть в категории датчики котлов Baxi.

Как правильно подобрать

При подборе пневмореле необходимо сравнить:

1. точную модель котла;
2. заводской код и серийный номер;
3. OEM-артикул установленного прессостата;
4. маркировку 90/75 Pa;
5. расположение штуцеров;
6. расположение электрических контактов и крепления.

Особенно важно не заменять прессостат 90/75 Pa деталью 115/95 Pa, 70/60 Pa или другим вариантом только из-за одинакового корпуса. Давление срабатывания является частью системы контроля безопасности газового котла.

Правильно подобранное пневмореле Baxi Huba Control 90/75 Pa 710790000 обеспечивает корректный контроль работы вентилятора и системы удаления продуктов сгорания.
