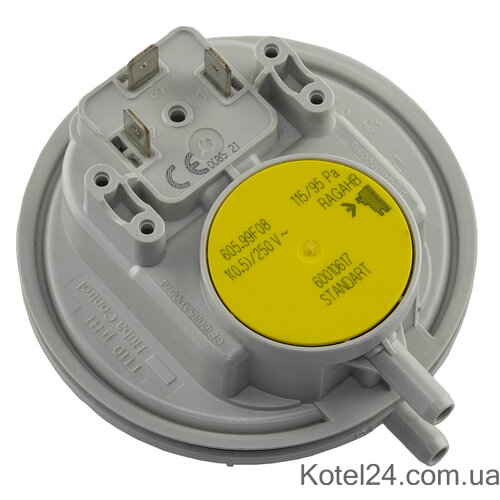

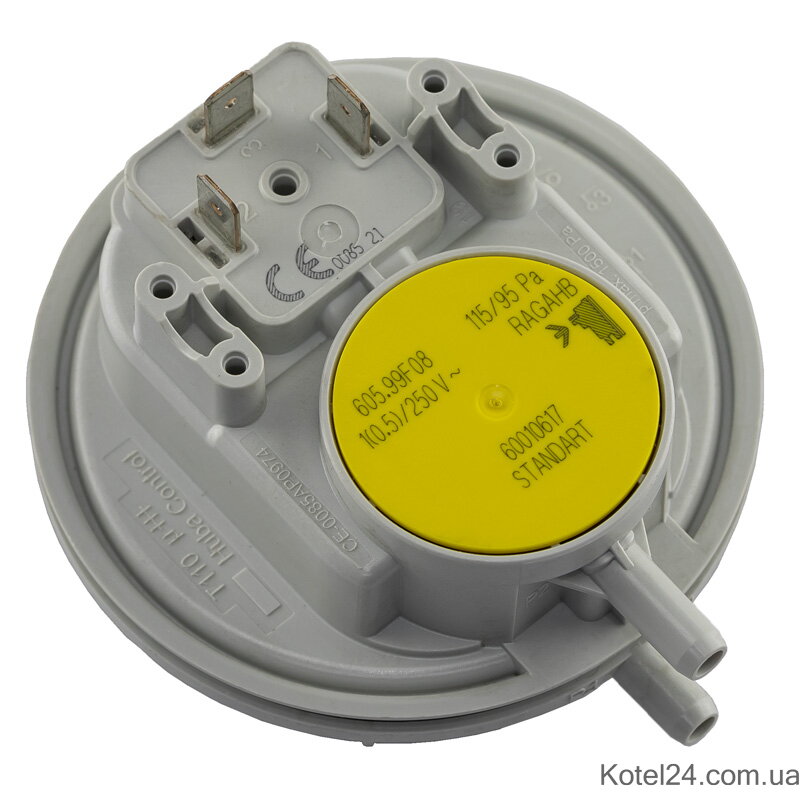

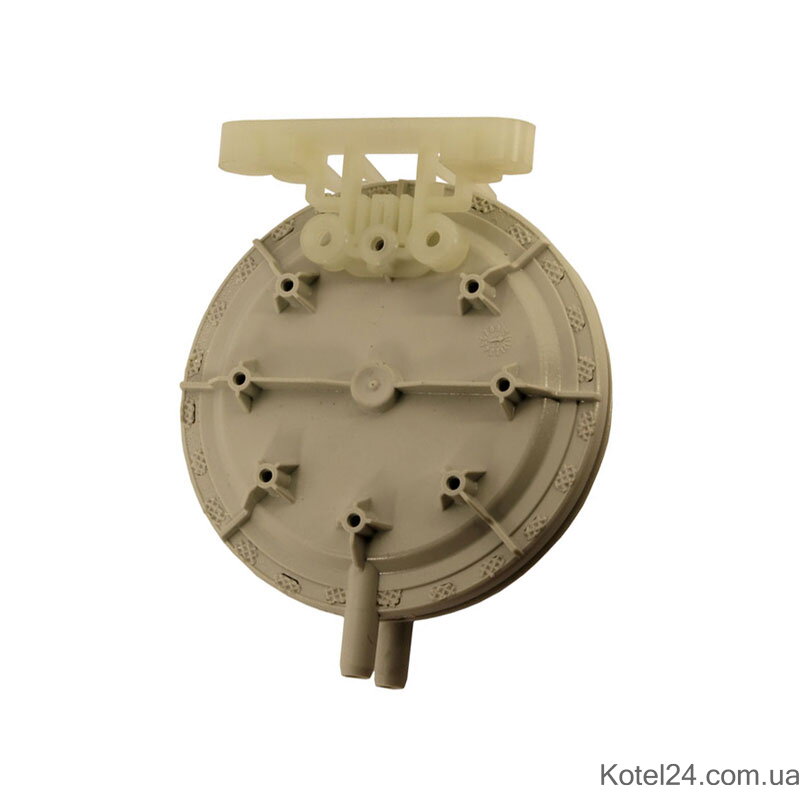

Пневмореле Baxi (Huba control 115-95Pa) 710790200

Пневмореле Baxi Huba Control 115/95 Pa 710790200

Пневмореле Baxi 710790200 — датчик контроля тяги и перепада давления воздуха, применяемый в турбированных газовых котлах Baxi. Прессостат контролирует работу вентилятора и дымоудаления: при достижении необходимого перепада давления его контакты переключаются и передают плате управления сигнал о наличии нормальной тяги.

Деталь рассчитана на рабочие значения 115/95 Pa и используется в определённых модификациях котлов Baxi серий Luna и Nuvola. При неисправности пневмореле котёл может не переходить к розжигу даже при исправном вентиляторе.

Другие детали этого типа представлены в разделе прессостаты и датчики тяги газовых котлов.

Совместимость

Пневмореле Baxi 710790200 Huba Control 115/95 Pa применяется в следующих моделях и модификациях:

• Baxi LUNA-3 SILVER SPACE 250 Fi — CSB456253671, CSB456253672;
• Baxi NUVOLA 140 Fi — CSE437143660;
• Baxi NUVOLA 240 Fi — CSB437243660, CSB437243661, CSB437243662;
• Baxi NUVOLA 280 Fi — CSB437283660, CSB437283661, CSB437283662;
• Baxi NUVOLA-3 140 B40 Fi — CSB457143560;
• Baxi NUVOLA-3 240 B40 Fi — CSB457243560;
• Baxi NUVOLA-3 240 B40 Fi GPL — CSB457241560;
• Baxi NUVOLA-3 280 B40 Fi — CSB457283560;
• Baxi NUVOLA-3 280 B40 Fi GPL — CSB457281560;
• Baxi NUVOLA-3 COMFORT 140 Fi — CSB457143580;
• Baxi NUVOLA-3 COMFORT 240 Fi — CSB457243580;
• Baxi NUVOLA-3 COMFORT 240 Fi GPL — CSB457241580;
• Baxi NUVOLA-3 COMFORT 280 Fi — CSB457283580;
• Baxi NUVOLA-3 COMFORT 280 Fi GPL — CSB457281580.

В отдельных версиях котлов одной серии могут применяться прессостаты с другими параметрами, например 90/75 Pa или другие исполнения. Поэтому перед заказом желательно сверить полный код изделия котла и маркировку установленного пневмореле.

Для других компонентов этой марки смотрите раздел запчасти для газовых котлов Baxi.

Артикулы

Основной артикул:

• Baxi 710790200

Связанные и заменяемые номера, встречающиеся в сервисной документации Baxi:

• 721890700
• 618470
• 628640
• 5655140
• 5655120
• 5629560
• 628780

При замене старого прессостата рекомендуется учитывать не только OEM-код, но и его рабочие параметры.

Характеристики

• тип детали — пневмореле / прессостат тяги;
• назначение — контроль перепада давления воздуха в системе дымоудаления;
• производитель прессостата — Huba Control;
• применение — турбированные газовые котлы Baxi;
• параметры срабатывания — 115/95 Pa;
• основной OEM-код — 710790200.

Пневмореле работает совместно с вентилятором и платой управления котла. После запуска вентилятора создаётся необходимое разрежение, прессостат переключает контакты, и автоматика получает разрешающий сигнал для дальнейшего запуска горелки.

Признаки неисправности пневмореле

На возможную неисправность прессостата могут указывать:

• вентилятор запускается, но розжиг горелки не происходит;
• котёл выдаёт ошибку, связанную с отсутствием тяги или дымоудалением;
• запуск происходит нестабильно;
• контакты пневмореле не переключаются при нормальной работе вентилятора;
• котёл периодически останавливается по ошибке тяги.

Такие симптомы не всегда означают неисправность самого датчика. Перед заменой необходимо также проверить вентилятор, трубки прессостата, трубку Вентури, коаксиальный дымоход и отсутствие засоров в системе отвода продуктов сгорания.

Другие датчики для этих котлов можно посмотреть в категории датчики котлов Baxi.

Как правильно подобрать

Для точного подбора пневмореле необходимо проверить:

1. полное название модели газового котла;
2. заводской код модификации котла;
3. OEM-номер старого прессостата;
4. значение давления на корпусе — 115/95 Pa;
5. расположение штуцеров, электрических контактов и крепления.

Не рекомендуется устанавливать прессостат с другим диапазоном давления только потому, что он подходит по размерам или разъёмам. Параметры срабатывания являются частью системы безопасности котла.

Замена исправно подобранного пневмореле Baxi 710790200 Huba Control 115/95 Pa восстанавливает корректный контроль тяги и взаимодействие вентилятора с системой автоматики котла.
