Плата управления Saunier Duval универсальная S1047000

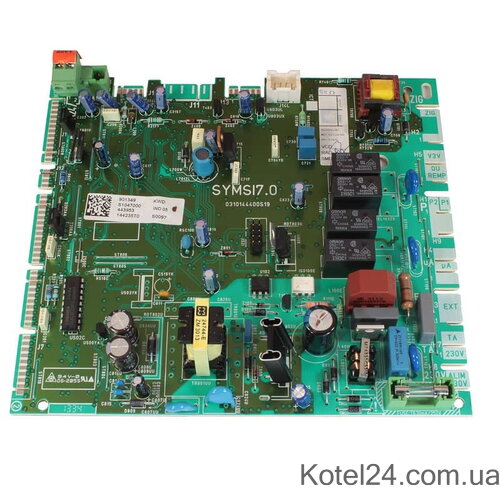

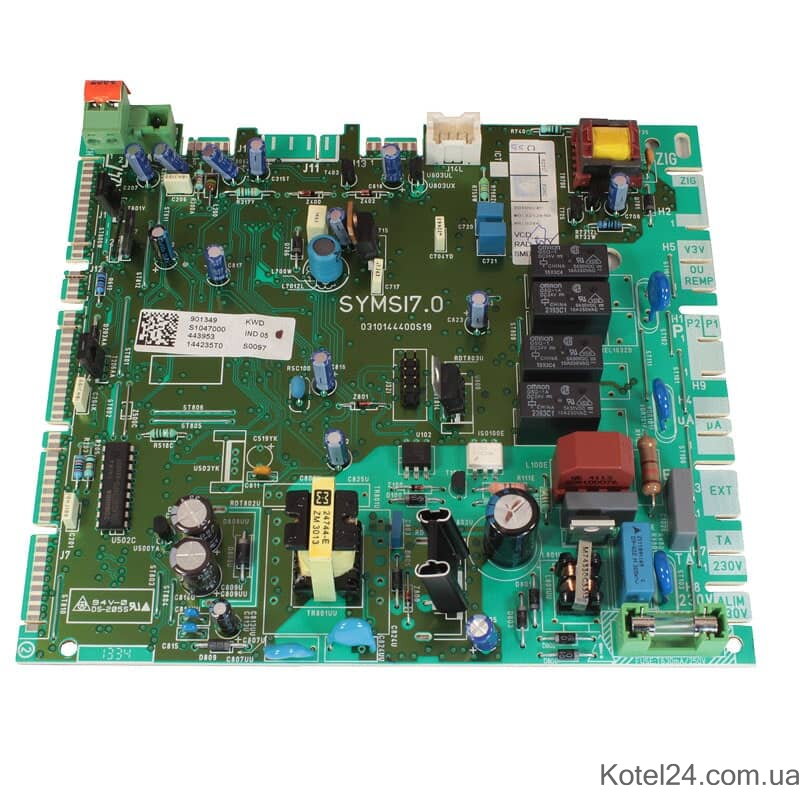

Плата управления Saunier Duval S1047000 SYMSI7.0

Плата управления Saunier Duval S1047000 — универсальный электронный модуль для газовых котлов серий ThemaClassic, Isofast, Combitek и Renova Star. Также плата применяется в ряде котлов Protherm Тигр, Леопард и Рысь.

Модуль имеет обозначение SYMSI7.0 и выполняет функции центрального блока управления котлом: обрабатывает сигналы датчиков, контролирует розжиг и наличие пламени, управляет газовым клапаном, циркуляционным насосом, вентилятором и другими исполнительными устройствами.

Плата S1047000 используется как универсальная замена для нескольких более ранних модификаций электронных блоков, поэтому при подборе важно учитывать не только внешний вид платы, но также полный артикул старого модуля и точную модель котла.

Назначение платы S1047000

Электронная плата координирует работу основных систем газового котла и отвечает за выполнение заданного алгоритма отопления и приготовления горячей воды.

В процессе работы модуль:

• контролирует запуск и последовательность розжига;
• управляет подачей газа;
• контролирует наличие пламени по сигналу ионизации;
• включает и отключает циркуляционный насос;
• управляет вентилятором в турбированных моделях;
• получает информацию от температурных датчиков;
• контролирует элементы безопасности;
• обеспечивает работу котла в режимах отопления и ГВС;
• обрабатывает неисправности и переводит котел в защитную блокировку при возникновении аварийной ситуации.

На плате размещены электронные цепи питания и управления, система контроля горения и защитный предохранитель.

Совместимость Saunier Duval

Плата управления S1047000 SYMSI7.0 применяется в следующих моделях Saunier Duval:

Saunier Duval ThemaClassic:

• ThemaClassic C 25 E;
• ThemaClassic F 25 E;
• ThemaClassic C 30 E;
• ThemaClassic C 24 E1;
• ThemaClassic F 24 E1;
• ThemaClassic F 30 E H-MOD.

Saunier Duval Combitek:

• Combitek C 24 E;
• Combitek F 24 E.

Saunier Duval Isofast:

• Isofast F 35 E H-MOD.

Saunier Duval Renova Star:

• Renova Star C 24 E;
• Renova Star F 24 E.

Перед заказом рекомендуется дополнительно сверить артикул установленной платы, поскольку внутри одной серии котлов могут применяться разные электронные модули.

Совместимость Protherm

Универсальная плата S1047000 также используется в отдельных котлах Protherm старых серий.

Protherm Тигр:

• 12 KOZ17;
• 24 KOZ17;
• 12 KTZ17;
• 24 KTZ17;
• 12 KTZR17;
• 24 KOZR17;
• 24 KTZR17.

Protherm Леопард:

• 24 BTV17;
• 24 BOV17;
• 24 BOVR17;
• 24 BTVR17.

Protherm Рысь / Lynx:

• 23 BOVERD;
• 23 BTVERD;
• 23 BTVE;
• 23 BOVE.

Такой широкий перечень совместимых моделей объясняет обозначение платы как универсальной Saunier Duval / Protherm.

Артикулы и маркировка

Основной артикул:

S1047000

Тип электронной платы:

SYMSI7.0

Также при поиске и подборе могут встречаться номера:

• 0020043697;
• 0020043739.

На самой электронной плате могут присутствовать дополнительные производственные обозначения и маркировки, которые зависят от версии и периода выпуска.

Если номер старой платы отличается от S1047000, но соответствует одному из заменяемых артикулов, необходимо дополнительно проверить совместимость по модели котла.

Признаки неисправности платы Saunier Duval

О возможных проблемах с электронным блоком управления могут свидетельствовать:

• котел полностью не включается;
• периодически гаснет дисплей;
• отсутствует розжиг;
• горелка запускается нестабильно;
• котел самопроизвольно уходит в блокировку;
• не запускается циркуляционный насос;
• не включается вентилятор;
• газовый клапан не получает управляющий сигнал;
• котел неправильно реагирует на изменение температуры;
• возникают повторяющиеся ошибки при исправных датчиках и исполнительных устройствах;
• работа котла восстанавливается после перезапуска, но неисправность вскоре появляется снова.

С неисправностью электронной части могут сопровождаться ошибки F11, F12, F13, F15, F17, однако наличие такого кода само по себе не является достаточным основанием для замены платы. Перед установкой нового модуля необходимо проверить электрические цепи и другие компоненты котла.

Замена платы управления S1047000

Перед заменой электронной платы желательно провести диагностику оборудования и установить причину выхода старого модуля из строя.

На электронные платы газовых котлов негативно влияют:

• скачки сетевого напряжения;
• короткое замыкание подключенных исполнительных устройств;
• попадание влаги или конденсата;
• перегрев электронных компонентов;
• неисправность насоса, вентилятора или газового клапана;
• повреждение проводки и разъемов.

Если неисправен подключенный к плате узел, простая установка нового электронного модуля может привести к его повторному повреждению.

После правильной замены плата восстанавливает управление розжигом, отоплением, горячим водоснабжением, насосом, газовым клапаном и системой безопасности котла.

Установку и диагностику электронных компонентов газового оборудования рекомендуется выполнять квалифицированному специалисту.

Модели котлов Saunier Duval

ThemaClassic: C 25 E, F 25 E, C 30 E, C 24 E1, F 24 E1, F 30 E H-MOD.

Combitek: C 24 E, F 24 E.

Isofast: F 35 E H-MOD.

Renova Star: C 24 E, F 24 E.

Модели котлов Protherm

Тигр: 12 KOZ17, 24 KOZ17, 12 KTZ17, 24 KTZ17, 12 KTZR17, 24 KOZR17, 24 KTZR17.

Леопард: 24 BTV17, 24 BOV17, 24 BOVR17, 24 BTVR17.

Рысь / Lynx: 23 BOVERD, 23 BTVERD, 23 BTVE, 23 BOVE.

При заказе платы управления Saunier Duval S1047000 SYMSI7.0 рекомендуется сообщить полное название модели котла и артикул установленной платы. Это позволит дополнительно проверить совместимость перед покупкой.
