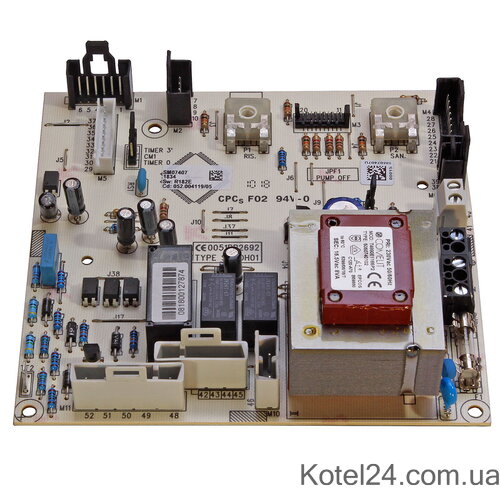

Плата управления Hermann: Micra 2 | Habitat 2 - 0020038693

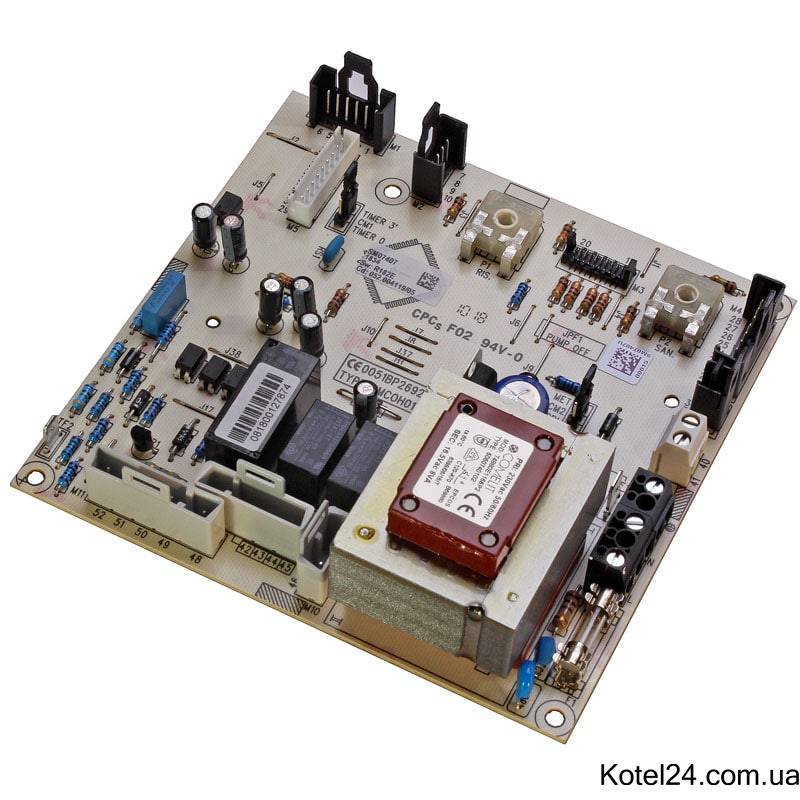

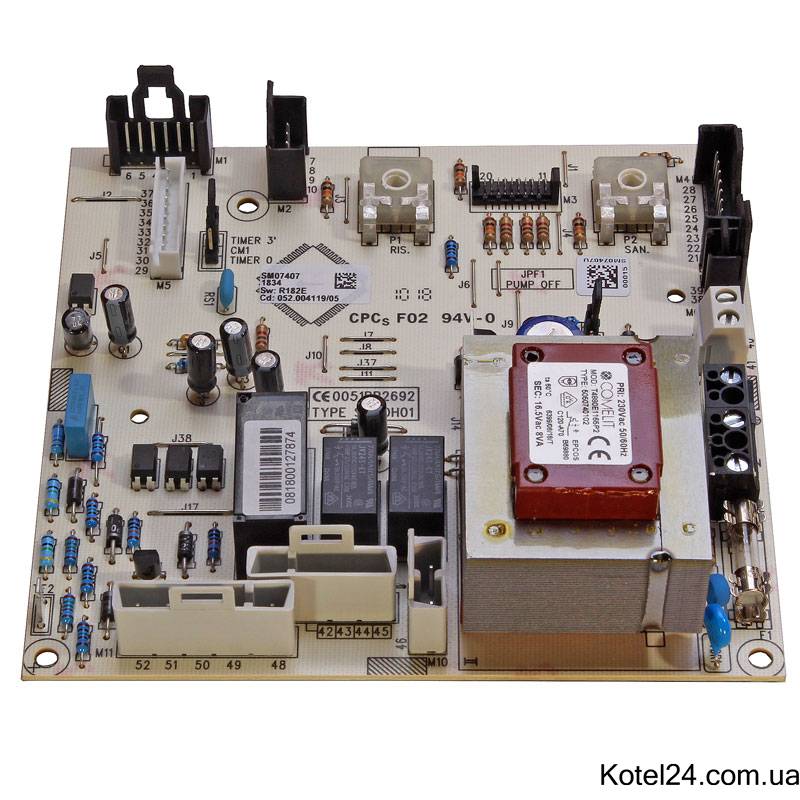

Плата управления Hermann Micra 2, Habitat 2 — 0020038693

Плата управления 0020038693 предназначена для газовых котлов Hermann Micra 2, Hermann Habitat 2, а также ряда котлов Bongioanni Linea ISY. Электронный модуль является центральным элементом автоматики котла: принимает сигналы от датчиков, управляет розжигом и газовым клапаном, контролирует работу насоса, вентилятора в турбированных версиях и поддерживает заданные режимы отопления и горячего водоснабжения.

Другие обозначения платы: 52004119, H052004119 (Н052004119). При подборе запчасти рекомендуется ориентироваться не только на внешний вид электронной платы, но прежде всего на артикул и точную модель котла.

Другие электронные модули представлены в разделе платы управления для газовых котлов каталога Kotel24.

Совместимость

Плата управления 0020038693 / 52004119 применяется в следующих моделях:

Hermann Habitat 2:

• Habitat 2 23 E;
• Habitat 2 24 SE;
• Habitat 2 28 SE.

Hermann Micra 2:

• Micra 2 23 E;
• Micra 2 24 SE;
• Micra 2 30 SE.

Bongioanni:

• Linea ISY 23 I;
• Linea ISY 23 CSI.

В зависимости от года выпуска котла внешний вид установленной платы может отличаться. Поэтому перед заказом желательно сверить маркировку старого электронного блока, модель котла и расположение разъёмов.

Для ремонта и обслуживания оборудования этого производителя в каталоге также представлены запчасти для газовых котлов Hermann.

Старые и новые версии платы

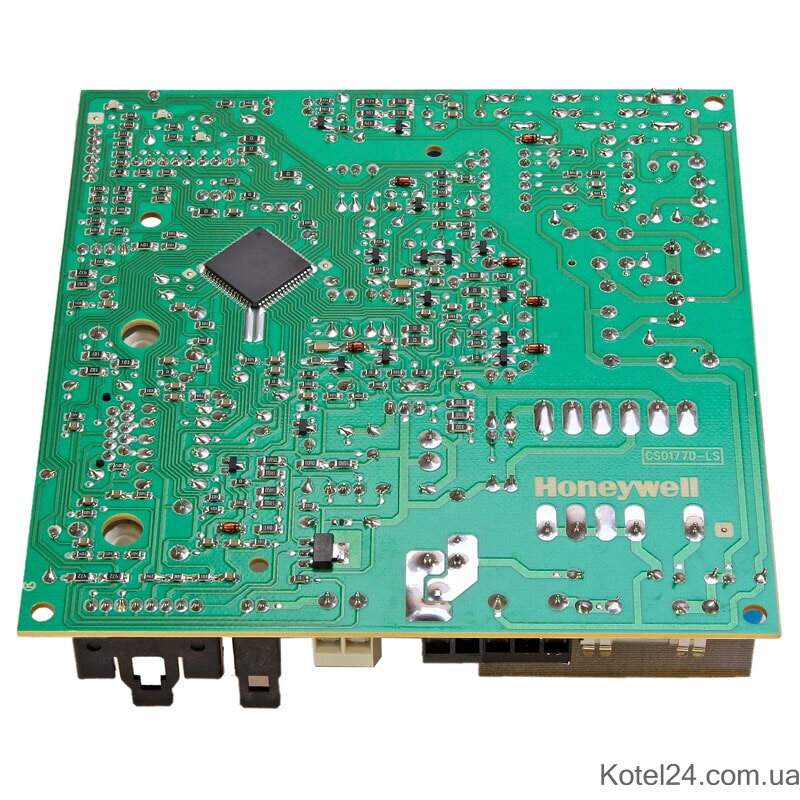

В котлах Hermann Habitat 2 и Micra 2 встречаются электронные платы разных поколений. На части оборудования устанавливались платы Honeywell CS0177D-LS, а позднее появились модернизированные исполнения с другой элементной базой и импульсным источником питания.

Несмотря на заметные конструктивные отличия и другой внешний вид, соответствующие версии с артикулом 0020038693 / 52004119 рассчитаны на выполнение тех же функций и могут использоваться как замена штатного блока при подтверждённой совместимости.

Поэтому отличие цвета платы, расположения отдельных электронных компонентов или типа трансформатора само по себе не является признаком несовместимости.

За что отвечает плата управления

Электронный блок обеспечивает взаимодействие основных узлов газового котла и участвует в:

• запуске и контроле процесса розжига;
• управлении газовым клапаном;
• контроле наличия пламени;
• регулировании мощности горелки;
• работе циркуляционного насоса;
• управлении вентилятором турбированных моделей;
• обработке сигналов температурных и других датчиков;
• переключении режимов отопления и ГВС;
• аварийном отключении котла при обнаружении неисправности.

Корректность работы платы напрямую влияет на последовательность запуска и стабильность функционирования всего котла.

Признаки неисправности платы Hermann

На возможную неисправность электронного блока могут указывать:

• котёл не включается при наличии питания;
• отсутствует розжиг или розжиг происходит нестабильно;
• горелка включается и сразу отключается;
• насос или вентилятор не получают команду на запуск;
• газовый клапан не открывается при исправности остальных компонентов;
• котёл самопроизвольно перезапускается;
• появляются ошибки без подтверждённой неисправности соответствующих датчиков;
• котёл некорректно реагирует на изменение температуры или запрос горячей воды.

Такие симптомы не всегда означают выход платы из строя. Аналогичные неисправности могут быть вызваны датчиками, газовым клапаном, вентилятором, насосом, проводкой или плохими контактами. Перед заменой электронной платы рекомендуется провести диагностику котла.

Для проверки и замены элементов автоматики можно подобрать датчики для газовых котлов Hermann.

Что проверить перед заказом

При выборе платы Hermann 0020038693 желательно сообщить:

• точную модель газового котла;
• артикул старой платы;
• маркировку электронного блока;
• наличие или отсутствие дисплея;
• при необходимости — прислать фотографию установленной платы.

Особенно важно учитывать, что платы старого и нового образца могут значительно отличаться визуально. Подбор по фотографии без проверки каталожного номера может привести к ошибке.

После установки исправной совместимой платы восстанавливается штатное управление розжигом, отоплением, приготовлением горячей воды и защитными функциями котла.
