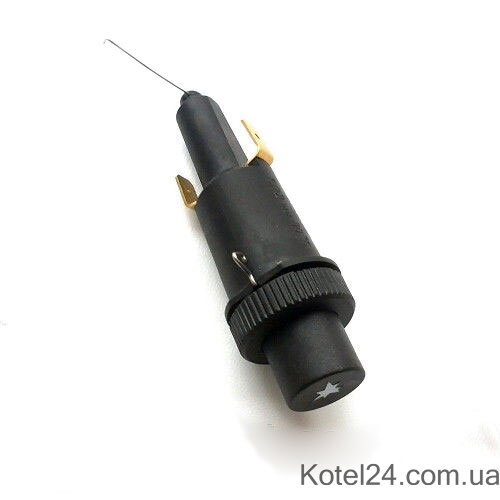

Кнопка пьезо розжига Feg, Junkers 8748108023

Кнопка пьезорозжига FEG, Junkers 8748108023

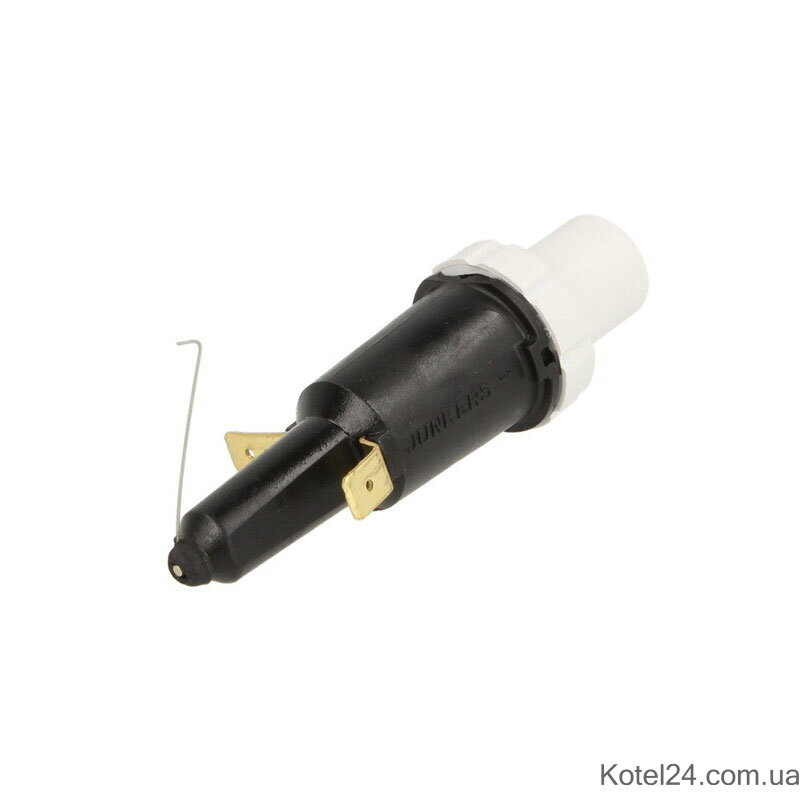

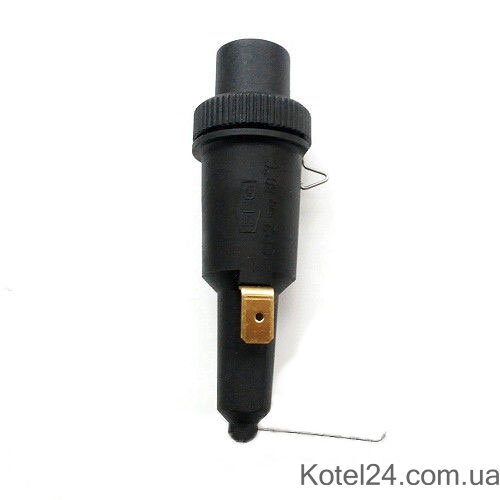

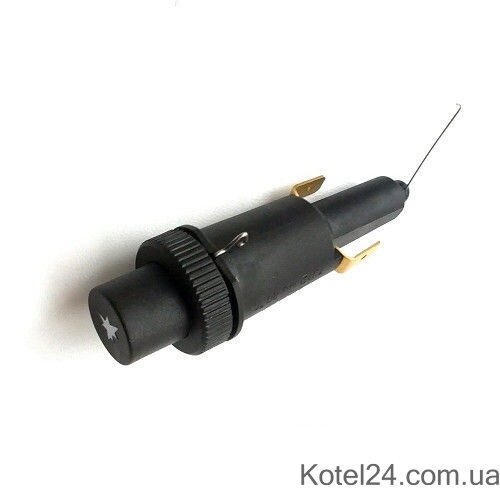

Кнопка пьезорозжига 8748108023 предназначена для ручного розжига запальной горелки в газовых колонках Junkers, FEG, Beata и другом оборудовании с соответствующим типом пьезоэлемента.

При нажатии кнопка формирует высоковольтный импульс. Между искровым электродом и запальной горелкой возникает искра, которая воспламеняет газ. Пьезорозжиг работает механически и не требует подключения колонки к электросети или использования батареек.

Деталь подходит прежде всего для старых моделей газовых колонок с постоянно работающим запальником и соответствующим креплением пьезоэлемента.

Другие запчасти для газовых колонок Junkers Bosch можно подобрать в каталоге Kotel24 по модели водонагревателя и заводскому номеру детали.

Совместимость

Артикул 8748108023 применяется в газовых колонках Junkers, в том числе:

Junkers Jetatherm:

• WR275-1KD — 7701330994;
• WR275-1KD — 7701331833;
• WR275-1KD — 7701331756;
• WR350-1KD — 7702330994;
• WR350-1KD — 7702331905;
• WR350-1KD — 7702331822;
• WR400-1KD — 7703331858;
• WR400-1KD — 7703331937;
• W275-2KV — 7701361946;
• W350-2KV — 7702461960.

Также в каталогах указывается применение в колонках серий:

• Junkers W125;
• Junkers W135;
• Junkers W275;
• Junkers W350;
• Junkers WR400.

Точная совместимость с указанными Jetatherm подтверждается каталогами запчастей.

Пьезоэлемент также предлагается для оборудования FEG и Beata, однако при подборе для этих марок лучше ориентироваться не только на название производителя, а на резьбу, размеры и тип подключения старой кнопки.

Посмотреть другие запчасти для газовых колонок можно в общем разделе каталога.

Артикулы

Основной номер:

8748108023

Также при поиске детали используются названия:

• пьезорозжиг Junkers 8748108023;
• пьезоэлемент Junkers;
• кнопка пьезорозжига FEG;
• кнопка розжига Beata;
• пьезокнопка M22×1,0.

Для Junkers желательно в первую очередь сверять номер 8748108023 и точную модель газовой колонки.

Характеристики

• тип детали — механическая кнопка пьезорозжига;
• артикул — 8748108023;
• резьба крепления — M22×1,0;
• диаметр основания — около 21–22 мм;
• длина резьбовой части — около 8 мм;
• общая длина — около 90 мм;
• подключение — 2 клеммы 6,3 мм;
• длина контактного провода/электрода — около 33 мм;
• назначение — создание высоковольтной искры для розжига запальника;
• питание от сети — не требуется.

Указанные размеры и параметры подключения подтверждаются несколькими предложениями этой детали.

Для ремонта системы розжига также могут потребоваться электроды розжига и контроля пламени.

Как работает пьезорозжиг

Внутри кнопки установлен пьезоэлектрический элемент. При резком механическом нажатии он создает высокое напряжение, которое передается на искровой электрод.

Между электродом и металлической частью запальной горелки возникает электрический разряд. Искра воспламеняет газ на запальнике, после чего пламя нагревает термопару.

Такая система отличается простой конструкцией и может работать без батареек и подключения оборудования к сети 220 В.

Признаки неисправности

Проверка или замена кнопки пьезорозжига может потребоваться, если:

• при нажатии отсутствует характерный щелчок;
• на электроде не возникает искра;
• искра появляется только после многократных нажатий;
• кнопка заклинивает или не возвращается в исходное положение;
• корпус пьезоэлемента поврежден;
• разрушены или окислены электрические контакты;
• высоковольтный разряд пробивает внутри корпуса.

При отсутствии розжига не всегда виновата сама кнопка. Необходимо также проверить провод, искровой электрод, расстояние между электродом и запальником и наличие газа на пилотной горелке.

Причины выхода из строя

Кнопка пьезорозжига работает под постоянной механической нагрузкой, поэтому со временем внутренний пьезоэлемент и механизм нажатия могут изнашиваться.

Основными причинами неисправности являются:

• естественный механический износ;
• повреждение корпуса;
• попадание влаги;
• окисление контактов;
• нарушение изоляции;
• повреждение высоковольтной части;
• чрезмерное усилие при нажатии.

Ремонт самого пьезоэлемента обычно нецелесообразен — при подтвержденной неисправности деталь проще заменить целиком.

Что дает замена кнопки

Исправная кнопка 8748108023 восстанавливает образование стабильной искры на запальной горелке и позволяет нормально выполнять ручной запуск газовой колонки.

При этом перед заменой необходимо убедиться, что отсутствие розжига действительно связано с пьезоэлементом, а не с электродом, проводом или газовой частью запальника.

Как правильно подобрать

Перед заказом необходимо проверить:

1. марку и точную модель газовой колонки;
2. артикул старого пьезорозжига — 8748108023;
3. резьбу крепления — M22×1,0;
4. диаметр и длину корпуса;
5. количество и размер электрических контактов;
6. расположение клемм;
7. внешний вид установленной кнопки.

Для оборудования Junkers лучше всего подбирать деталь одновременно по модели колонки и номеру 8748108023.

Для FEG и Beata особенно важно сравнить конструкцию старой кнопки, поскольку внешне похожие пьезоэлементы могут отличаться резьбой и способом подключения.
