Гидравлическая плата теплообменника ГВС Vaillant

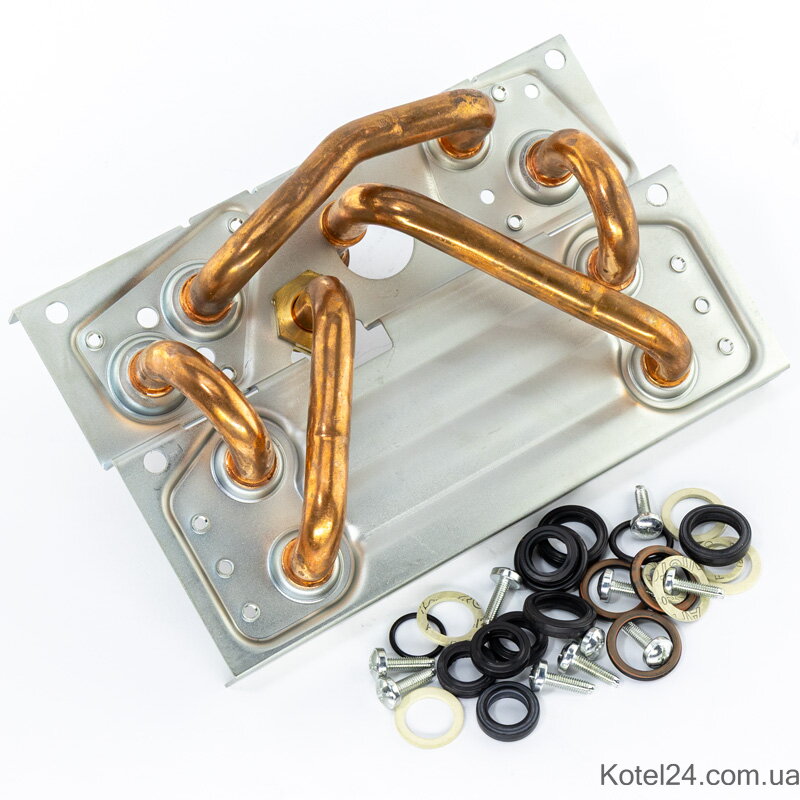

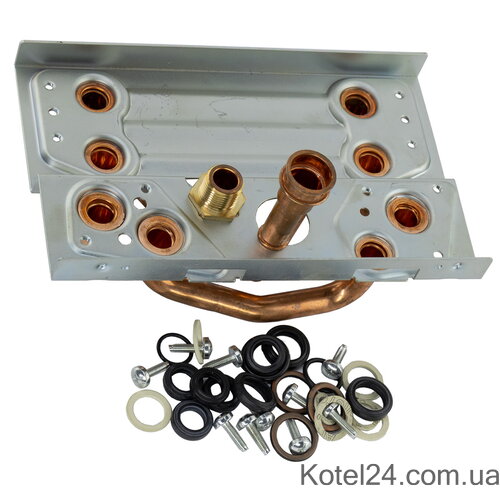

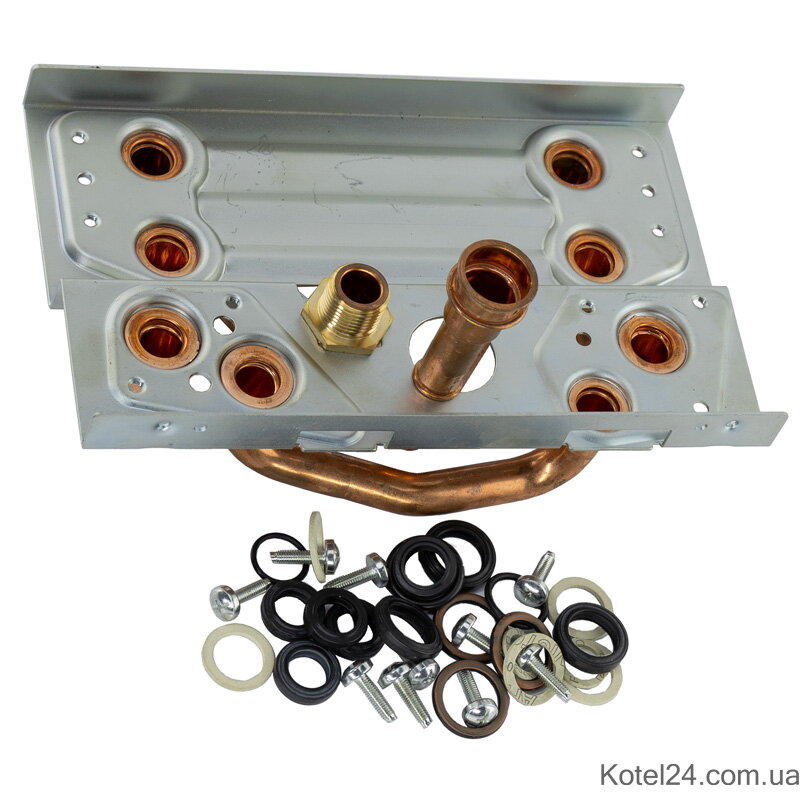

Гидравлическая плата крепления вторичного теплообменника ГВС Vaillant 0020020014

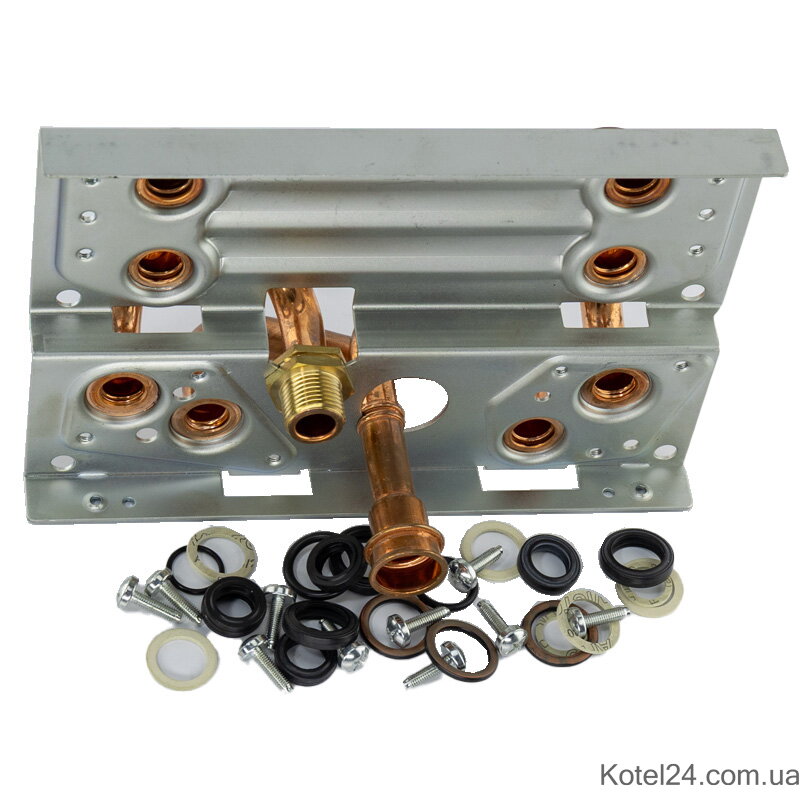

Гидравлическая плата Vaillant 0020020014 предназначена для установки и крепления пластинчатого вторичного теплообменника в гидравлическом узле двухконтурного газового котла. Деталь поставляется в сборе с медными трубками и обеспечивает штатное соединение теплообменника с элементами контура отопления и горячего водоснабжения. В каталогах также может встречаться обозначение 178965.

Это не электронная плата управления и не отдельный теплообменник, а механический элемент гидравлического узла. От его состояния зависит правильное положение теплообменника, герметичность соединений и нормальная циркуляция теплоносителя внутри котла.

Для чего нужна гидравлическая плата

Плата выполняет сразу несколько функций: служит основанием для крепления вторичного теплообменника, удерживает соединительные трубки в штатном положении и формирует необходимые участки гидравлического контура. Конструкция детали рассчитана на установку без изменения заводской схемы соединений котла.

Повреждение крепёжной части или медных трубок может привести к смещению теплообменника, появлению течи и нарушению циркуляции. Поэтому при ремонте важно менять не только уплотнения, но и саму плату, если она деформирована, повреждена коррозией или утратила герметичность.

Признаки неисправности и когда требуется замена

• появление влаги или подтёков в области вторичного теплообменника;
• следы коррозии, окисления или известковых отложений на медных трубках;
• деформация креплений, люфт или неправильное положение теплообменника;
• повторное нарушение герметичности после замены прокладок;
• повреждение трубок при разборке гидравлического узла или после длительной эксплуатации.

Перед заменой необходимо убедиться, что причина неисправности связана именно с гидравлической платой. Течь также может быть вызвана уплотнителями, резьбовыми соединениями, самим теплообменником или другими элементами гидравлического блока.

Совместимость Vaillant 0020020014

Гидравлическая плата применяется в настенных двухконтурных котлах Vaillant серий turboTEC и atmoTEC, включая исполнения Pro, Plus, Pro mini и exclusiv. В перечень совместимых моделей входят:

• turboTEC plus: VUW 202/3-5, VUW 202/5-5, VUW 242/3-5B, VUW 242/5-5, VUW 282/3-5B, VUW 282/5-5, VUW 322/3-5B, VUW 322/5-5, VUW 362/3-5;
• turboTEC pro и pro mini: VUW 11-202/5-3, VUW 182/5-3, VUW 202/3-3, VUW 202/5-3, VUW 242/3-3B, VUW 242/5-3, VUW 282/3-3B, VUW 282/5-3, VUW 11/202/3-3 M, VUW 182/3-3 M, VUW 202/3-3 M, VUW 242/3-3 M;
• turboTEC exclusiv: VUW 255/4-7;
• atmoTEC pro и pro mini: VUW 180/5-3, VUW 200/3-3, VUW 200/5-3, VUW 240/3-3, VUW 240/5-3, VUW 280/3-3, VUW 280/5-3, VUW 180/3-3 M, VUW 200/3-3 M, VUW 240/3-3 M;
• atmoTEC plus: VUW 200/3-5, VUW 200/5-5, VUW 240/3-5B, VUW 240/5-5, VUW 280/3-5, VUW 280/5-5;
• atmoTEC exclusiv: VUW 254/4-7.

Перед заказом сравните маркировку старой детали, точную модель котла и полное исполнение гидравлического узла. Даже у котлов одной серии могут использоваться разные варианты соединений. Если есть сомнения, полезно предоставить специалисту фото установленной платы и шильдика котла.

Преимущества замены платы, а не всего гидравлического узла

Если остальные элементы узла исправны, замена только повреждённой гидравлической платы позволяет восстановить заводскую конструкцию без полной замены дорогостоящего блока. Это уменьшает объём ремонтных работ, сохраняет исправные штатные компоненты и исключает ненужную замену теплообменника, клапанов или соединительных деталей.

После установки подходящей детали восстанавливаются надёжное крепление вторичного теплообменника, герметичность соединений и корректная циркуляция теплоносителя. Пользователь получает возможность вернуть котлу нормальную работу контура ГВС без переделки трубок и креплений.

Рекомендации по установке

Работы следует выполнять только на отключённом и остывшем котле. Перед разборкой перекройте подачу газа и воды, отключите электропитание, сбросьте давление и слейте теплоноситель из соответствующего участка системы. При демонтаже осмотрите трубки, посадочные места, крепёж и уплотнения.

При сборке рекомендуется установить новые прокладки, очистить сопрягаемые поверхности и проверить, чтобы трубки не испытывали механического напряжения. После заполнения системы необходимо удалить воздух, проверить давление и внимательно осмотреть соединения на отсутствие течи. Газовые работы и проверку котла после ремонта должен выполнять квалифицированный специалист.

Совет специалиста

Не подбирайте эту запчасть только по внешнему сходству. Гидравлическая плата теплообменника ГВС Vaillant 0020020014 должна соответствовать модели котла, расположению отверстий, трубок и креплений. При точном совпадении артикула и исполнения замена проходит без адаптации штатных соединений.

Закажите оригинальную гидравлическую плату Vaillant 0020020014, если требуется заменить повреждённое крепление вторичного теплообменника или восстановить герметичность гидравлического узла. Перед оформлением покупки сверьте артикул, модель котла и состояние остальных компонентов системы.
