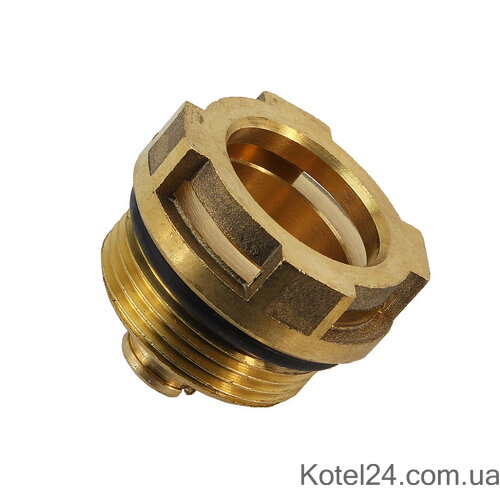

Гайка трёхходового клапана под электропривод 50101017

Гайка трехходового клапана под электропривод Fugas 50101017

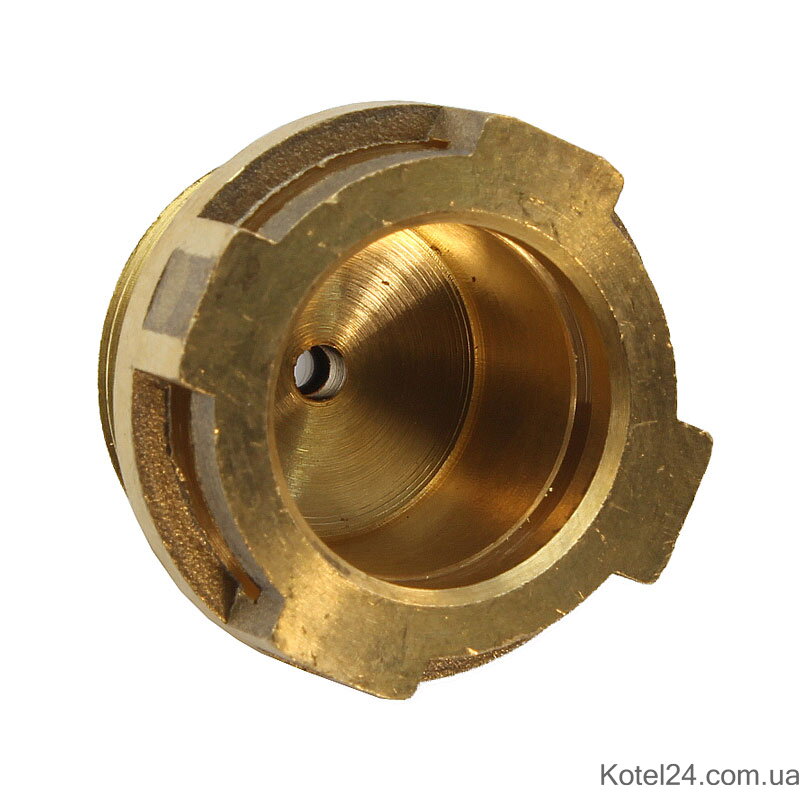

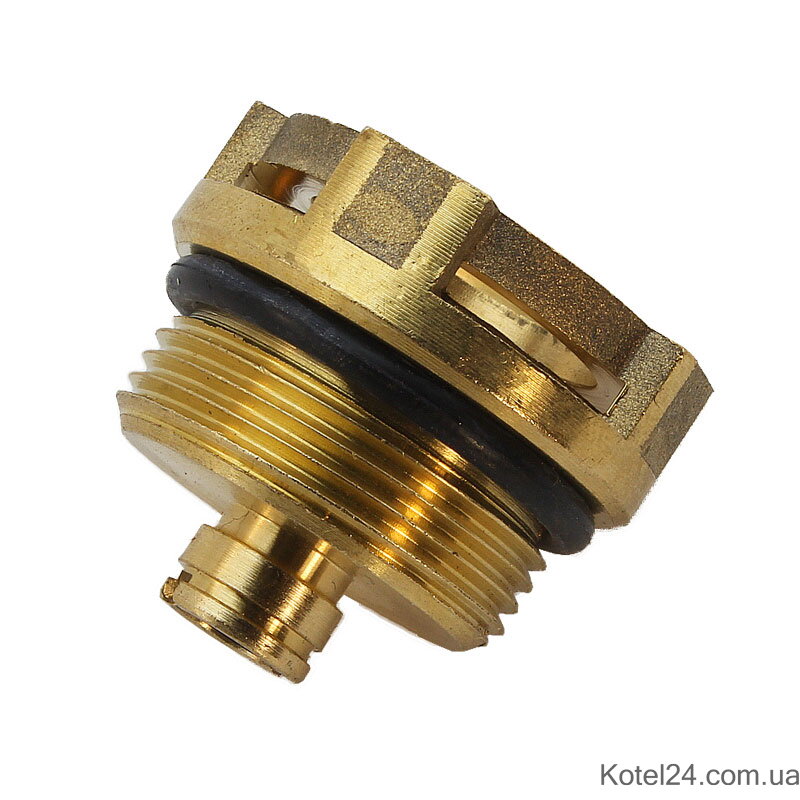

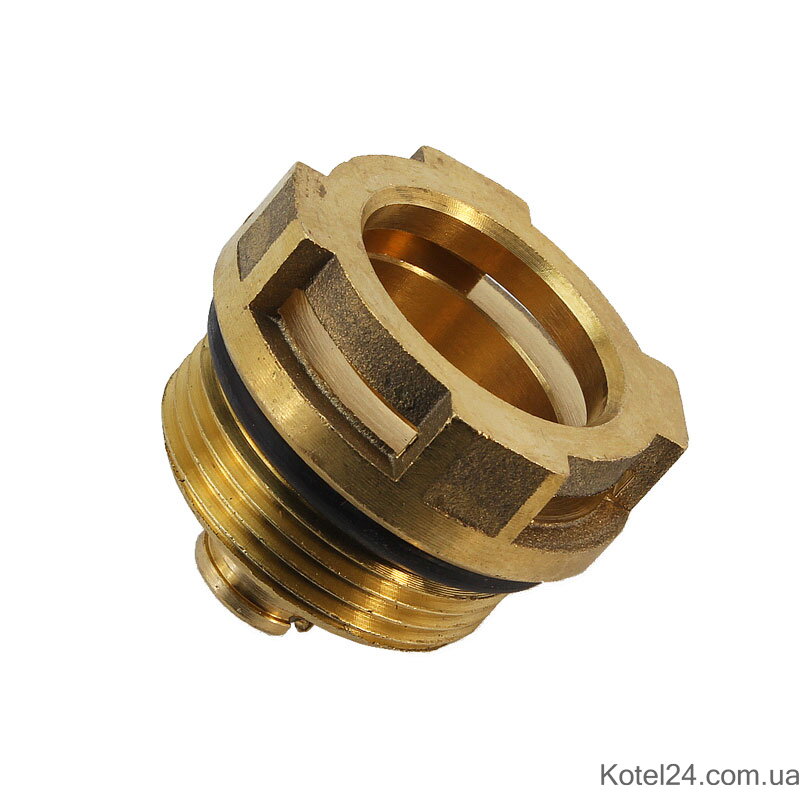

Гайка трехходового клапана 50101017 — латунная уплотнительная втулка, применяемая в гидравлическом узле настенных газовых котлов. Деталь устанавливается в корпус трехходового клапана в месте расположения штока и крепления электропривода.

Основная задача втулки — обеспечить правильную фиксацию элементов клапана и герметичность соединения. Деталь применяется с трехходовыми клапанами Fugas распространенной конструкции, которые устанавливались на котлах различных торговых марок.

Посмотреть другие трехходовые клапаны, втулки и ремкомплекты котлов можно в соответствующем разделе Kotel24.

Совместимость

Втулка Fugas 50101017 применяется в трехходовых клапанах газовых котлов следующих марок:

• Protherm;
• Buderus;
• Mora;
• Biasi;
• Zoom / Zoom Boilers;
• Solly;
• Weller;
• Expert;
• AEG;
• Neva Lux;
• Rens;
• Grandini;
• в отдельных гидравлических группах других котлов с трехходовым клапаном Fugas аналогичной конструкции.

На Kotel24 эта деталь также представлена в каталогах комплектующих Protherm, Buderus, Solly, Rens, Nobel и других марок.

Важно: одна и та же марка котла может комплектоваться разными гидравлическими группами в зависимости от модели и года выпуска. Поэтому окончательный подбор рекомендуется выполнять по конструкции установленного трехходового клапана и артикулу старой втулки, а не только по названию котла.

Другие комплектующие можно посмотреть в разделе запчасти для котлов Protherm.

Артикулы

• 50101017 — основной артикул;
• 5010117 — встречающийся сокращенный вариант обозначения;
• производитель гидравлического узла — Fugas.

При поиске и подборе рекомендуется использовать основной номер 50101017.

Характеристики

• тип детали — гайка / уплотнительная втулка;
• назначение — трехходовой клапан газового котла;
• место установки — узел штока под электроприводом;
• производитель — Fugas;
• материал — латунь;
• артикул — 50101017;
• тип установки — резьбовое соединение;
• применение — ремонт гидравлической части двухконтурного котла.

Для чего нужна гайка трехходового клапана

Трехходовой клапан переключает движение теплоносителя между контуром отопления и нагревом горячей воды. Электропривод воздействует на шток клапана, а уплотнительная втулка 50101017 является частью узла, через который проходит и фиксируется механизм штока.

Исправное состояние втулки важно для герметичности гидравлического узла и свободного перемещения штока.

Признаки неисправности

Проверить состояние втулки рекомендуется при следующих признаках:

• появление воды около электропривода трехходового клапана;
• следы подтекания вокруг штока;
• образование известкового налета на клапане;
• повреждение или трещина латунной втулки;
• повреждение резьбы;
• электропривод не удается надежно установить;
• шток клапана перемещается с заеданием.

Следует учитывать, что протечка в этой зоне может быть связана не только с самой гайкой, но и с внутренним сальником, уплотнительными кольцами или штоком трехходового клапана.

Как правильно подобрать

Перед заказом 50101017 желательно проверить:

1. марку и модель газового котла;
2. производителя установленного трехходового клапана;
3. форму гидравлического блока;
4. конструкцию крепления электропривода;
5. резьбу и размеры старой втулки;
6. артикул 50101017;
7. внешний вид демонтированной детали.

Особенно важно сравнивать конструкцию детали на котлах, которые в разные годы комплектовались гидрогруппами нескольких производителей.

Для ремонта подобных узлов можно также посмотреть запчасти для котлов Buderus.

Гайка, втулка или сальник трехходового клапана

В продаже деталь 50101017 может называться по-разному: гайка трехходового клапана, латунная втулка, уплотнительная втулка или гайка под электропривод. Речь идет об элементе узла трехходового клапана Fugas, установленном со стороны привода.

Если причиной протечки является изношенное внутреннее уплотнение, при ремонте необходимо проверить не только латунную втулку, но также состояние штока и сальников.

Гайка-втулка Fugas 50101017 позволяет заменить поврежденный элемент трехходового клапана отдельно, без необходимости менять исправный гидравлический блок целиком.
