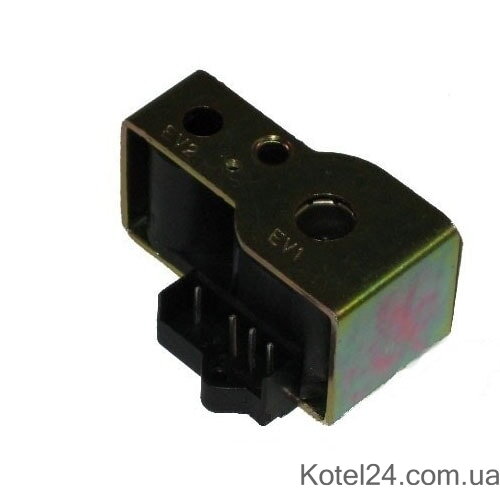

Катушка газового клапана Ariston (6YBOBINA00)
Дополнительные фотографии Ariston 25.67
Катушка газового клапана (соленоид) Ariston
(997089 SIT 845 SIGMA)
EV1 напряжение (между контактами 3 и 4) = 220 В
EV1 сопротивление (между контактами 3 и 4) = 878 Oм
EV2 напряжение (между контактами 1и 3) = 220 В
EV1 сопротивление (между контактами 3 и 4) = 6860 Oм
Сопротивление катушки модулятора = 80 Oм
Запирающие катушки соленоида подключенны параллельно. При подаче на их обмотки напряжения с платы управления, дают возможность подачи газа клапаном. Количество газа, подаваемое при работе катушек, можно регулировать регулятором минимальной подачи газа на клапане Sit 845.
Характеристики Ariston 25.67
- Назначение
- запирающая катушка клапана
