Датчик протока поплавок Hermann Habitat 2 40004137c

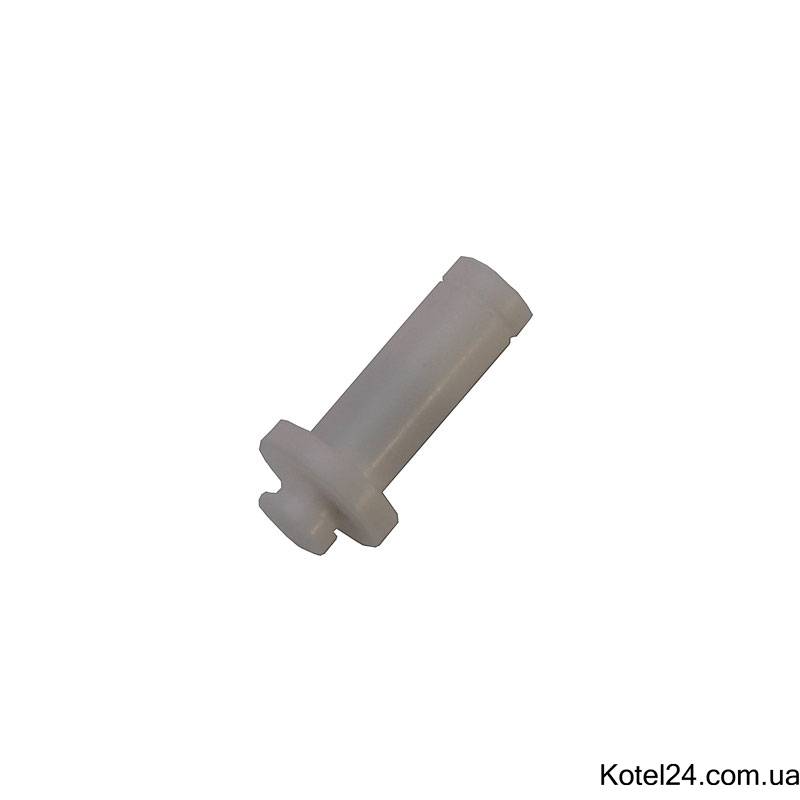

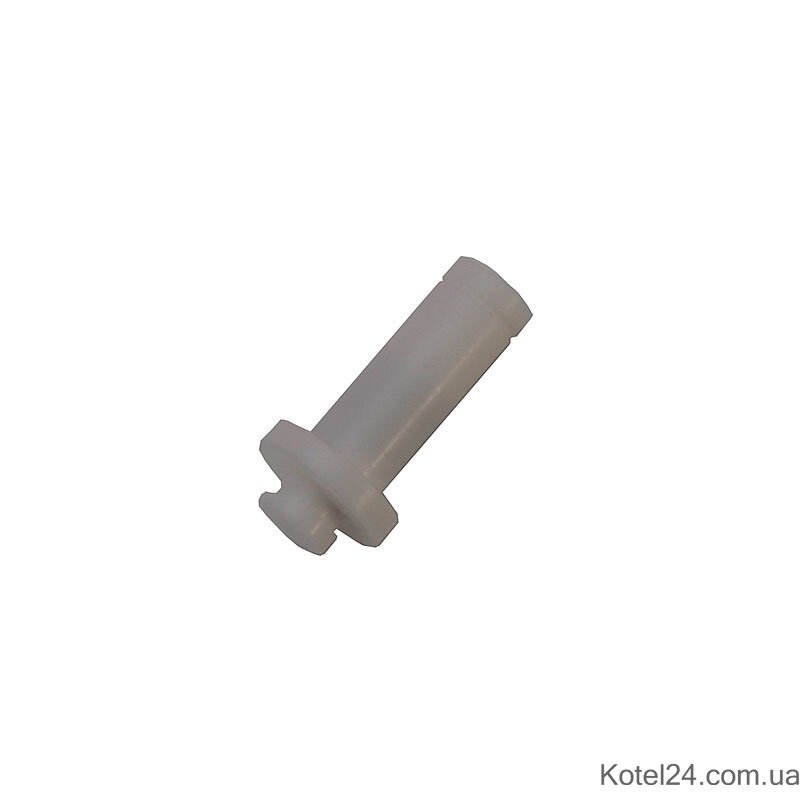

Поплавок датчика протока Hermann Habitat 2 40004137C

Датчик протока — поплавок Hermann Habitat 2 40004137C предназначен для работы в гидравлической группе ГВС двухконтурного газового котла.

Деталь представляет собой подвижный магнитный элемент. При открытии крана горячей воды поток перемещает поплавок внутри гидрогруппы. Изменение положения магнита фиксируется чувствительным элементом датчика, после чего плата управления получает сигнал о наличии протока и переводит котёл в режим приготовления ГВС.

Замена отдельного поплавка позволяет восстановить работу системы определения протока без покупки комплектной гидравлической группы, если её корпус и остальные элементы исправны.

Совместимость

Поплавок 40004137C применяется в газовых котлах серии:

Hermann Habitat 2:

• Habitat 2 23E;

• Habitat 2 24SE.

Деталь устанавливается в соответствующую гидравлическую группу ГВС Hermann Habitat 2.

Для других серий Hermann — Micra, Micra 2, Supermicra, Supermaster, Eura и Thesi — могут использоваться датчики протока другой конструкции, поэтому подбирать деталь только по бренду котла не рекомендуется.

Артикулы

Основной каталожный номер:

• 40004137C

Также при поиске может встречаться написание:

• 40004137c

• 40004137

При подборе желательно сверять полный артикул, включая буквенный индекс C, поскольку детали со схожими номерами могут отличаться по конструкции или применяемости.

Характеристики

• тип: поплавок датчика протока;

• назначение: определение протока воды ГВС;

• принцип работы: магнитный;

• место установки: гидравлическая группа ГВС;

• применение: газовые котлы Hermann Habitat 2;

• модельный ряд: Habitat 2 23E, Habitat 2 24SE;

• артикул: 40004137C.

Поплавок является механической частью системы определения протока и не является самостоятельным электронным датчиком.

Признаки неисправности

На необходимость проверки поплавка датчика протока могут указывать:

• котёл работает на отопление, но не запускается при открытии горячей воды;

• ГВС включается только при большом напоре;

• котёл периодически не распознаёт открытие крана;

• горячая вода включается с задержкой;

• нагрев ГВС самопроизвольно отключается;

• поплавок заедает внутри гидравлической группы;

• магнитный элемент загрязнён или повреждён.

Причиной аналогичных симптомов также может быть загрязнение фильтра, налёт внутри гидрогруппы, неисправность геркона или другого чувствительного элемента. Поэтому перед заменой желательно проверить весь узел определения протока.

Как правильно подобрать

Перед заказом рекомендуется проверить:

1. модель котла — Hermann Habitat 2;

2. модификацию — 23E или 24SE;

3. артикул детали — 40004137C;

4. форму и размеры старого поплавка;

5. состояние корпуса гидравлической группы;

6. работу чувствительного элемента датчика протока.

Если корпус гидрогруппы исправен и проблема связана только с подвижным магнитным элементом, замена поплавка может быть более рациональным вариантом, чем покупка всей группы ГВС.

При более серьёзном повреждении узла можно рассмотреть группу ГВС Hermann Habitat 2.

Другие варианты представлены в разделе реле протока Hermann и в общей категории датчики протока газовых котлов.

Поплавок Hermann 40004137C — сменный элемент системы контроля протока ГВС для котлов Habitat 2 23E и 24SE, позволяющий восстановить корректное определение разбора горячей воды при исправных остальных компонентах гидравлической группы.
