Датчик протока котла Junkers Euroline на три провода 8716146164

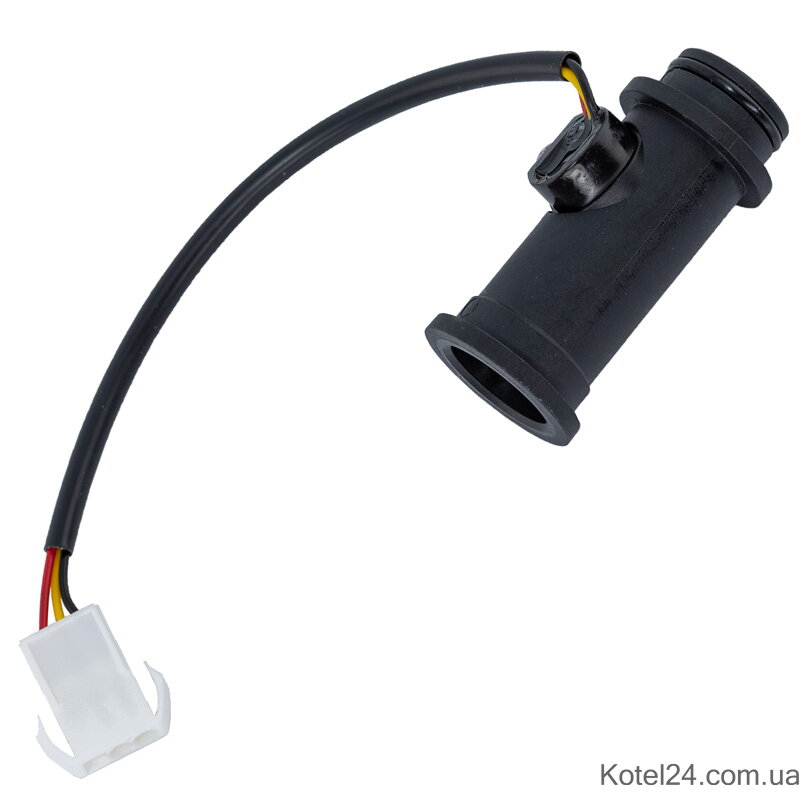

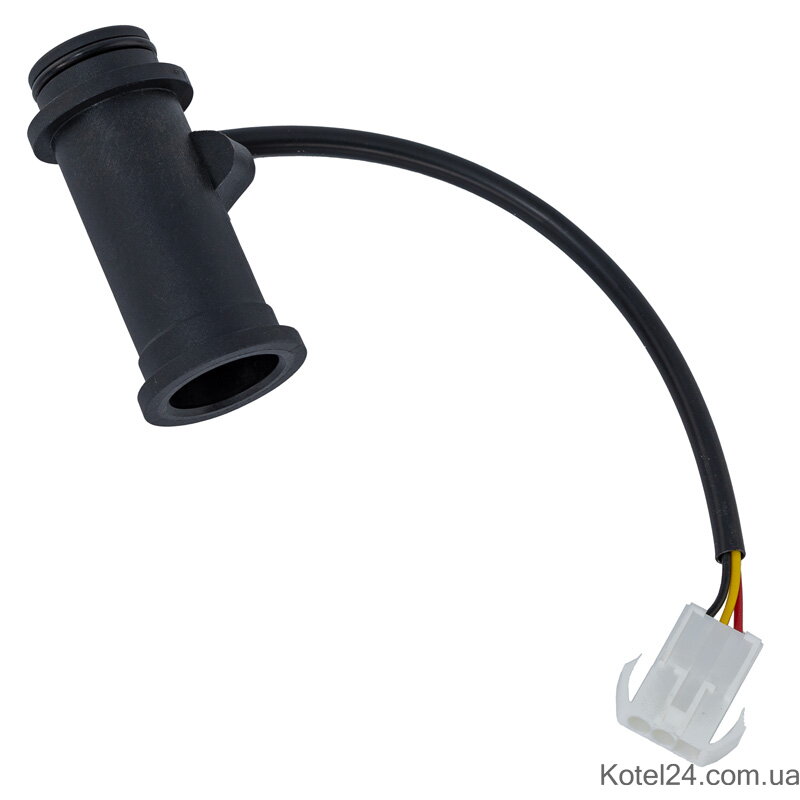

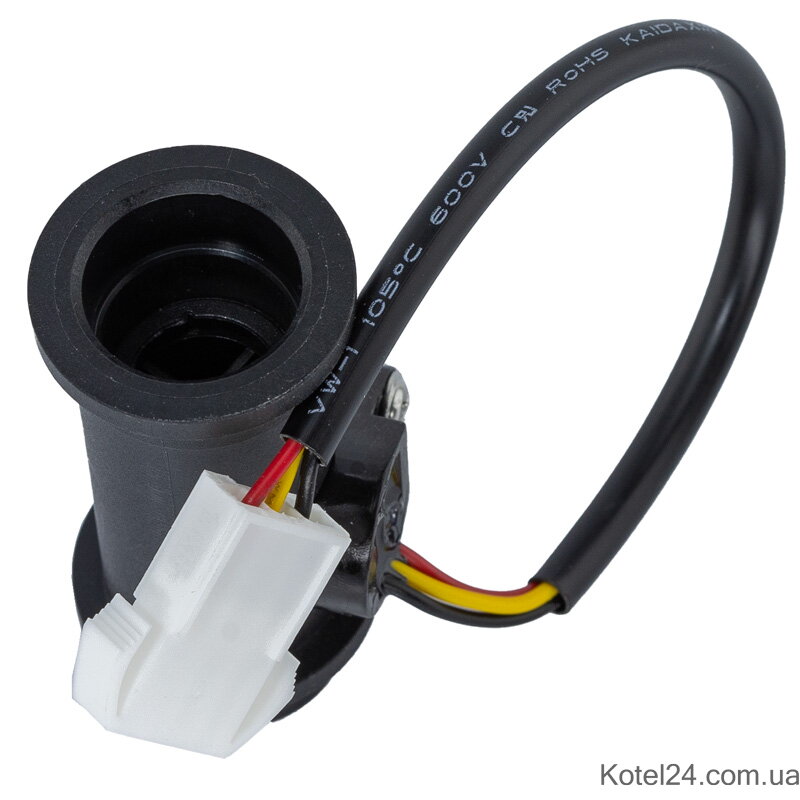

Датчик протока Junkers Euroline, Eurosmart 8716146164 на три провода

Датчик протока Junkers 8716146164 предназначен для определения водоразбора в системе горячего водоснабжения котла. При открытии крана узел передаёт сигнал автоматике, необходимый для включения режима ГВС. В карточке товара также указан номер 8719905144.

Исправный датчик обеспечивает корректное распознавание протока воды. Если неисправность связана именно с этим узлом, его замена помогает восстановить запуск нагрева при открытии крана.

Совместимость

Модельный ряд, указанный для этой детали:

Перед покупкой сверяйте полное обозначение котла, серийный номер и исполнение установленного датчика. В зависимости от года выпуска применялись варианты с двумя и тремя проводами.

Другие элементы контроля воды и температуры представлены в разделе data-start="1290" data-end="1376" class="decorated-link" rel="noopener" target="_new" href="/catalog/sensor-junkers-bosch">датчиков котлов Junkers и Bosch.

Артикулы

• 8716146164 — номер, приведённый в названии товара.
• 8719905144 — дополнительный каталожный номер в карточке.
• 8738727018 — указан на странице как новый артикул.
• 8707406034 — двухпроводное исполнение, для которого в карточке заявлена замена модернизированным узлом.

При переходе с двухпроводного датчика на трёхпроводный необходимо проверить исполнение замены и предусмотренную производителем схему подключения. Одного совпадения посадочного места недостаточно.

Характеристики

• Тип детали: датчик протока воды, гидротурбина.
• Назначение: контроль водоразбора в системе ГВС.
• Электрическое подключение: три провода.
• Применение: совместимые котлы Junkers Euroline и Eurosmart.

Напряжение питания, распиновку и комплектность следует уточнять для поставляемого исполнения. Подключать новый датчик только по цветам проводов старого узла нельзя.

Признаки неисправности

Проверка датчика протока необходима, если:

• котёл не реагирует на открытие крана горячей воды;
• нагрев запускается с задержкой;
• режим ГВС прерывается при постоянном водоразборе;
• для включения нагрева приходится увеличивать расход воды.

Эти симптомы также возможны при загрязнении входного фильтра, недостаточном напоре или повреждении проводки. Перед заменой проверяют фактический расход воды, состояние разъёма и сигнал датчика.

При поиске подходящего исполнения ориентируйтесь на артикул: в категории data-start="2828" data-end="2930" class="decorated-link" rel="noopener" target="_new" href="/catalog/rele-protoka-datchiki-protoka">реле и датчиков протока газовых котлов представлены узлы с разными конструкциями и подключениями.

Причины отказа и результат замены

Песок, ржавчина и другие загрязнения могут затруднять движение турбинки. Возможны также износ механизма, повреждение электрической части или нарушение контакта в соединении.

Если причиной является загрязнение, после диагностики может оказаться достаточным обслуживание. При повреждении самого датчика замена отдельного узла позволяет восстановить контроль протока без необоснованной замены исправной платы управления.

Как правильно подобрать

Для подбора подготовьте фотографию шильдика котла и установленного датчика. Важно сравнить:

• серию и полную модификацию оборудования;
• артикул старой детали;
• количество проводов и форму разъёма;
• конструкцию корпуса, креплений и подключений;
• наличие переходников и уплотнений в комплекте замены.

После установки проверяют герметичность соединений, включение режима ГВС при открытии крана и прекращение запроса на нагрев после его закрытия.
