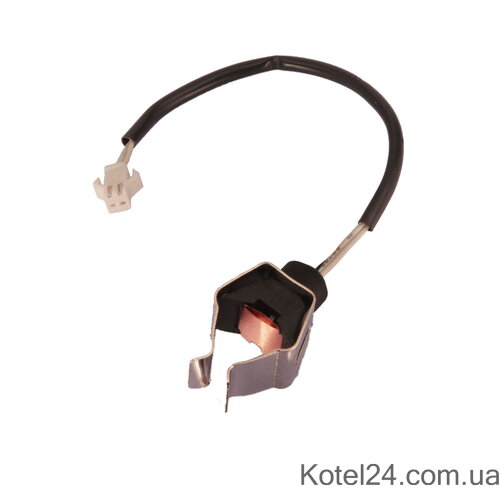

Датчик отопления котлов Rocterm, Nobel D45104

Датчик температуры отопления Rocterm, Nobel D45104

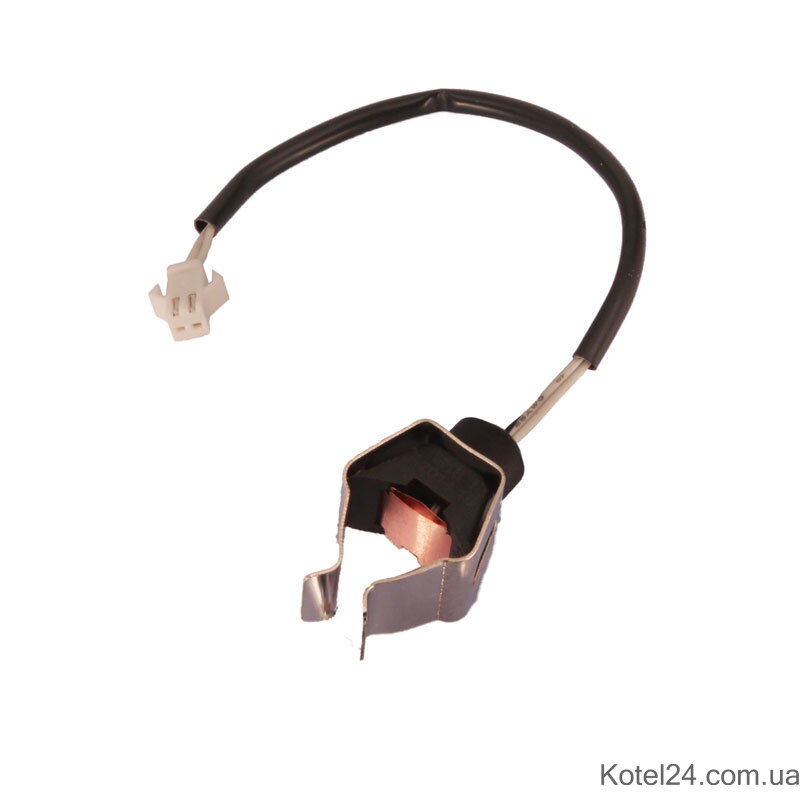

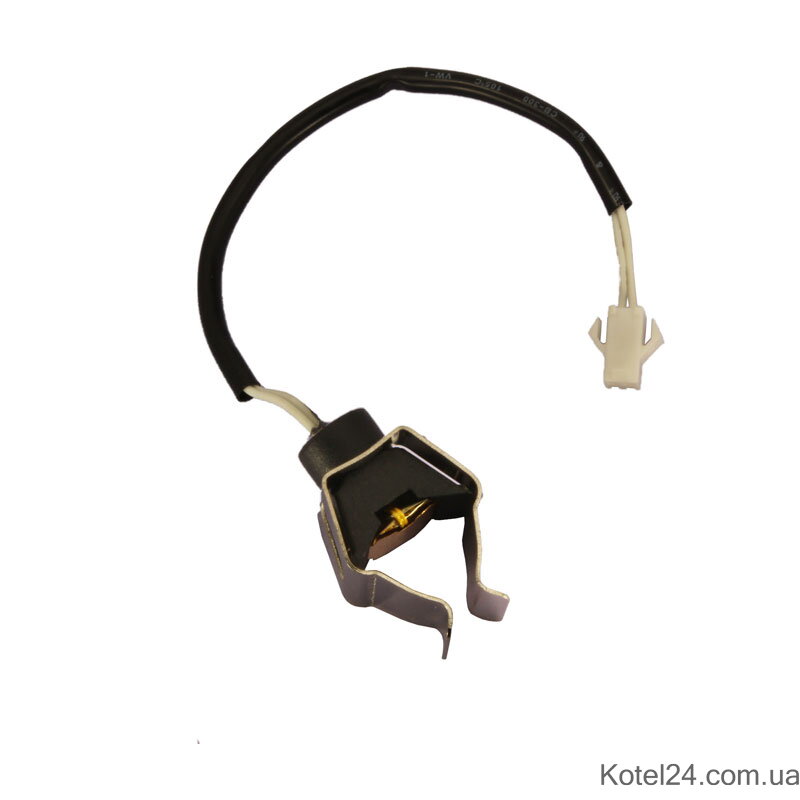

D45104 — накладной температурный датчик NTC для газовых котлов Rocterm, Nobel, Praga и Altogas. Используется для контроля температуры теплоносителя в контуре отопления и передачи данных на электронную плату управления котла.

Датчик устанавливается непосредственно на трубку отопительного контура и фиксируется металлической пружинной скобой. Благодаря накладной конструкции чувствительный элемент измеряет температуру через поверхность трубки и не контактирует непосредственно с теплоносителем.

При изменении температуры меняется электрическое сопротивление NTC-элемента. Плата управления использует полученные данные для регулирования работы горелки и поддержания заданной температуры отопления.

Другие датчики температуры NTC для газовых котлов представлены в соответствующем разделе каталога Kotel24.

Совместимость

Датчик D45104 применяется в настенных газовых котлах:

• Rocterm;
• Nobel;
• Praga;
• Altogas.

Деталь используется в качестве температурного датчика контура отопления.

Для котлов Rocterm можно также посмотреть запчасти Rocterm, а для оборудования Nobel — запчасти для котлов Nobel.

Точный перечень серий и моделей для D45104 в доступной технической документации не подтвержден, поэтому перед заказом рекомендуется сверять артикул установленной детали, ее форму, разъем и параметры NTC.

Артикулы

Основной каталожный номер:

D45104

При подборе детали необходимо отличать D45104 от внешне похожих температурных датчиков, используемых в контуре ГВС.

Характеристики

• тип — температурный датчик NTC;
• исполнение — накладное;
• назначение — контроль температуры отопительного контура;
• сопротивление — около 10 кОм при комнатной температуре;
• артикул — D45104;
• крепление — металлическая пружинная скоба;
• подключение — двухконтактный разъем;
• применение — Rocterm, Nobel, Praga, Altogas;
• принцип работы — сопротивление уменьшается при увеличении температуры.

Накладная конструкция позволяет заменить датчик без непосредственного вмешательства в гидравлический контур котла.

Признаки неисправности

На возможную неисправность датчика D45104 могут указывать:

• неправильное определение температуры отопления;
• слишком раннее отключение горелки;
• недостаточный нагрев теплоносителя;
• перегрев отопительного контура;
• частые включения и отключения горелки;
• появление ошибки температурного датчика;
• отсутствие изменения сопротивления при нагреве;
• обрыв или короткое замыкание NTC;
• повреждение разъема или контактной поверхности датчика.

Важно учитывать, что подобные симптомы могут возникать также при плохой циркуляции теплоносителя, загрязнении теплообменника, повреждении проводки или неисправности электронной платы.

Как проверить датчик D45104

Для первичной проверки используется мультиметр в режиме измерения сопротивления.

При комнатной температуре сопротивление исправного датчика составляет приблизительно 10 кОм. При постепенном нагревании датчика значение сопротивления должно плавно уменьшаться.

Если мультиметр показывает обрыв, короткое замыкание или сопротивление изменяется нестабильно, необходимо проверить сам датчик, его разъем и соединительную проводку.

Как правильно подобрать

Перед покупкой необходимо проверить:

• марку и модель газового котла;
• артикул установленного датчика — D45104;
• номинал NTC — около 10 кОм при комнатной температуре;
• диаметр трубы и размер крепежной скобы;
• форму корпуса;
• тип электрического разъема;
• назначение — контур отопления.

Не следует выбирать датчик только по внешнему сходству. Похожие NTC-сенсоры могут отличаться сопротивлением, характеристикой термистора или размером крепления.

Исправный датчик отопления D45104 обеспечивает корректное измерение температуры теплоносителя и позволяет электронной плате правильно управлять нагревом в совместимых котлах Rocterm, Nobel, Praga и Altogas.
