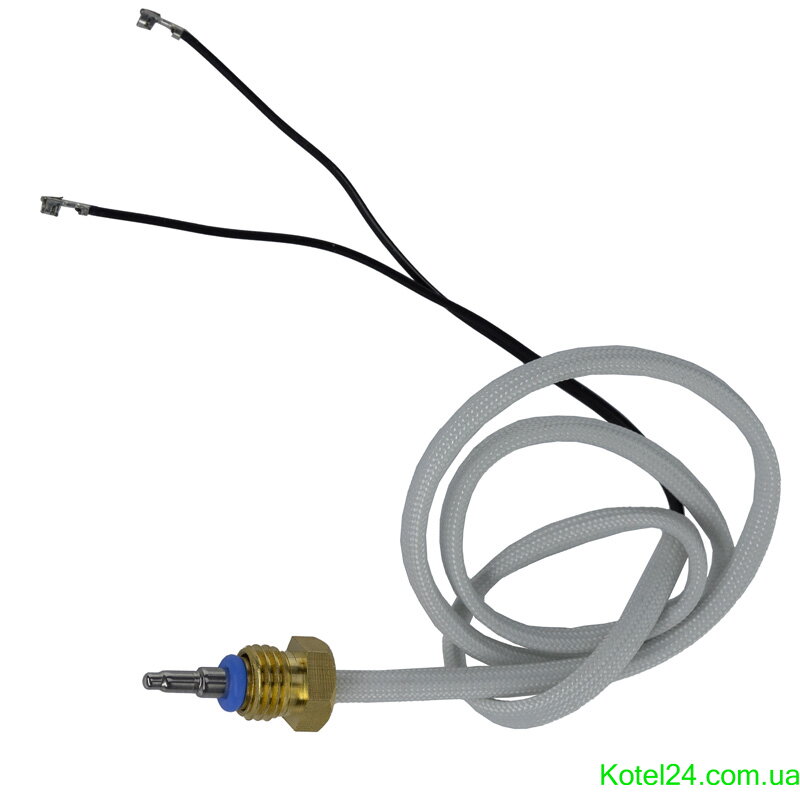

Датчик Ntc котлов Nobel, Grandini погружной с проводом 56099

Датчик температуры NTC Nobel / Grandini 56099

Погружной датчик NTC 56099 предназначен для измерения температуры воды в газовых котлах Nobel и Grandini. Сенсор устанавливается непосредственно в гидравлический контур котла и передает данные о температуре на электронную плату управления.

Внутри датчика используется NTC-термистор с номинальным сопротивлением 10 кОм при 25 °C. При повышении температуры сопротивление чувствительного элемента уменьшается, а плата управления на основании полученных данных корректирует работу горелки.

Погружное исполнение обеспечивает непосредственное измерение температуры воды. Для подключения датчик оснащен проводом с электрическим разъемом.

Другие датчики температуры NTC для газовых котлов представлены в отдельном разделе Kotel24.

Совместимость

Датчик температуры 56099 применяется в следующих моделях газовых котлов:

Nobel:

• Nobel NB2-24-SE;
• Nobel NB2-28-SE.

Grandini:

• Grandini B3;
• Grandini C3;
• Grandini W3.

Для котлов Nobel также можно подобрать другие запчасти для газовых котлов Nobel.

Перед заказом рекомендуется сверить не только модель котла, но и конструкцию установленного датчика, резьбовое подключение и сопротивление NTC.

Артикулы и маркировка

Основной артикул:

56099

На проводе или элементах датчика также могут встречаться заводские обозначения:

• Salipt;
• S-PVC;
• CB-300;
• E180908.

Маркировка может отличаться в зависимости от производителя и партии поставки, поэтому основными параметрами для подбора остаются артикул 56099, модель котла и характеристики датчика.

Характеристики

• тип детали — датчик температуры NTC;
• исполнение — погружное;
• сопротивление — 10 кОм при 25 °C;

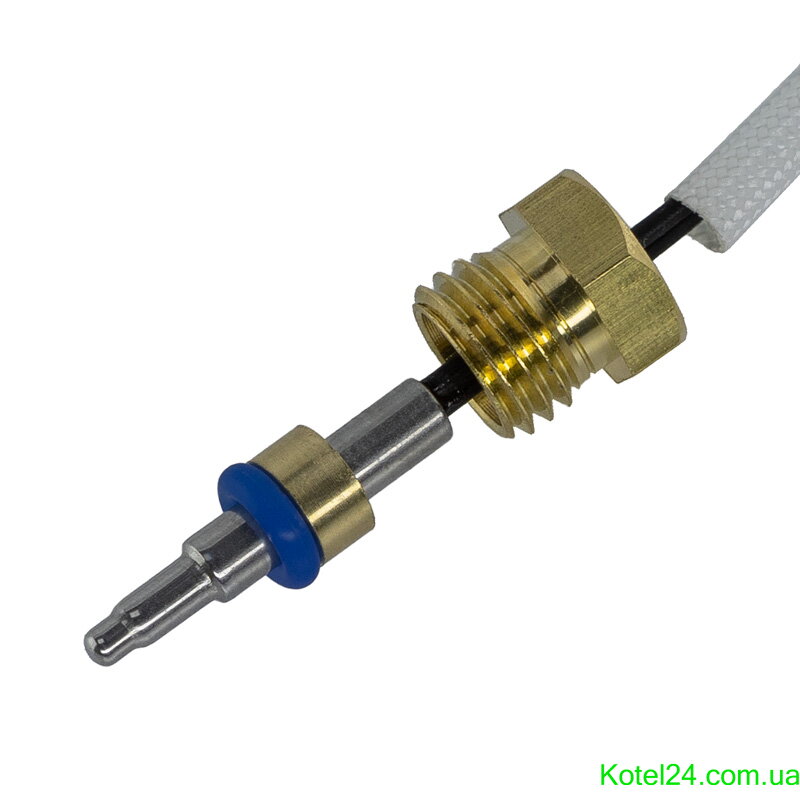

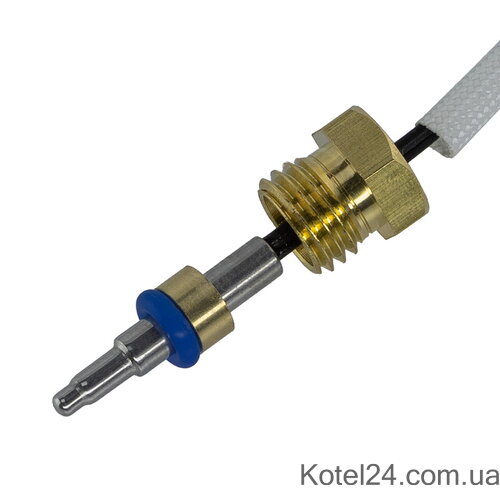

• резьбовое подключение — 1/8";
• длина погружной гильзы — около 30 мм;
• подключение — провод с разъемом;
• принцип работы — уменьшение сопротивления при повышении температуры;
• применение — газовые котлы Nobel и Grandini;
• артикул — 56099.

В разных источниках встречается различная информация о длине соединительного провода, поэтому этот размер лучше дополнительно сверять по фактической детали перед заказом.

Признаки неисправности датчика NTC

О возможной неисправности температурного датчика могут свидетельствовать:

• котел неправильно определяет температуру воды;
• температура ГВС нестабильна;
• вода перегревается или недостаточно нагревается;
• горелка слишком часто включается и отключается;
• котел прекращает нагрев раньше достижения заданной температуры;
• появляется ошибка температурного датчика;
• мультиметр показывает обрыв или короткое замыкание;
• сопротивление датчика не изменяется при нагревании;
• повреждены провод или электрический разъем.

Подобные симптомы не всегда вызваны самим NTC. Перед заменой следует проверить контакты, проводку, состояние разъема и исправность других элементов системы управления.

Как проверить датчик 56099

Для первичной проверки используется мультиметр в режиме измерения сопротивления.

При температуре около 25 °C исправный датчик должен показывать приблизительно 10 кОм. При постепенном нагревании его сопротивление должно плавно уменьшаться.

Если сопротивление отсутствует, близко к короткому замыканию или изменяется скачками, датчик следует дополнительно проверить и при подтверждении неисправности заменить.

Как правильно подобрать

При выборе NTC необходимо проверить:

• производителя газового котла;
• полную модель оборудования;
• артикул датчика — 56099;
• сопротивление — 10 кОм при 25 °C;
• погружную конструкцию;
• резьбу 1/8";
• длину и форму гильзы;
• разъем подключения.

Не рекомендуется выбирать датчик только по внешнему сходству. Похожие по размеру сенсоры могут иметь другую характеристику сопротивления, и в таком случае электронная плата будет получать неправильные данные о температуре.

Другие датчики для газовых котлов можно подобрать по бренду, модели оборудования и каталожному номеру детали.

Установка исправного датчика NTC Nobel / Grandini 56099 восстанавливает корректное измерение температуры воды и позволяет электронной плате правильно управлять нагревом в совместимых котлах Nobel и Grandini.
