Чугунная улитка насоса Grundfos прямо проходная 130 мм

Чугунная улитка насоса Grundfos прямо проходная 130 мм

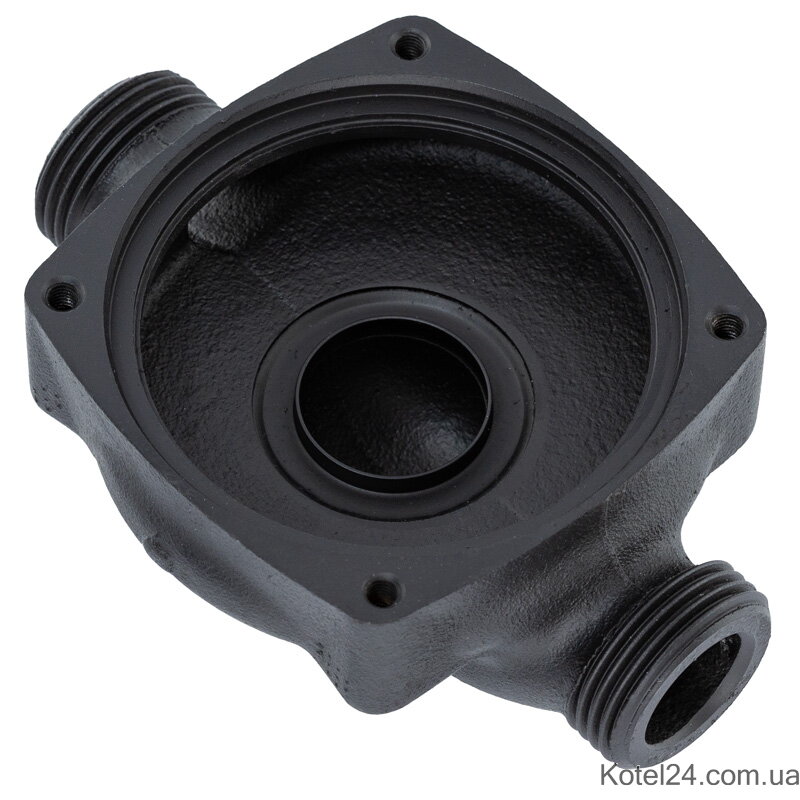

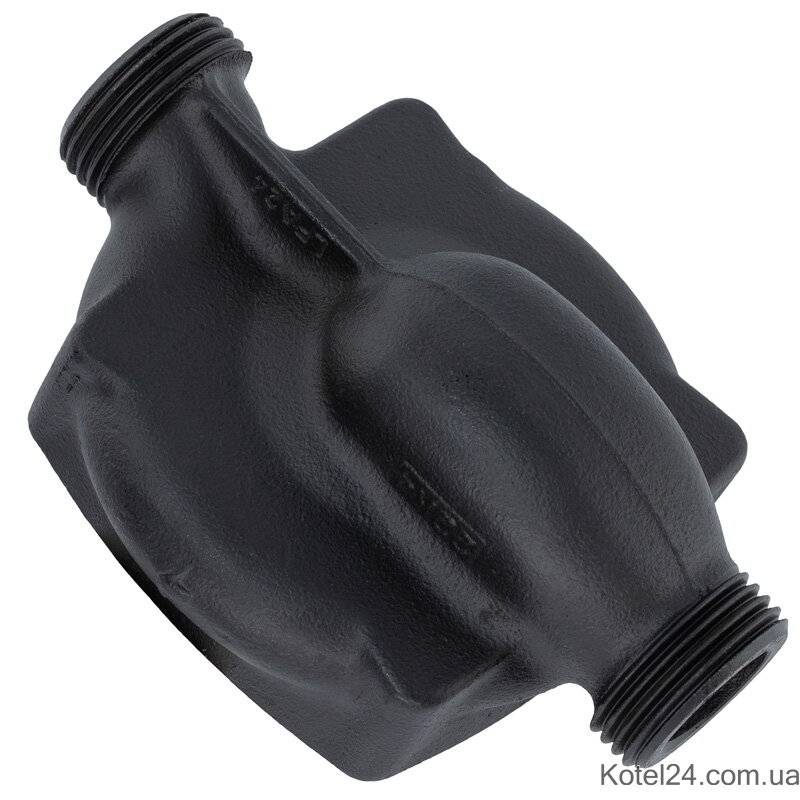

Чугунная улитка насоса Grundfos (резьба G1 дюйм) — это задняя часть корпуса циркуляционного насоса, в которой сформирован канал для прохождения и направления теплоносителя. Деталь выполнена в прямопроходном исполнении, размер прохода — 130 мм. Она устанавливается в составе насосного узла отопительной системы и соединяется с рабочей частью насоса, уплотнением и трубопроводными присоединениями.

Для чего нужна деталь

Улитка обеспечивает правильное движение теплоносителя через насос и участвует в передаче потока между отопительным контуром и насосным узлом. Ее внутренняя форма определяет рабочий гидравлический канал, а посадочные места обеспечивают соединение с корпусом насоса и сопрягаемыми элементами.

Исправная задняя часть корпуса необходима для нормальной циркуляции воды или другого теплоносителя, сохранения герметичности и надежной фиксации насосной части. Чугунное исполнение подходит для ремонтных работ, когда требуется заменить поврежденную корпусную деталь, но сам насосный механизм и остальные элементы узла пригодны к дальнейшей эксплуатации.

Когда требуется замена улитки

Неисправность корпуса не всегда приводит к немедленной остановке насоса. Однако эксплуатация насоса с поврежденной улиткой может вызвать утечки, подсос воздуха, снижение циркуляции и дополнительную нагрузку на другие компоненты системы. Поводом для диагностики и замены детали могут быть:

• трещины, сколы или пробоины в корпусе;
• следы коррозии и разрушения металла;
• подтекание в месте соединения с насосом или трубопроводом;
• деформация посадочных поверхностей;
• повреждение или износ крепежных отверстий;
• слабая циркуляция после устранения неисправностей самого насоса;
• невозможность надежно установить уплотнение и обеспечить герметичное соединение.

Перед покупкой желательно определить источник течи: иногда проблема связана не с улиткой, а с прокладкой, крепежом, резьбовым соединением или трещиной в соседнем элементе.

Совместимость и подбор

Обозначение «Grundfos» и размер 130 мм не являются достаточными основаниями для автоматического выбора детали. Улитки могут отличаться формой корпуса, расположением и количеством крепежных отверстий, типом присоединений, диаметром прохода и конструкцией посадки на насосную часть.

До оформления заказа сравните:

• модель и исполнение установленного циркуляционного насоса Grundfos;
• размер прохода и монтажную длину — 130 мм;
• форму старой улитки и расположение патрубков;
• межосевые расстояния и расположение крепежных отверстий;
• состояние сопрягаемой насосной части, уплотнений и креплений;
• фотографию, габариты и конструктивные особенности предлагаемой детали.

Если маркировка на насосе стерта или данные неполные, перед заказом предоставьте специалисту фотографию установленного узла и шильдика. Это позволит снизить риск ошибки при подборе. Деталь следует использовать только при подтвержденном соответствии конкретной конструкции насоса.

Преимущества своевременной замены

Установка исправной улитки помогает восстановить герметичность насосного узла, устранить течь в поврежденном корпусе и вернуть нормальные условия для циркуляции теплоносителя. После ремонта снижается риск попадания воздуха в систему, намокания оборудования и дальнейшего разрушения посадочных поверхностей.

Замена только задней части корпуса часто выгоднее приобретения насоса в сборе. Если электродвигатель, ротор, рабочее колесо и управляющие элементы исправны, нет необходимости менять весь узел из-за трещины или коррозии одной корпусной детали. Это позволяет сохранить работоспособные компоненты и выполнить ремонт с меньшими затратами времени и материалов.

Рекомендации по установке

Монтаж выполняйте на обесточенном и остывшем оборудовании после перекрытия крана и снижения давления в контуре. Перед разборкой подготовьте емкость для слива остатка теплоносителя. Снимите старую улитку, очистите сопрягаемые поверхности от загрязнений и ржавчины, проверьте плоскость прилегания и состояние резьбы.

Уплотнительный элемент при необходимости замените новым; повторное использование деформированной или поврежденной прокладки может привести к повторной течи. Крепеж затягивайте равномерно, без перекоса и чрезмерного усилия. После заполнения системы удалите воздух, проверьте давление и внимательно осмотрите соединения во время пробного запуска насоса.

Совет специалиста

Не устанавливайте новую улитку на насосную часть с люфтом, поврежденным валом или признаками заклинивания. Если причина неисправности связана не только с корпусом, потребуется комплексная проверка циркуляционного насоса. Правильно подобранная чугунная улитка Grundfos прямо проходная 130 мм станет практичным решением для восстановления насосного узла без замены всего оборудования.

Перед покупкой сопоставьте параметры детали с вашим насосом и фотографией товара. Если совместимость подтверждена, закажите улитку для ремонта и восстановления герметичной циркуляции в отопительной системе.
