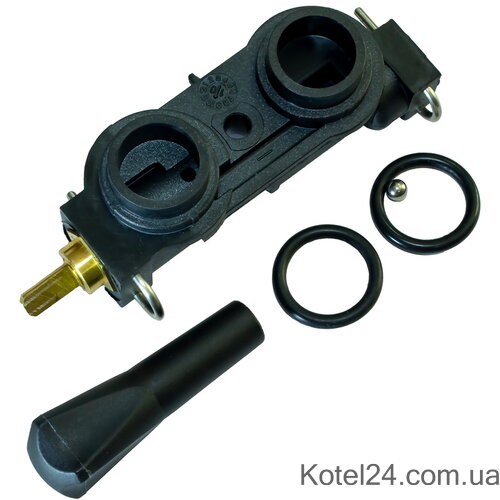

Гидравлический узел подпитки BIASI Delta 14599059

Гидравлический узел подпитки Biasi Delta BI1181502

Гидравлический узел подпитки Biasi BI1181502 — элемент гидравлической системы газового котла, предназначенный для подключения компонентов линии подачи и заполнения отопительного контура водой. Узел комплектуется краном подпитки и применяется в котлах Biasi Delta, Super Parva, Parva Recupera, Parva Condensing, Basica и Rinnova Condensing.

Через встроенный кран выполняется заполнение системы отопления и восстановление рабочего давления после обслуживания, удаления воздуха или частичного слива теплоносителя.

Другие запчасти для котлов Biasi можно подобрать в каталоге Kotel24 по модели оборудования и заводскому номеру детали.

Совместимость

Гидроузел BI1181502 применяется в газовых котлах:

Biasi Delta:

• Delta 23S M97.23SM
• Delta 24S M97.24DM/F
• Delta 24S M97R.24CM/F

Biasi Super Parva:

• M90.24CM/BX
• M90.24CV/BX
• M90.24DM/BX
• M90.28CM/BX
• M90.28CV/BX
• M90.28DM/BX
• M90.32CM/BX
• M90.32CV/BX

Biasi Parva Recupera:

• M96A.24SM/BD
• M96A.24SV/BD
• M96A.28SM/BD
• M96A.28SV/BD

Biasi Parva Condensing:

• M110B.24SM/BD
• M110B.32SM/BD

Biasi Basica:

• M97.24DM/F
• M97.24DM/FX
• M97.28DM/FX
• M97R.24BM/M
• M97R.24CM/F
• M97R.24CM/M
• M97R.24CM/FX

Biasi Rinnova Condensing:

• M160.2025 SM
• M160.2525 SV
• M160.3030 SV
• M160.3035 SM

Перечень совместимых моделей для BI1181502 подтверждается несколькими каталогами запчастей.

Перед заказом рекомендуется сверить полное обозначение котла и конструкцию установленного гидравлического блока.

Артикулы

Основной заводской артикул:

Biasi BI1181502

Также может встречаться обозначение:

1181502

На текущей карточке Kotel24 используется номер 14599059, однако перед указанием его как OEM-артикула Biasi рекомендуется дополнительно проверить маркировку оригинальной упаковки или самого узла.

Отдельный кран, устанавливаемый в этот гидроузел, встречается под номером:

BI1181503.

Характеристики

• тип детали — гидравлический узел подпитки;
• назначение — заполнение отопительного контура и объединение элементов гидросистемы;
• артикул — BI1181502;
• бренд — Biasi;
• материал основного корпуса — полимер;
• управление подпиткой — ручное;
• применение — настенные газовые котлы;
• страна бренда/производства узла — Италия.

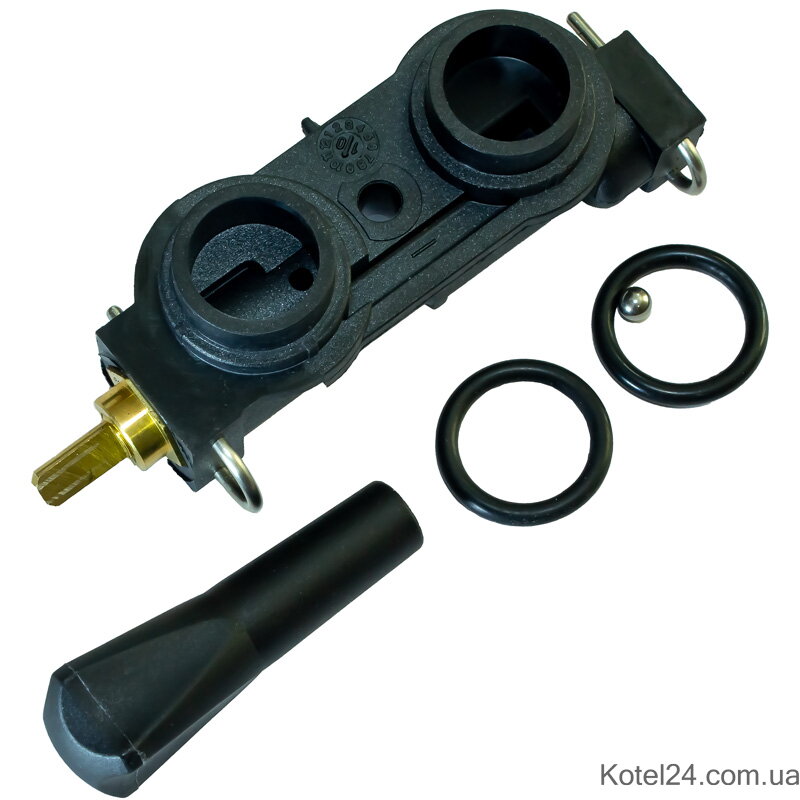

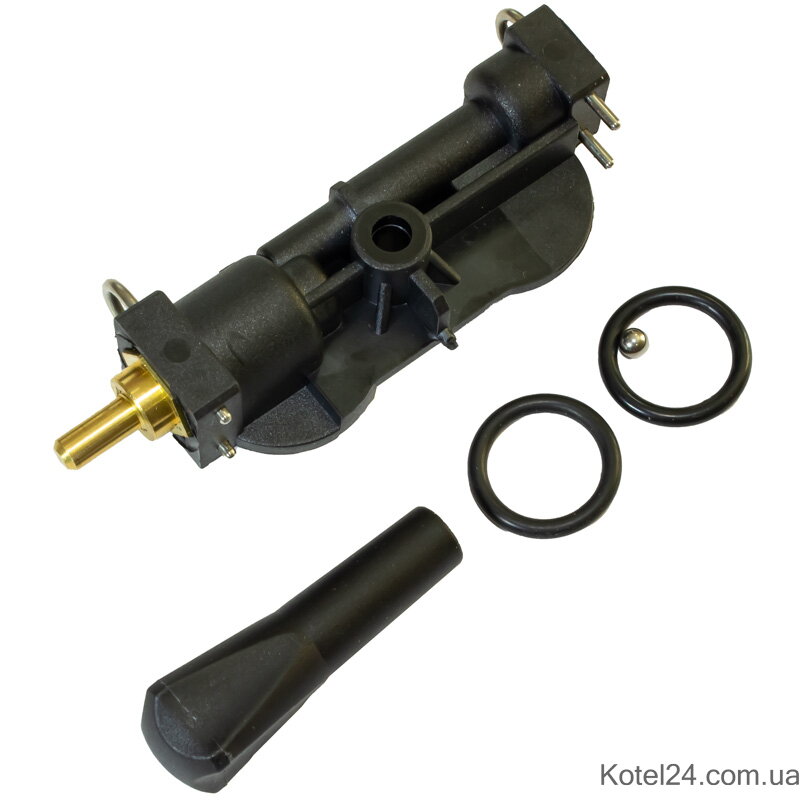

В комплектацию в зависимости от поставки входят пластиковый гидроблок, кран подпитки с ручкой, уплотнительные кольца, фиксирующие скобы и элементы обратного клапана.

Посмотреть другие краны подпитки Biasi можно в соответствующем разделе каталога.

Для чего нужен гидроузел подпитки

Узел является частью гидравлической системы котла. Через него выполняется соединение нескольких элементов и осуществляется подача воды при заполнении отопительного контура.

При открытии крана подпитки вода из системы водоснабжения поступает в отопительный контур. После достижения необходимого давления кран необходимо полностью закрыть.

В котлах Biasi Delta нормальное давление заполнения холодной системы составляет ориентировочно 1 бар, согласно руководству этой серии.

Признаки неисправности

Проверить гидроузел и установленный в нем кран подпитки необходимо, если:

• появилась протечка из пластикового корпуса;
• вода подтекает в районе соединений;
• корпус имеет трещину;
• кран подпитки не открывается или не закрывается;
• давление в системе самостоятельно повышается;
• после закрытия крана вода продолжает поступать в отопительный контур;
• повреждены посадочные места или фиксаторы;
• соединения невозможно надежно герметизировать новыми уплотнениями.

Похожие симптомы не всегда означают необходимость замены всего гидроблока. Причиной может быть сам кран подпитки, уплотнительные кольца или другой элемент гидравлической системы.

Причины выхода из строя

Основные причины повреждения гидроузла:

• естественное старение полимерного корпуса;
• механическая нагрузка на соединения;
• повреждение при разборке котла;
• износ уплотнительных колец;
• загрязнение и известковые отложения;
• чрезмерное усилие при работе с краном подпитки;
• перепады температуры и давления.

Если поврежден только внутренний кран, иногда достаточно заменить его отдельно. При трещине корпуса или повреждении посадочных мест рекомендуется менять гидравлический узел в сборе.

Для ремонта других элементов гидравлической системы можно посмотреть группы ГВС и ремкомплекты газовых котлов.

Гидроузел в сборе или отдельный кран подпитки

Если пластиковый корпус BI1181502 не имеет повреждений и сохраняет герметичность, неисправный кран подпитки можно заменить отдельно.

Замена всего узла предпочтительна, когда:

• корпус треснул;
• деформировались соединительные патрубки;
• повреждены места установки скоб;
• появилась выработка в посадочных местах;
• новая прокладка не устраняет протечку;
• повреждено несколько элементов одновременно.

Такой ремонт позволяет восстановить герметичность гидравлической системы и нормальную возможность заполнения отопительного контура.

Как правильно подобрать

Перед заказом гидроузла необходимо проверить:

1. бренд котла — Biasi;
2. точную серию — Delta, Super Parva, Basica, Parva Recupera и т. д.;
3. полное обозначение модели — например M97R.24CM/F;
4. артикул гидроузла — BI1181502;
5. расположение патрубков и крепежных скоб;
6. внешний вид старого гидроблока.

Особенно важно ориентироваться не только на название Biasi Delta, но и на буквенно-цифровой индекс модели. В котлах разных поколений Biasi применяются похожие внешне, но конструктивно различные гидравлические узлы.

Оптимальный способ подбора — совпадение модели котла + артикула BI1181502 + внешнего вида установленной детали.
