Вентиляторы газового котла

Вентилятор газового котла – одна из главных составляющих в механизме газового оборудования, необходимая для полноценной работы всей системы отопления. В газовых котлах используют нагнетательные вентиляторы с принудительной вытяжкой. Внешне вентиляторы котлов напоминают собой конструкцию раковины панциря плоской улитки. Корпус вентилятора котла чаще всего делают из стали или алюминия. Встречаются так же модели с оцинкованным корпусом. Электрическая мощность зависит от тепловой мощности газового котла.

Для чего нужен вентилятор котла.

Газовые котлы имеют закрытую камеру сгорания, внутри которой происходит процесс горения газа, с помощью ее разогревается водяной контур. Вентилятор в котле, установлен в верхней части самой камеры и выполняет такие функции:

  1. С помощью нагнетания воздуха и его разрежения поддерживается постоянная температура горения, заданная пользователем;
  2. Принудительный вывод в вентиляцию продуктов горения.

Работу вентилятора газового котла контролирует специальный датчик, который измеряет давление дыма и носит название прессостат. Этот датчик подключен через трубку Вентури к камере крыльчатки. Поломка вентилятора приводит к полной остановке газового оборудования, она считается не самой сложной в устранении при правильно выявленной причине и наличии всех комплектующих.

Как работает вентилятор газового котла и его составляющие.

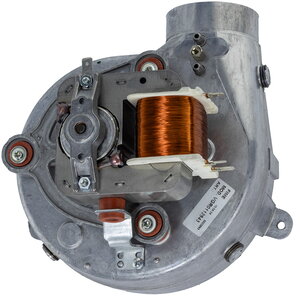

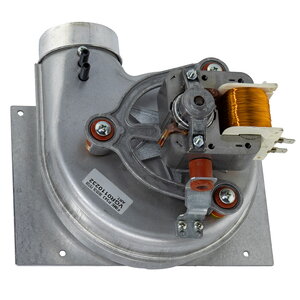

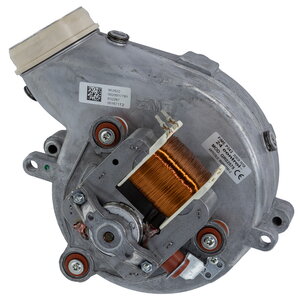

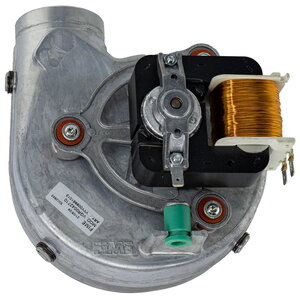

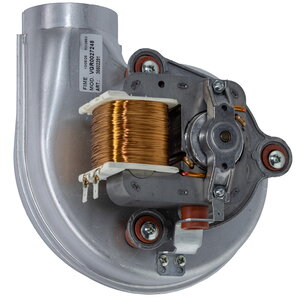

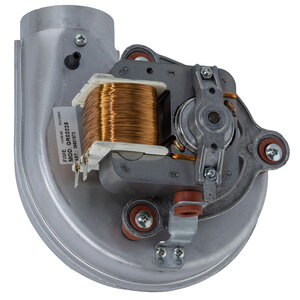

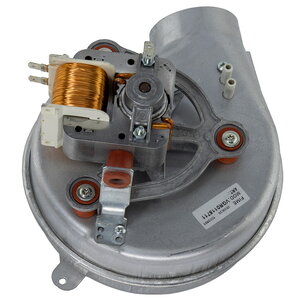

Вентилятор состоит из таких частей или узлов:

  • Двигатель. Он несет ответственность и обеспечивает вращение крыльчатки;
  • Турбина. Она создает разряжение в камере сгорания.
  • Лопасти. С помощью их проточный воздух перемешивается;
  • Трубка Вентури. От ее работы создается перепад давления, которое фиксирует датчик прессостата.

Конструкция вентилятора газового котла размещается в корпусе из оцинкованного листа, или из алюминия. Мотор крепят к корпусу специальными болтами с вибрационными прокладками.

Как только статор катушки индуктивности получает питание от сети, мгновенно начинается вращение турбины и лопастей. От этого проточный воздух начинает перемешиваться и уходить с дымовыми газами через коаксиальную трубу. В зависимости от производителя, возможен вариант с раздельным воздуховодом и дымоходом.

Признаки неисправности вентилятора в газовом котле.

Признаки поломок вентилятора можно разделить на две группы.

  1. Гудит мотор вентилятора котла, но полно отсутствие вращения турбины или очень медленное;
  2. На дисплее отображается код ошибки, и котел прекращает работу в заданном режиме. Расшифровка кода указывает на проблему в задержке срабатывания прессостата. В инструкции газового оборудования, которая идет в комплекте с котлом, описаны расшифровки значений.

Возможные причины неисправности.

Вентилятор котла может прекратить свою работу по таким причинам:

  1. Повреждение катушки индуктивности. Такое явление происходит из-за действия высоких температур при выведении горячих масс. Так же встречается при перезагрузке двигателя и ведет к плавлению проводов изоляции. Следствием плавления является замыкание или обрыв катушечной обмотки;
  2. Разбалансировка турбины. Центр тяжести колеса меняется при накапливании лопастями вентилятора копоти и гари при вытягивании дыма;
  3. Изношенность подшипников. Подшипники вращения и скольжения присутствуют в вале якоря. Турбина в процессе разбалансировки и не достаточная смазка приводит к их быстрому изнашиванию;
  4. Не запитанный вентилятор. Крыльчатка не вращается когда модуль платы управления в не исправном состоянии, он отвечает за подачу электричества к вентилятору котла;
  5. Пониженное напряжение в сети. Когда напряжение в сети падает ниже 195 Вольт, прессостат отключает полностью работу котла. Вентилятор по техническим характеристикам не может создавать нужное разрежение при снижении мощности. Данная ситуация не является поломкой и не ведет к ней, но создает эффект неисправного оборудования.

Диагностика и проверка вентилятора.

При проверке оборудования на наличие причин неисправности необходимо полное отключение его от сети. И демонтаж передней крышки для доступа к вентилятору.

Шаги для диагностики вентилятора котла:

  1. В первую очередь проверяют напряжение в сети. При помощи вольтметра замеряют показатели. Если меньше 195 Вольт из этого следует, что прессостат дал команду на отключение. Снижение производительности привело к этой ситуации. Стабилизатор напряжения оберегает котел и составляющие от быстрого изнашивания и выхода из строя;
  2. Провести полное обследование катушки индуктивности на наличие обрывов. Сопротивление обмотки статора в исправном состоянии равняется от 30 до 80 Ом;
  3. Проверка, как плата управления подает напряжение на вентилятор. Вольтметр крепиться на обесточенные клеммы вентилятора, и запускают котел. Первым включается насос и после этого плата управления дает команду включить вентилятор. Измерительный прибор должен фиксировать напряжение на клеммах около 220 Вольт. При отсутствии напряжения возможная проблема в модуле платы или в реле. Не работающие составляющие подлежат замене;

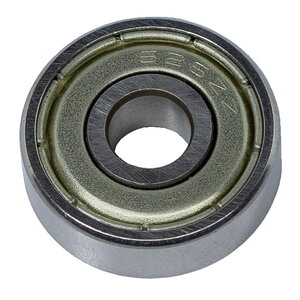

  4. Проверить состояние подшипников. Включают режим отопления или водоснабжения при вращающейся турбине с помощью специального инструмента шатают вал с подшипниками для проверки на люфт. Или оказывают воздействие на крыльчатку отсоединенным до этого двигателем от камеры. Его вращают или шатают. Изношенные подшипнику заменяют сразу при выявлении их разрушенной обоймы или посадочных мест. Подшипники могут заменять друг друга;
  5. Проверяют перемешивание проточного воздуха лопастями, которые насажены на вал мотора. А так же состояние подшипников возле крыльчатки;
  6. Проводят чистку крыльчатки от наростов. Лопасти турбины зарастают продуктами сгорания и нуждаются в чистке. Турбину вынимают и вычищают специальной щеткой под проточной водой. Подшипники проверяют и смазывают, после этого проводят динамическую балансировку. Для этого пальцами вращают ротор. После остановки ставят отметку и вращают снова. Отметка после каждого вращения должна быть в разных местах, а колесо легко вращаться. Если этого нет, то крепится груз и опять идет проверка центра тяжести. Балансировку проводят до полного выполнения всех условий;
  7. Проверка прессостата. Одна из возможных причин остановки вентилятора, это поломка датчика. Его провода при включенном вентиляторе соединяют специальной перемычкой. Если котел продолжает работать, то это говорит о неисправности датчика или конденсатосборной трубки. Нарушенная целостность трубки может создавать воздушную преграду, через которую не срабатывает микропереключатель датчика. Трубку проверяют, при погружении в воду с зажатием патрубков, продувают воздухом верхний патрубок. Через проблемные места будет выходить воздух. Неисправную трубку заменяют.

Не проводите самостоятельной диагностики котла, если у вас нет специализации и допуска к газовому оборудованию. Перед любым вскрытием или выставлением параметров ознакомьтесь с инструкцией газового котла. Доверяйте ремонт и диагностику только специалистам. Это очень трудоемкий процесс. Не точная диагностика приводит к неверно выявленным причинам поломки.

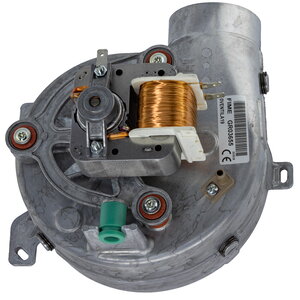

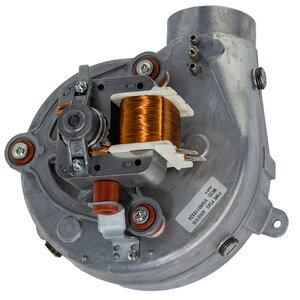

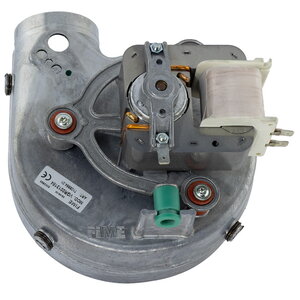

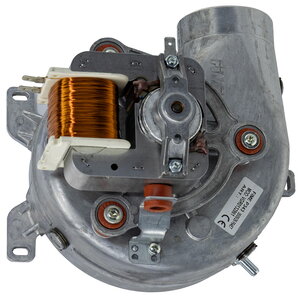

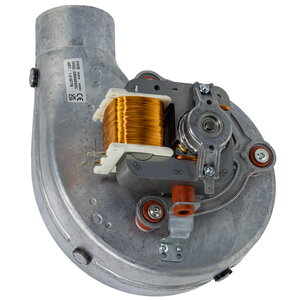

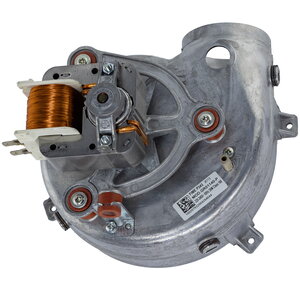

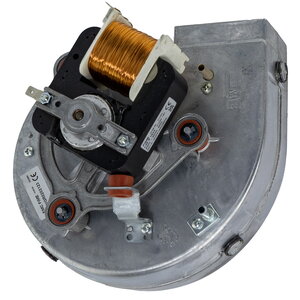

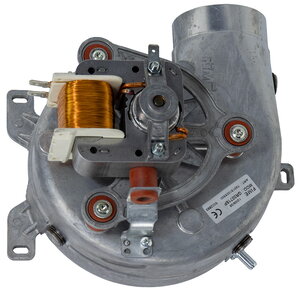

Все механизмы и их комплектующие не вечны, какой бы долгий срок службы у них не был. Нужные составляющие газового оборудования вы всегда можете посмотреть и заказать на нашем сайте. Купить Вентиляторы котлов для котов газового отопления с нами легко и быстро, товар всегда в наличии и с реальными фотографиями.

Настенные котлы-колонки выпускают в двух исполнениях: дымоходной и турбированной версии. Дымо-удаление в таких котлах происходит по-разному: в дымоходном естественная тяга выводит отработанные продукты сгорания через дымоход здания, а в турбинированном вентилятор котла принудительно выдувает угарный газ на улицу, через специальную коаксиальную трубу, предусмотренную для настенных котлов. Удаление отработанных газов турбиной упрощает монтаж отопления и требования к помещению, повышает безопасность оборудования.

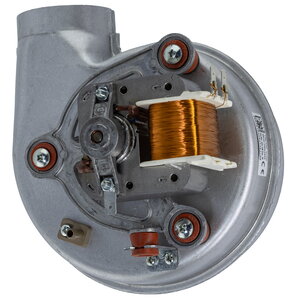

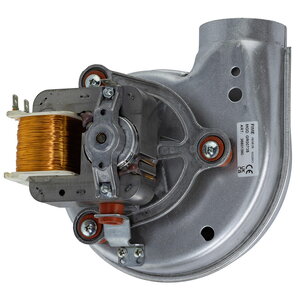

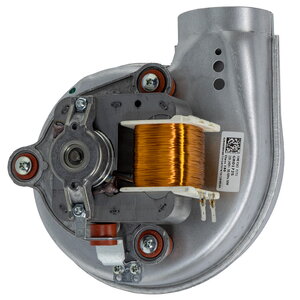

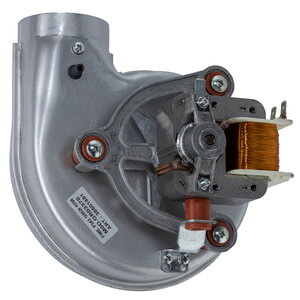

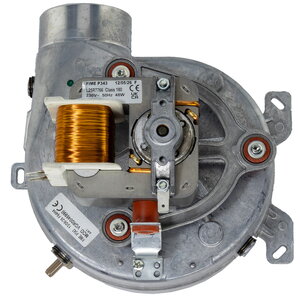

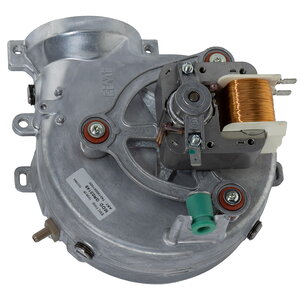

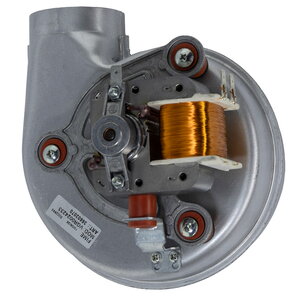

Дымосос в котле лопастями турбины вытягивает отработанный после сжигания газа воздух на улицу через внутреннюю трубу диаметром 60 мм, а новый воздух для работы  поступает естественным притоком через наружную диаметром 100 мм. Вентиляторы котлов выпускаются разными производителями, и могут быть всевозможного исполнения с разным направлением вращения и материалом корпуса, но задача всегда одна, выдувать перегоревший воздух наружу здания. Турбины котлов выпускают под питание бытовой сети 220 вольт переменного тока и потребление электроэнергии от 30 до 80 ватт в зависимости от необходимой тяги. Контроль работы вентилятора осуществляется электронной платой котла при помощи прессостата получающего разряжение через трубку вентури, вмонтированную в корпус вентилятора или котла.

Автор: Александр Самищенко
